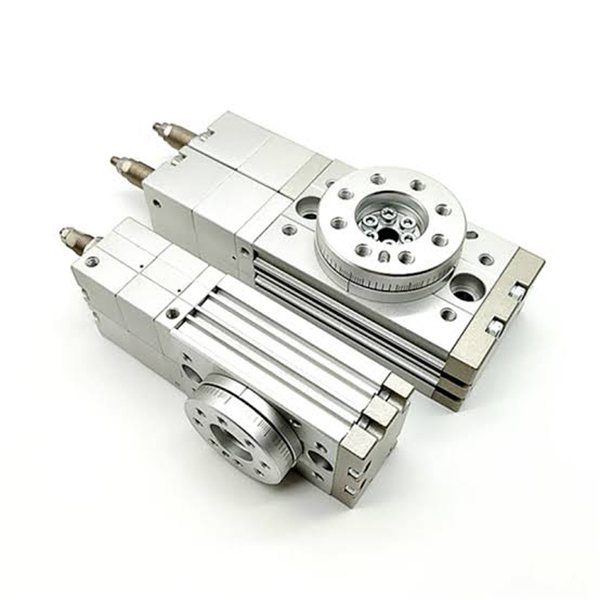

MSZ seriyası üç mövqeli fırlanan silindr | Raf və Pinion Pnevmatik Ötürücü

Brend: SOLH by Richge Technology

1. Məhsula Baxış və Əsas Yerləşdirmə

  SOLH MSZ seriyası xüsusi olaraq hazırlanmış fırlanan masa silindridir.üç mövqeli yerləşdirmə. O, unikal sol/orta/sağ (0° / Orta dayanma / 180°) üçqat dayanma funksiyasına malikdir və standart iki mövqeli fırlanan silindrlərin vuruşun ortasında dayanmasına nail ola bilməyəcəyi yerləşdirmə ağrı nöqtəsini həll edir. İki klapanlı dövrə konfiqurasiyası olmayan tək 5/3 yollu orta təzyiqli solenoid klapan tərəfindən idarə olunur, pnevmatik sistemin quruluşunu xeyli asanlaşdırır. Orta mövqe ±10° incə tənzimləməni dəstəkləyir, hər iki uc 0~95° bucaq tənzimləməsini həyata keçirərək onu iş parçasının yönləndirilməsi, çeşidlənməsi, çoxstansiyalı indeksləşdirilməsi və məcburi aralıq yerləşdirmə tələb edən ssenarilər üçün optimal pnevmatik həll edir.

  1.1 Seriya Tez Seçim Əsası

Əsas məhsulun yerləşdirilməsi: Çoxbucaqlı çevik yerləşdirmə tələblərinə cavab vermək üçün tənzimlənən ara mövqe ilə 0° (Sol) → Orta (Mərkəz) → 180° (Sağ) dəqiq üç dayanacaqlı fırlanma həyata keçirir.

2. Əsas Texniki Parametrlər (SOLH Standardı)

  2.1 Əsas spesifikasiyalar

     • Buruq Ölçüsü: 10/20/30/50

     • Əməliyyat rejimi: Cüt təsirli, ikili dayaqlı və pinion, üç mövqeli orta dayanacaq

     • İş təzyiqi: 0,2~1,0MPa (Rezin bufer növü); 0,2~0,6MPa (Hidravlik bufer növü)

     • Sübut təzyiqi: 1.05MPa

     • İşləmə temperaturu: 0℃~60℃ (dondurucu mühit yoxdur)

     • Yelləncək bucağı: tək uc üçün 0~95°, ümumi tənzimlənən bucaq 0~190°

     • Orta dayanacaq tənzimlənməsi: Mərkəzi mövqeyə əsasən ±10° incə tənzimləmə

     • Yerləşdirmə Dəqiqliyi: ±0,02 mm (MSZA Yüksək dəqiqlik növü); ±0,05 mm (MSZB Əsas növü)

     • Yağlama rejimi: Yağsız öz-özünə yağlama əməliyyatı

     • Port Thread: M5×0,8 (10/20 çuxur); M8×1,25 (30/50 deşik)

  2.2 Çıxış fırlanma anı və icazə verilən yük (0,5MPa)

  2.3 Bufer enerjisini udma qabiliyyəti

3. Struktur Xüsusiyyətlər və Üç Vəzifəli İş Prinsipi

  3.1 Əsas Struktur Üstünlükləri

     • Dual-Rack & Dual-Piston Mid-Stop Struktur: Üç mövqeli keçid zamanı boşluqları aradan qaldıran və sabit və ardıcıl fırlanma anı hasil edən qoşa rəf sürmə mexanizmi və müstəqil orta dayanacaq piston dizaynını qəbul edir.

     • İnteqrasiya edilmiş fırlanan masa dizaynı: İş parçasının birbaşa quraşdırılması üçün yerləşdirmə pin dəlikləri ilə təchiz olunub, yüksək sərtliyə və əlavə qurğular olmadan sadə və sürətli quraşdırmaya malikdir.

     • Mərkəzi içi boş deşik: Quraşdırılmış mərkəzi deşik (Ø6~Ø12), hava borularının və elektrik naqillərinin səliqəli şəkildə keçməsinə imkan verir, inteqrasiya olunmuş naqil və boru kəmərlərini həyata keçirir.

     • Müstəqil Bucaq Tənzimlənməsi: Çevik bucaq kalibrlənməsini həyata keçirərək, sol/sağ limit bucaqlarının və orta dayanma mövqeyinin müstəqil incə tənzimlənməsini dəstəkləyən peşəkar tənzimləmə boltlar ilə təchiz edilmişdir.

     • Standart Maqnit Keçid Yuvaları: D-M9B və D-A93 maqnit açarları ilə uyğun gələn hər iki tərəfdə standart qorunan yivlər, avtomatlaşdırılmış siqnal əlaqəsi üçün sol/orta/sağ üç mövqenin real vaxt rejimində aşkarlanmasını həyata keçirir.

  3.2 Üç Mövqe Nəzarət Prinsipi (Əsas Üstünlük)

   MSZ seriyası yalnız tələb edirbir 5/3 yollu orta təzyiqli solenoid klapan sistem strukturunu asanlaşdıran və ümumi avadanlığın qiymətini azaldan, iki klapanlı və ya kompleks hava dövrəsinə keçid tələb olunmayan üç mövqeli keçidin həyata keçirilməsi.

     1. Sol Mövqe (0°): Solenoid klapan sol stansiyanın hava qəbulu, tək tərəfli hava təchizatı və əks tərəfdən egzoz, fırlanan masanı 0° sol limit mövqeyində dəqiq şəkildə bağlamaq üçün idarə edir.

     2. Sağ Mövqe (180°): Solenoid klapan sağ stansiyanın hava qəbulu, əks hava dövrəsinin hərəkəti, fırlanan masanı 180° sağ limit mövqeyində fırlatmaq və kilidləmək üçün idarə edir.

     3. Orta dayanma yeri (M): Solenoid klapan orta stansiyası, silindrin hər iki tərəfi eyni vaxtda təzyiqə məruz qalır. Fırlanan porşen qüvvə balansını qoruyur və müstəqil orta dayanacaq pistonu sabit aralıq yerləşdirməni həyata keçirərək masanı əvvəlcədən təyin edilmiş orta mövqeyə itələyir və kilidləyir.

4. Modelin Adlandırılması Qaydalarını tamamlayın

  Tipik Model Kodu: MSZB20-R-M9BL

5. Seçim Qaydaları və Tipik Tətbiqlər

  5.1 Seçim Prioritet Qaydaları

     1. İlk olaraq Mövqe Tələbi: Üç mövqeli (sol/orta/sağ) dayanmağı tələb edən iş şəraiti üçün MSZ seriyasını seçin; MSQ/HRQ iki mövqeli fırlanan silindrlər tətbiq edilmir.

     2. Dəqiq Uyğunluq: Yüksək təkrar yerləşdirmə ssenariləri üçün yüksək dəqiqlikli MSZA növünü seçin; ümumi universal ssenarilər üçün sərfəli MSZB əsas növünü seçin.

     3. Sürət və Yük Uyğunluğu: Yüksək sürətli, ağır yük və yüksək təsirli əməliyyat üçün -R hidravlik tampon tipini qəbul edin; standart rezin tampon aşağı sürətli yüngül yük əməliyyatı üçün kifayətdir.

     4. Yükləmə Doğrulaması: Tıxanma və yerləşdirmə sapmasının qarşısını almaq üçün faktiki radial yükün, ox yükünün və əyilmə momentinin icazə verilən dəyərlərdən aşağı olmasını ciddi şəkildə təmin edin.

  5.2 Tipik Tətbiq Ssenariləri

     • İş parçasının yönləndirilməsi və çeşidlənməsi: 0°/90°/180° çoxbucaqlı keçid ilə orta yerləşdirməni və materialın sol/sağ paylanmasını həyata keçirin.

     • Çoxstansiyalı indeksləşdirmə: Avtomatlaşdırılmış montaj, aşkarlama və prosesi ötürmə stansiyaları üçün üç mövqeli keçid.

     • İş parçasını çevirmək və idarə etmək: 0° → orta → 180° mütərəqqi fırlanma ilə sabit sürüşmə və sükan hərəkətlərini tamamlayın.

     • Elektron və Qablaşdırma Avtomatlaşdırılması: Şüşə qapağının bərkidilməsi, çiplərin yerləşdirilməsi, çoxbucaqlı məhsul aşkarlanması və dəqiq qablaşdırma avadanlığına tətbiq edilir.

6. MSZ vs MSQ Əsas Fərq Müqayisəsi

Bir cümlənin xülasəsi

     SOLH MSZ seriyalı üç mövqeli dayaq və dişli fırlanan silindr, avtomatlaşdırılmış çeşidləmə, indeksləşdirmə və çoxbucaqlı yerləşdirmə avadanlığı üçün peşəkar fərdiləşdirilmiş həll olmaqla, tək klapanlı sadə idarəetmə, tənzimlənən orta bucaq və yüksək təkrar dəqiqliyi ilə eksklüziv sol/orta/sağ üçlü dayanma yerləşdirməyə nail olur.
