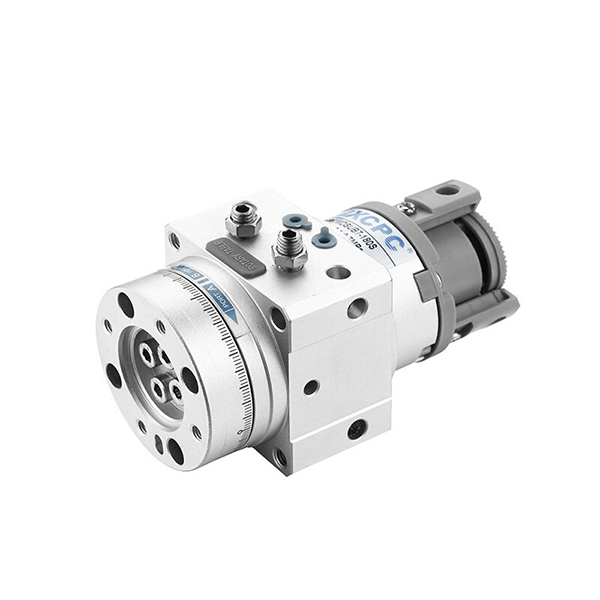

MSUB seriyalı qanadlı fırlanan silindr | Yüksək dəqiqlikli yığcam salınan silindr

Brend: SOLH by Richge Technology

1. Məhsula Baxış və Əsas Struktur Xüsusiyyətlər

     SOLH MSUB seriyası yüngül yüklü dəqiq salınan tətbiqlər üçün nəzərdə tutulmuş yüksək dəqiqlikli tək qanadlı fırlanan masa silindridir. O, inteqrasiya olunmuş kompakt struktura, incə tənzimlənən yellənmə bucağı, çox səthli montaj və ultra aşağı boşluq performansına malikdir. 4 ölçü spesifikasiyasını əhatə edən (bura φ10/φ15/φ20/φ30 uyğundur), avtomatlaşdırılmış dəqiqlikli istehsal xətləri üçün əsas yüksək dəqiqlikli yelləncək həlli kimi xidmət edən manipulyator fırlanma, kiçik indeksləşdirmə yerləşdirmə və iş parçasının çevirmə stansiyalarında geniş tətbiq olunur.

  1.1 İnteqrasiya edilmiş Fırlanan Masa və Silindr Strukturu

     Fırlanan platformanın və hərəkət silindrinin inteqrasiya olunmuş dizaynı gücləndirilmiş ümumi sərtliklə dişli boşluqları tamamilə aradan qaldırır. Standart model ultra-aşağı tükənmə tolerantlığına nail olur, təkmilləşdirilmiş MSUA yüksək dəqiqlikli versiyası isə sabit və təkrarlana bilən dəqiq yerləşdirməni təmin edərək, ≤0,03 mm daxilində platforma yırğalanma dəqiqliyini təmin edir.

 1.2 Yüksək yüklü tək qanadlı dizayn

     Optimallaşdırılmış tək qanadlı konstruksiya quruluşunu qəbul edərək, silindr daha kiçik həcm və daha yüngül çəki ilə fərqlənir. Onun yükləmə qabiliyyəti eyni ölçülü ənənəvi CRB1 seriyalı silindrlərdən 2~3 dəfə yüksəkdir, eyni zamanda miniatürləşdirmə və yüksək fırlanma anı həyata keçirir.

  1.3 Dəqiq tənzimlənən yelləncək bucağı

     • Standart vuruş: Müxtəlif fırlanma tələbləri üçün isteğe bağlı 90° / 180°.

     • İncə Tənzimləmə Tolerantlığı: Tək qanadlı dizayn hər iki ucunda ±5° incə tənzimləməni dəstəkləyir; iki qanadlı tip ±2,5° incə tənzimləməni dəstəkləyir.

     • Yerləşdirmə Dəqiqliyi: 90°±10′ / 180°±10′ sərt yelləncək bucağı tolerantlığı, yüksək dəqiqlikli indeksləşdirmə və sürüşmə tələblərinə cavab verir.

 1.4 Çevik Montaj və Boru Seçimləri

     • Boru rejimi: Yan boru kəmərləri və eksenel boru kəmərləri isteğe bağlıdır; maqnit açarı ilə təchiz edilmiş modellər sabit siqnal əldə etmək üçün yalnız yan boru kəmərlərini dəstəkləyir.

     • Montaj rejimi: Çox üzlü flanş strukturu hərtərəfli quraşdırmanı dəstəkləyir, avadanlığın daxili sahəsinə səmərəli qənaət edir və kompakt tərtibat ssenarilərinə uyğunlaşır.

  1.5 Aşağı sızma və uzun xidmət müddəti

     Daxili və xarici hava sızmasını minimuma endirmək üçün fərdiləşdirilmiş xüsusi sızdırmazlıq strukturunun qəbul edilməsi. Standart yağsız əməliyyat dizaynı təmiz istehsal mühitinə və ümumi sənaye iş şəraitinə uyğunlaşır, texniki xidmət xərclərini azaldır və davamlı xidmət müddətini uzadır.

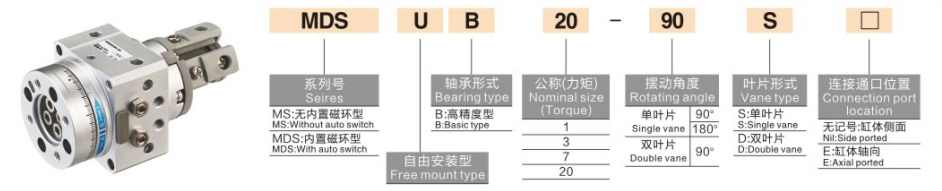

2. Model Adlandırma Qaydalarını və Sifariş Nümunələrini tamamlayın

  1. Tipik Model Nümunələri: MSUB7-180S, MDSUB20-90S

  2. Standart Sifariş Nümunələri

     • Standart Qeyri-maqnit Modeli: MSUB7-180S (Ölçü 7, 180° fırlanma bucağı, maqnit halqasız)

     • Maqnit Əlaqə Modeli: MDSUB20-90S (Ölçü 20, 90° dönmə bucağı, açarın quraşdırılması üçün quraşdırılmış maqnit halqası)

3. Ümumi Texniki Parametrlər (20℃, Standart Vəziyyət)

  3.1 Əsas spesifikasiyalar

     • Əməliyyat rejimi: İkiqat fəaliyyət göstərən tək qanad

     • İşləyən maye: Sıxılmış hava (yağsız işləmə)

     • Ətraf mühitin temperaturu: 5℃~60℃

     • İşçi təzyiq diapazonu: Ölçü 1: 0,2~0,7MPa; Ölçü 3/7: 0,15~0,7MPa; Ölçü 20: 0,15~1,0MPa

     • Yelləncək vaxtı (@0.5MPa): 0,07~0,3s/90° (tənzimlənən)

     • Rulman növü: Yüksək yüklü sürüşmə rulmanı

  3.2 Əsas Performans Parametrləri Cədvəli

4. Əsas Konfiqurasiya və Seçim Təlimatları

  4.1 Ölçü seçimi (fırlanma momenti və yükə əsasən)

     • Ölçü 1 (φ10): 0.3N·m fırlanma momenti çıxışı, mikro ultra yüngül yük (≤1kg) və yüksək tezlikli dəqiq fırlanma hərəkəti ssenariləri üçün uyğundur.

     • Ölçü 3 (φ15): 0,7N·m fırlanma momenti, robot qol birləşməsinin fırlanması kimi kiçik yüngül yük (1~3kq) tətbiqləri üçün idealdır.

     • Ölçü 7 (φ20): 0.9N·m fırlanma anı çıxışı, kiçik və orta yük (3~5kg) indeksləşdirmə yerləşdirmə və iş parçası çevirmə stansiyalarına mükəmməl uyğun gəlir.

     • Ölçü 20 (φ30): 2.9N·m yüksək fırlanma anı, orta ağır yük (5~10kg) ağır fırlanan yerləşdirmə tapşırıqları üçün tətbiq olunur.

  4.2 Bucaq və Dəqiq Seçim

     • 90° yelləncək bucağı: İş parçasının yüklənməsi/boşaldılması və 90° sükan yerləşdirməsində geniş şəkildə istifadə olunan, düzgün bucaqlı çevirmə və istiqamətli keçid üçün nəzərdə tutulmuşdur.

     • 180° yelləncək bucağı: 180° tərs yerləşdirmə və iki istiqamətli stansiya kommutasiyasını həyata keçirən yarım dövrəli fırlanma və iş parçasının fırlanması üçün uyğundur.

     • Yüksək dəqiqlikli təkmilləşdirmə: Platformanın yırğalanma dəqiqliyi ≤0,03 mm olan ultra yüksək dəqiqlik tələbləri üçün MSUA seriyasını seçin.

  4.3 Maqnit açarının konfiqurasiyası

     • MSUB (Qeyri-maqnit): Maqnit halqasız əsas qənaətcil versiya, siqnalın əks əlaqə tələbi olmadan sadə tsiklik hərəkət üçün sərfəli.

     • MDSUB (Maqnit): Daxili maqnit halqası, D-T791/D-T792 maqnit açarları ilə uyğundur, ixtiyari olaraq tənzimlənən sensor mövqeləri ilə, avtomatlaşdırılmış PLC siqnal əlaqə nəzarətini dəstəkləyir.

5. Tipik Tətbiq Ssenariləri

     • Dəqiq Robot Sistemləri: Yüngül, yığcam ölçü və yüksək yerləşdirmə təkrar qabiliyyətinə malik kiçik robot oynaqlarının fırlanması və son effektli yelləncəklərə tətbiq edilir.

     • Avtomatlaşdırılmış indeksləşdirmə stansiyaları: Elektronika və kiçik məişət texnikası sənayesində 90°/180° dəqiq indeksləşdirmə, aşkarlama yerləşdirmə və montaj stansiyasının yerləşdirilməsi üçün mükəmməldir.

     • İş parçasını çevirmək və idarə etmək: Konveyer xətlərində yüngül yüklü iş parçalarının (≤10kq) sürüşdürülməsi və istiqamətə çevrilməsi, sıfır boşluq və aşağı təsirli hamar fırlanma əldə etmək üçün idealdır.

     • Kiçik fırlanan platformalar: Çevik quraşdırma və aşağı texniki xidmət çətinliyi ilə mikro fırlanan platformalarda, etiket çapı və markalanma stansiyasının fırlanmasında geniş istifadə olunur.

6. MSUB vs CRB2 / CRBU2 Series Tez Müqayisə

7. 3 Addımlı Tez Seçim Bələdçisi

     1. Ölçü seçimi: İş parçasının çəkisi və təhlükəsizlik əmsalı ≥2 olan fırlanma radiusuna əsasən fırlanma anı hesablayın. ≤1kq yük üçün Ölçü 1, 1~3kq üçün Ölçü 3, 3~5kq üçün Ölçü 7, 5~10kq üçün Ölçü 20 seçin.

     2. Bucaq seçimi: Düzbucaqlı çevirmə və sükanı idarə etmək üçün 90° fırlanma bucağı seçin; yarımdövrü çevirmə və tərs yerləşdirmə üçün 180° yelləncək bucağını seçin.

     3. Funksional seçim: Siqnal rəyi və PLC əlaqəsi üçün maqnit halqalı MDSUB seçin; ultra yüksək dəqiqlikli yerləşdirmə tələbləri üçün MSUA seriyasına təkmilləşdirin.

Bir Cümlə Xülasə

     SOLH MSUB seriyalı kompakt qanadlı fırlanan silindr, 10 kq səviyyəli yüngül yüklü avtomatlaşdırılmış sürüşmə və indeksləşdirmə stansiyaları üçün aşağı boşluq, yüksək dayanıqlıq və yer qənaət edən dəqiq fırlanma həllərini təmin edən inteqrasiya olunmuş yüksək dəqiqlikli masa dizaynı, tənzimlənən yellənmə bucağı və yüksək yükləmə qabiliyyətinə malikdir.
