MHS3 / MHS4 Seriyası Konsentrik Pnevmatik Tutucu (Paz Çatı İçi Boş Mərkəzləmə Çubuğu)

Brend: SOLH by Richge Technology

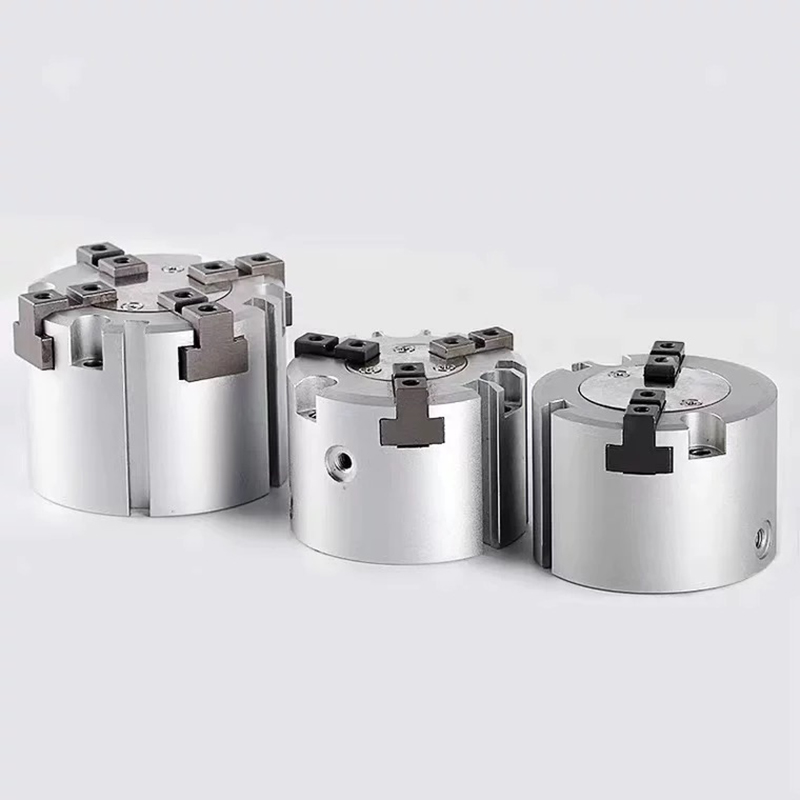

Seriyaya baxış

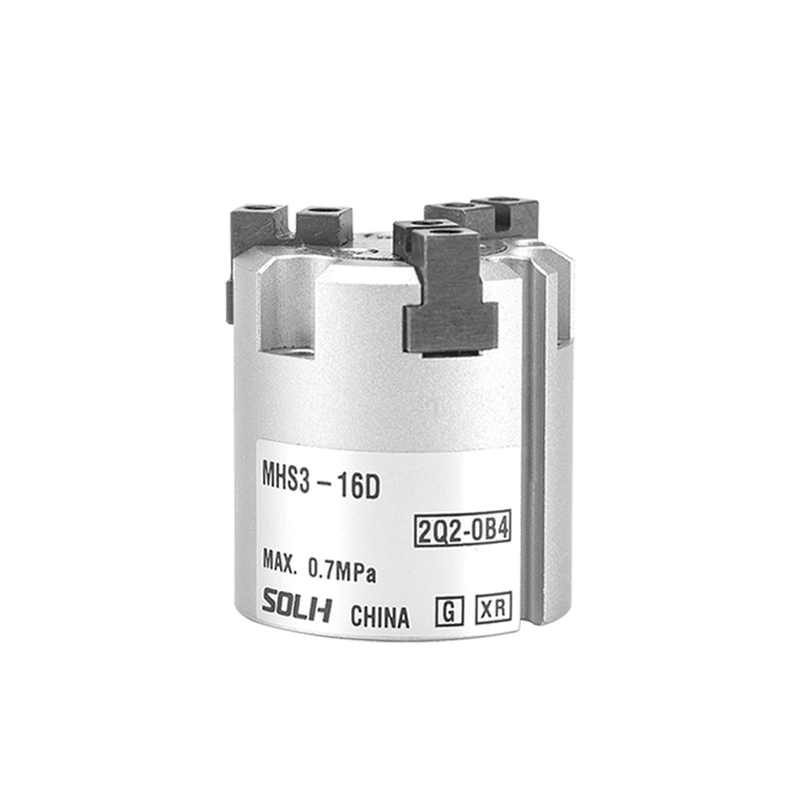

     -- MHS3: paz camı ilə idarə olunan 3 çənəli konsentrik paralel tutucu. Çox yüksək koaksiallığa malik valları, diskləri və dairəvi iş parçalarını sıxmaq üçün nəzərdə tutulmuşdur.

     -- MHS4: Kvadrat, düzbucaqlı və nizamsız komponentlər üçün 4 çənəli ortoqonal paralel tutucu, əyilmə və əyilmənin qarşısını almaq üçün sabit sıxma.

     -- Sürücü rejimi: standart olaraq ikiqat fəaliyyət (D); tək fəaliyyət göstərən normal qapalı / normal açıq isteğe bağlıdır.

     -- Quruluş: Paz camlı ötürücü, quraşdırılmış maqnit halqası, çuxurdan keçən mərkəzi boşluq, yüksək möhkəmlik aşınmaya davamlı konstruksiya, yağsız işləmə.

     -- Mövqe Dəqiqliyi: Təkrar yerləşdirmə dəqiqliyi ±0,01 mm, ofset olmadan ardıcıl mərkəzi yerləşdirmə.

Əsas Struktur Üstünlükləri

  1. Paz kamerası yüksək dəqiqlikli özünü mərkəzləşdirmə

     -- Bütün çənələr sinxron olaraq eyni mərkəz nöqtəsini açır və bağlayır; dairəvi hissələr ekssentriklik olmadan avtomatik mərkəzləşdirməni həyata keçirir.

  2. Delikdən keçən mərkəzi boşluq

     -- Hava borularının, fiber optiklərin və ya ejektor sancaqlarının marşrutlaşdırılmasına imkan verir; qol iş parçaları, şaft hissələri və çapraz tipli boşalma prosesləri üçün uyğundur.

  3. Yığcam aşağı profilli yüngül bədən

     -- Kiçik ümumi hündürlük, robotun son effektorunda sıx quraşdırma sxemi üçün idealdır.

  4. Yanal qüvvəyə güclü müqavimət

     -- Xarici yükləmə gücü ilə presləmə, tıxac əməliyyatları və dəzgahın yüklənməsi üçün mükəmməldir.

  5. Bütün buruq ölçüləri üçün quraşdırılmış maqnit halqası

     -- Tam açıq / tam qapalı vəziyyəti aşkar etmək üçün M9B / M9BW seriyalı maqnit açarları ilə uyğun gəlir.

  6. Tam çuxur diapazonu: φ16 / 20 / 25 / 32 / 40 / 50 / 63 / 80 / 100 / 125mm

Model Adlandırma Qaydasını tamamlayın

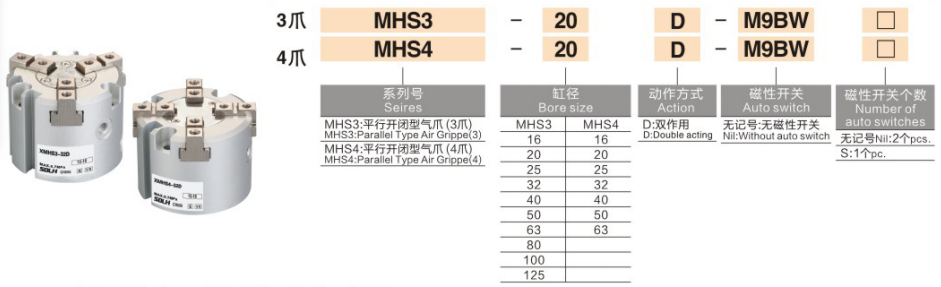

  1. Model Nümunəsi: MHS3-32D-M9BW

  2. Standart Sifariş İstinad Nümunələri

     -- MHS3-25D: 3 çənəli, φ25, ikiqat təsirli, maqnit açarsız

     -- MHS4-40D-2M9B: 4-çənə, φ40, ikiqat fəaliyyət, ikili M9B maqnit açarları ilə təchiz olunub

Ümumi Standart Texniki Spesifikasiyalar (Sınaq Təzyiq: 0.5MPa)

  1. Ümumi Parametrlər

     -- İşləmə təzyiq diapazonu: 0,15 ~ 0,6 MPa

     -- Mühit temperaturu: -10 ~ 60 ℃ (hava borularında buzlanma yoxdur)

     -- Maksimum işləmə tezliyi: dəqiqədə 120 dövr

     -- Təkrar Yerləşdirmə Dəqiqliyi: ±0,01 mm

     -- Yağlama: Yağsız dizayn, təmiz istehsal mühitləri üçün uyğundur

  2. Clamping Force & Single Side Stroke Cədvəl

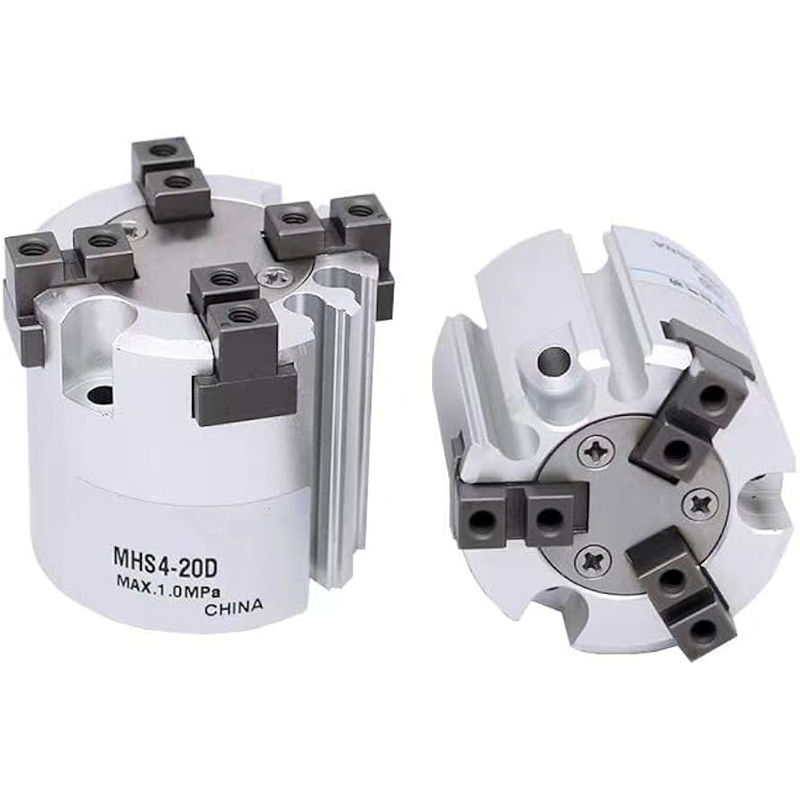

Seçim müqayisəsi: MHS3 VS MHS4

Quraşdırma Metodları və Tipik Tətbiq Ssenariləri

  1. Montaj Seçimləri

     -- Robot EOAT-ın quraşdırılması üçün universal olan son vintlər + yan yerləşdirmə sancaqları vasitəsilə sabitlənmişdir

     -- Mərkəzi deşik ejektor pininin çıxarılmasına imkan verir; həm daxili genişlənməni, həm də xarici sıxmağı dəstəkləyir

  2. Tipik Sənaye Tətbiqləri

     -- Dəzgahın yüklənməsi və boşaldılması: Tutma mili və disk iş parçaları

     -- 3C Electronics: Dairəvi terminallar, kvadrat çiplər, miniatür aparatlarla işləmə

     -- Qablaşdırma Sənayesi: Şüşə gövdələri, boru və silindrik materialın yerləşdirilməsi

     -- Quraşdırma və Pres-qoyma Prosesləri: Yatağın sıxılması, mil qolunun daxil edilməsi, konsentrik montaj

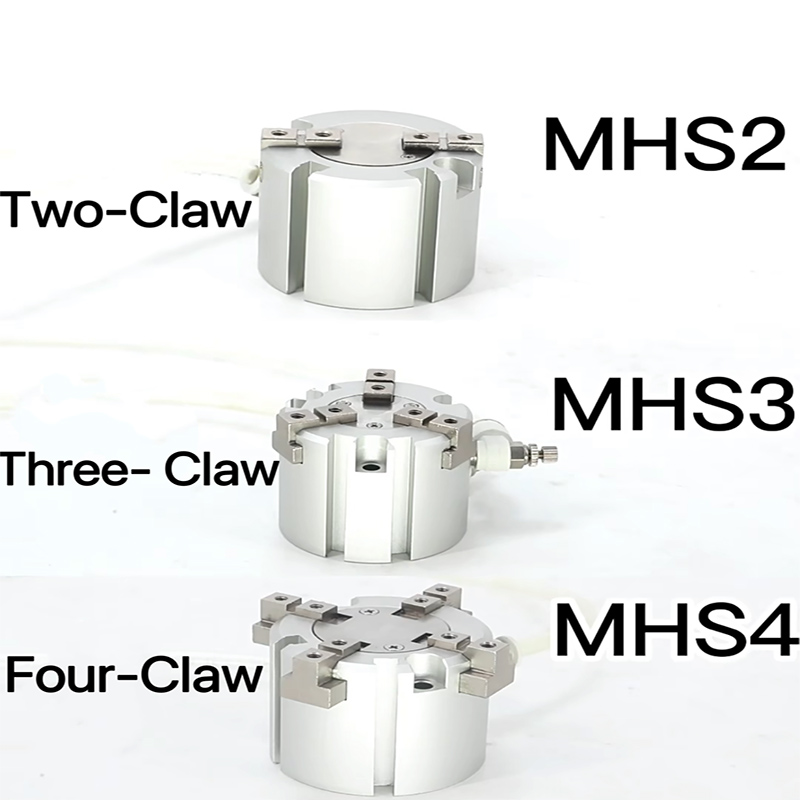

Tam MHS Ailə Məhsul Təsnifatı

     -- MHS2: 2 paralel çənə — düz lövhələr və planar iş parçaları üçün

     -- MHS3: 3 konsentrik çənə — bütün dairəvi komponentlər üçün üstünlük verilən həll

     -- MHS4: 4 ortoqonal çənə — kvadrat və düzbucaqlı hissələr üçün üstünlük verilən həll

     -- MHSJ3: Toz örtüyü ilə təchiz olunmuşdur — tozlu sərt atelye mühitləri üçün

     -- MHSH3: Genişlənmiş çuxur vasitəsilə - davamlı tipli emal üçün ayrılmışdır

Bir cümlənin xülasəsi

     SOLH MHS3 3 çənəli və MHS4 4 çənəli paz kamalı özü mərkəzləşən içi boş pnevmatik tutucular M9 seriyalı maqnit açarları ilə uyğun gələn isteğe bağlı tək/cüt təsirli konfiqurasiya və mərkəzi deşikli ±0,01 mm yüksək dəqiqlikli konsentrik yerləşdirmə təmin edir; Dairəvi val/disk hissələri üçün MHS3, kvadrat və düzbucaqlı komponentlər üçün MHS4, dəzgahların yüklənməsi, 3C avtomatlaşdırılması və dəqiq pres-fit montaj stansiyalarında geniş istifadə olunur.
