Brend: SOLH by Richge Technology

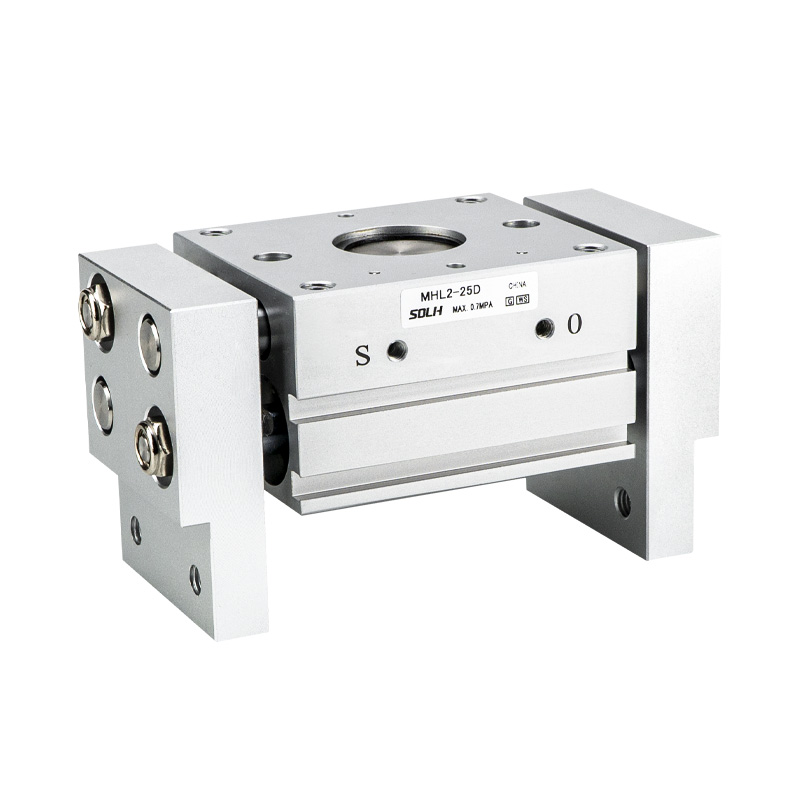

SOLH MHL2 seriyası geniş vuruşlu dayaq və pinion sinxron paralel tutucudur. Əsas üstünlüklər: güclü sıxma gücü, ultra geniş açılma hərəkəti, yüksək struktur sərtliyi və çox yönlü montaj variantları. Ağır və böyük iş parçasının daşınması, geniş ölçülü hissənin tutulması və yüksək yüklü paralel sıxılması üçün uyğundur. Avtomatlaşdırılmış yükləmə/boşaltma, dəzgah qurğuları və qablaşdırma maşınlarında geniş tətbiq olunur.
- Transmissiya: Raf və pinion mexanizmi ofset olmadan çənənin sinxron hərəkətini təmin edir; ikili porşen düzeni kompakt kontur daxilində güclü sıxma qüvvəsini təmin edir.
-- Konstruksiya: Alüminium ərintisi korpus, paslanmayan polad çənələr, quraşdırılmış maqnit halqa. Bütün fırlanan vallar yağla hopdurulmuş qatran podşipnikləri və inteqrasiya olunmuş toz silən möhürləri, yaxşı toza davamlılığı və uzun xidmət müddətini qəbul edir.
-- İş rejimi: Yalnız ikiqat təsirli (D), tək fəaliyyət variantı yoxdur. Hamar sürətə nəzarət üçün quraşdırılmış tənzimlənən qaz. Çevik mövqe aşkarlama sxemi üçün dörd maqnit açarı montaj yuvası.
-- Vuruş seçimi: hər çuxur üçün 3 standart vuruş: D(Qısa) / D1(Orta) / D2(Uzun), müxtəlif iş parçası genişlikləri üçün xarici diametrli sıxma və daxili diametrli tutma ilə uyğun gəlir.
-- Mövqe Dəqiqliyi: Təkrar yerləşdirmə dəqiqliyi ±0,1 mm, ağır yük şəraitində sabit sıxma performansı.

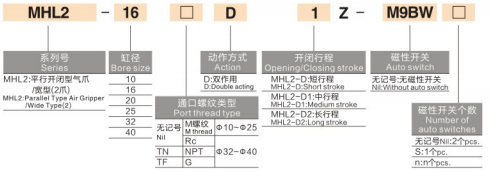

1. Model Nümunəsi: MHL2-32D2-TF-M9BW
|
Seqment |
Kod |
Təsvir |
|
1 |
MHL2 |
Seriya: Geniş açılan paralel pnevmatik tutucu |
|
2 |
32 |
Delik ölçüsü: 10,16,20,25,32,40mm (kiçik, orta və ağır yükləri əhatə edir) |
|
3 |
D/D1/D2 |
Vuruş dərəcəsiD = Qısa vuruşD1 = Orta vuruşD2 = Uzun vuruş |
|
4 |
TN/TF |
Port ipinin spesifikasiyasıTN = NPT ipi; TF = G ip (ø32/40 üçün xüsusi)ø10~25 defolt M metrik ip |
|
5 |
-M9BW |
Maqnit açar modeliM9B(NPN) / M9N(PNP) / M9PW=1m kabel / L=3m / Z=5m |
|
6 |
Fərdi şəkilçi |
-X28: Tənzimlənən qapalı eni-X53: EPDM sızdırmazlığı-X79: Qida üçün keyfiyyətli sürtkü və digər xüsusi seçimlər |
2. Standart Sifariş Arayışı
MHL2-40D2-TF-M9BL Buruq 40, uzun vuruş D2, G yivli port, quraşdırılmış maqnit, 3m kabel ilə M9B açarı.
|
Parametr elementi |
Standart Spesifikasiya |
| Çənə Konfiqurasiyası |
2 çənə, paralel xətti açılma və bağlanma |
| Əməliyyat rejimi |
Yalnız ikiqat fəaliyyət |
| Əməliyyat təzyiqi |
ø10~25: 0,15~0,6 MPaø32~40: 0,1~0,6 MPa (tövsiyə olunur: 0,5 MPa) |
| Sübut təzyiqi |
1,0 MPa |
| Ətraf mühitin temperaturu |
-10 ~ 60 ℃ (boruların içərisində buzlanma yoxdur) |
| Mövqe Dəqiqliyini təkrarlayın |
±0,1 mm |
| Maksimum Əməliyyat Tezliyi |
Buruq və vuruş artdıqca azalırø10D ≈ 60 cpm; ø40D2 ≈ 20 kopya dəq |
| Hava limanı ipi |
ø10~25: M5×0.8ø32~40: Rc1/8 (TN/TF/NPT isteğe bağlıdır) |
| Yağlama |
yağsız əməliyyat; istəyə görə qida dərəcəli / yüksək temperaturlu yağ |
| Maqnit açarı montajı |
Dörd montaj yuvası, 1~2 maqnit açarı dəstəkləyir |
| Quraşdırma yolları |
Gövdə tıqqıltılı deşiklər / yan montaj / eksenel montaj / çuxurlu, çox istiqamətli uyğunluq |
|
Delik (mm) |
İstinad sıxacının məsafəsi (mm) |
Sıxma Gücü (N) |
Model Kodu D/D1/D2 |
Tək tərəfli vuruş (mm) |
Ümumi açılış diapazonu (mm) |
Xalis Çəki (g) |
|
10 |
40 |
14 |
MHL2-10D/D1/D2 |
20/40/60 |
20/40/60 |
280/345/425 |
|
16 |
40 |
45 |
MHL2-16D/D1/D2 |
30/60/80 |
30/60/80 |
585/795/935 |
|
20 |
40 |
74 |
MHL2-20D/D1/D2 |
40/80/100 |
40/80/100 |
1025/1495/1690 |
|
25 |
40 |
131 |
MHL2-25D/D1/D2 |
50/100/120 |
50/100/120 |
1840/1850/2775 |
|
32 |
80 |
228 |
MHL2-32D/D1/D2 |
70/120/160 |
70/120/160 |
2905/3275/3820 |
|
40 |
80 |
396 |
MHL2-40D/D1/D2 |
100/160/200 |
100/160/200 |
5270/6830/7905 |
⚠️ Qeyd: İstinad sıxacının məsafəsi: ø10~25 üçün 40mm; ø32~40 üçün 80mm. Çənə uzadılması artdıqda effektiv sıxma qüvvəsi azalır. Yükün yoxlanılması zamanı təhlükəsizlik əmsalı ≥1,5 qorunmalıdır.
-- Ağır borular, boşqablar və material qabları kimi güclü sıxma qüvvəsi və geniş açılış vuruşu tələb edən ağır / böyük ölçülü iş parçaları
-- Çevik çox istiqamətli montaj sxemi ilə əyilmə olmadan sinxron paralel hərəkət tələb edən proqramlar
-- Etibarlı toza davamlılıq və uzun xidmət müddəti tələb edən, tozdan qorunan ağır iş şəraiti (dəzgahın yüklənməsi, tökmə hissələrinin idarə edilməsi)
-- Həm xarici diametrli sıxma, həm də daxili diametrli tutma ehtiyacı olan sistemlər, 3 vuruş variantı vasitəsilə çoxlu hissə ölçülərinə uyğundur
-- Buruq seçimindən əvvəl ilk növbədə yükü müəyyənləşdirin: İş parçasının çəkisi, çənə uzadılması uzunluğu və təhlükəsizlik əmsalı ≥1,5 əsasında tələb olunan sıxma qüvvəsini hesablayın, sonra müvafiq delik ölçüsünə uyğunlaşdırın.
-- İş parçasının eninə uyğun olaraq vuruş seçin: Prioritet ardıcıllığı D(qısa) → D1(orta) → D2(uzun), lazımsız həddindən artıq vuruşdan qaçın.
-- Mövqe aşkarlanması: Çənə açıq/qapalı əks əlaqə üçün D-M9□ seriyalı maqnit açarları (NPN/PNP/kontaktsız) ilə təchiz olun; dörd montaj yuvası çevik yerləşdirməyə imkan verir.
-- Montaj və port konfiqurasiyası: ø10~25 M5×0,8 qəbul edir; ø32~40 TN/TF/NPT iplə Rc1/8 seçin. Quraşdırma səthinə uyğun olaraq tıqqıltılı/yandan/yandan montaj bazasını seçin.
-- Tozdan qorunma və texniki qulluq: Standart inteqrasiya olunmuş toz kazıyıcı. Ağır toz mühitləri üçün -X85/-X86 toza davamlı xüsusi versiyasını əlavə edin; podşipnikləri və sızdırmazlıq halqalarını mütəmadi olaraq təmizləyin.
SOLH MHL2 dayaq və pinion geniş vuruşlu paralel pnevmatik tutucu üç vuruş variantı, daxili toz keçirməyən quruluşu və çox istiqamətli montajı ilə ağır sıxma qüvvəsi təmin edir, xarici və daxili diametrli tutma ilə uyğun gəlir, dəzgahın yüklənməsi üçün ideal ağır tutucu, boşqab və nimçə ilə işləmə və qablaşdırma avadanlığının avtomatlaşdırılması.
