Brend: SOLH by Richge Technology

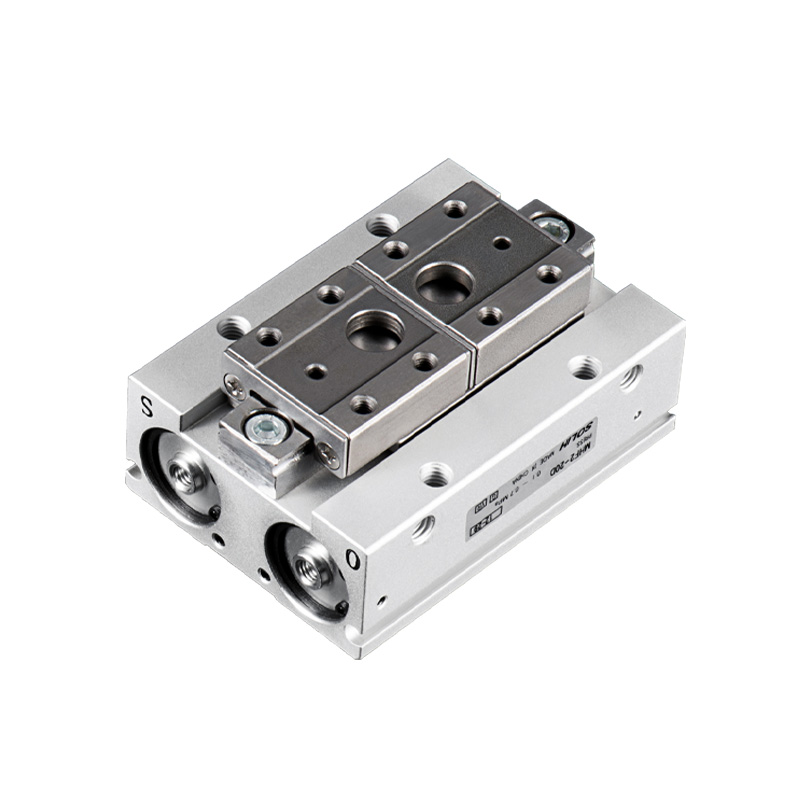

SOLH MHF2 seriyası ultra yastı ikili porşenli xətti bələdçi 2 çənəli paralel tutucudur. Əsas vurğu: Bədən hündürlüyü ekvivalent MHZ2 tutucunun yalnız 1/3-üdür, yüksək yerləşdirmə dəqiqliyini qoruyarkən son əyilmə anını effektiv şəkildə azaldır. Üç isteğe bağlı vuruş diapazonu mövcuddur. Dörd tərəfli montaj quruluşu. Xüsusi olaraq ultra kosmosda məhdud, aşağı yüklü yüksək dəqiqlikli tətbiqlər üçün nəzərdə tutulmuşdur: miniatür xətti modullar, kiçik robot EOAT, yarımkeçirici, elektronika və dəqiq montaj stansiyaları.
-- Quruluş: İkili porşen + dəqiq xətti bələdçi rels (Φ25/Φ32 dövran edən bilyalı podşipnik bələdçisini qəbul edir). Sallanmadan təmiz paralel xətti çənə hərəkəti, yüksək sərtlik. Alüminium ərintisi əsas gövdə, paslanmayan polad çənələr, quraşdırılmış maqnit üzük. Dörd tərəfli maqnit açarı montaj yivləri; montaj variantları: alt tıqqıltılı çuxur / yan tıqqıltılı çuxur / deşikli quraşdırma.
-- Fəaliyyət növü: Yalnız ikiqat fəaliyyət göstərən D (iki istiqamətli hava nəzarəti, tək təsirli versiya yoxdur). Tənzimlənən hərəkət sürəti və hamar işləmə üçün quraşdırılmış tənzimləyici klapan.
-- Ultra-düz düzən: bərabər sıxma qüvvəsi altında MHZ2 ilə müqayisədə hündürlük təxminən 66% azaldı, son əyilmə anını əhəmiyyətli dərəcədə azaldır və yerləşdirmə sabitliyini yaxşılaşdırır.
-- Vuruşun konfiqurasiyası: hər çuxur üçün 3 vuruş variantı: müxtəlif iş parçası enlərinə uyğunlaşdırmaq üçün D(Qısa) / D1(Orta) / D2(Uzun).
-- Yerləşdirmə Dəqiqliyi: Təkrarlama dəqiqliyi ±0,04~±0,05 mm, yüksək tezlikli velosipeddə sabitdir.

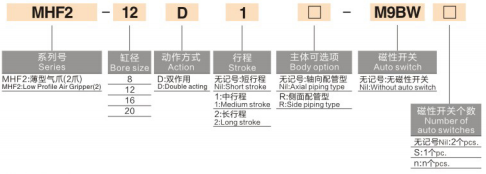

1. Model Nümunəsi: MHF2-16D1-S-M9BW
|
Seqment |
Kod |
Təsvir |
|
1 |
MHF2 |
Seriya: Ultra nazik paralel tutucu |
|
2 |
16 |
Delik ölçüsü: 8,12,16,20,25,32mm (Φ25/32 yeni böyük spesifikasiya) |
|
3 |
D/D1/D2 |
Vuruş dərəcəsi / D = Qısa vuruş / D1 = Orta vuruş / D2 = Uzun vuruş |
|
4 |
-S |
Maqnit üzük seçimi Boş = Maqnit yoxdur; S = Maqnit açarı üçün quraşdırılmış maqnit üzük |
| 5 | -M9B |
Maqnit açar növü M9B(NPN) / M9N(PNP) / M9P Naqilin uzunluğu: standart 0,5m; W=1m U=3m |
|
6 |
Suffiksin montaj kodu |
Boş = Standart deşik 2 = Delikli montaj F = Tək çənə sabit tip |
2. Standart Sifariş Nümunəsi
2.1 MHF2-20D2-S-M9BW
-- Buruq 20, uzun vuruşlu D2, quraşdırılmış maqnit halqası, 1m kabel ilə M9B maqnit açarı.
|
Parametr elementi |
Standart Spesifikasiya |
| Çənə Miqdarı |
2 çənə, təmiz paralel xətti açılış və bağlanma |
| Əməliyyat rejimi |
Yalnız ikiqat fəaliyyət (tək fəaliyyət variantı yoxdur) |
| Əməliyyat təzyiqi |
Buruq 8: 0,15~0,7MPa Dəlik 12~32: 0,1~0,7MPa (Optimal iş təzyiqi: 0,5MPa) |
| Sübut təzyiqi |
1,0 MPa |
| Ətraf mühitin temperaturu |
-10 ~ 60 ℃ (hava borularında buzlanma yoxdur) |
| Mövqe Dəqiqliyini təkrarlayın |
Delik 8/12:±0,05 mm Dəlik 16~32:±0,04 mm |
| Maksimum Əməliyyat Tezliyi |
Qısa vuruş(D):120 nüsxə Orta/Uzun vuruş(D1/D2):60 nüsxə |
| Hava limanı ipi |
8/12:M3×0,5 16/20/25/32:M5×0,8 |
| Yağlama |
yağsız əməliyyat; NSF-H1 qida dərəcəli yağ isteğe bağlıdır |
| Switch quraşdırılması |
Dörd tərəfli sürüşmə yivləri, hər iki tərəfə maqnit açarı quraşdırıla bilər |
| Montaj Seçimləri |
Aşağı, yan, deşikli, çox istiqamətli universal quraşdırma |
|
Delik (mm) |
Tam Model |
Tək Çənəli Səyahət (mm) |
Maksimum ümumi açılış (mm) |
Sıxma Gücü (N) |
Bədən Hündürlüyü (mm) |
Xalis Çəki(g) |
|
8 |
MHF2-8D |
8 |
16 |
3.5 |
19 |
25 |
|
8 |
MHF2-8D1 |
16 |
32 |
5.8 |
19 |
28 |
|
8 |
MHF2-8D2 |
32 |
64 |
9.5 |
19 |
32 |
|
12 |
MHF2-12D |
12 |
24 |
9.0 |
25 |
55 |
|
12 |
MHF2-12D1 |
24 |
48 |
15.0 |
25 |
62 |
|
12 |
MHF2-12D2 |
48 |
96 |
24.0 |
25 |
70 |
|
16 |
MHF2-16D |
16 |
32 |
20.0 |
33 |
110 |
|
16 |
MHF2-16D1 |
32 |
64 |
33.0 |
33 |
125 |
|
16 |
MHF2-16D2 |
64 |
128 |
52.0 |
33 |
145 |
|
20 |
MHF2-20D |
20 |
40 |
36.0 |
41 |
210 |
|
20 |
MHF2-20D1 |
40 |
80 |
60.0 |
41 |
240 |
|
20 |
MHF2-20D2 |
80 |
160 |
95.0 |
41 |
280 |
Vacib qeyd: Çənə uzadılması uzunluğu L artdıqca sıxma qüvvəsi azalır. Seçim zamanı icazə verilən əyilmə momentini yoxlamalıdır, təhlükəsizlik əmsalı ≥1,5.
-- Quraşdırma sahəsi ciddi şəkildə məhduddur və hündürlüyü məhduddur: nazik xətti modullar, miniatür robot son effekti
-- Aşağı əyilmə momenti tələb olunur, sabit paralel yüksək dəqiqlik: yarımkeçirici, 3C elektronika, dəqiq aparat yığılması
-- Çevik vuruş uyğunluğu tələbi: müxtəlif iş parçası genişliklərini uyğunlaşdırmaq üçün qısa/orta/uzun vuruş seçin
-- Kompakt inteqrasiya edilmiş mexanizm üçün çoxbucaqlı montaj və ikitərəfli mövqe aşkarlanması lazımdır
-- Hündürlük məhdudiyyətinə və iş parçasının eninə uyğun olaraq çuxur ölçüsünü və vuruşunu seçin: Prioritet ardıcıllığı D (qısa) → D1 (orta) → D2 (uzun)
-- PLC tərəfindən tələb olunan çənə açıq/qapalı mövqe rəyi varsa -S maqnit halqası + M9B/M9N/M9P şəkilçisi əlavə edin
-- Montaj seçimi: Standart deşik (defolt); incə platformalar və mötərizələr üçün uyğun olan delikli quraşdırma üçün -2 şəkilçisi
-- Yük yoxlanışı: Nəzarət çənəsinin uzadılması uzunluğu L; icazə verilən əyilmə momentini aşan həddindən artıq ofset yükündən qaçın
-- Böyük çuxur Φ25/32: Orta dərəcədə ağır iş parçaları üçün dövriyyəli bilyalı podşipnik bələdçisini, daha yüksək sərtliyi qəbul edin
SOLH MHF2 ultra nazik ikiqat fəaliyyət göstərən paralel pnevmatik tutucu ultra aşağı profilli dizayn, üç dərəcəli vuruş variantları, dörd tərəfli montaj və ±0,04~±0,05 mm yüksək dəqiqliyə malikdir, uyğun M9 seriyalı maqnit açarları, ideal aşağı əyilmə anına malik kompakt tutma həlli, miniatür robot istehsalı və EOAT3 avtomatik montajı üçün.
