MGF Seriyası Bələdçi Cədvəli Silindr | Aşağı profilli yüksək əyilmə əleyhinə pnevmatik silindr

Brend: SOLH by Richge Technology

Məhsula Baxış və Əsas Struktur Xüsusiyyətlər

     SOLH MGF seriyası böyük konsentrik bələdçi qol quruluşu və 360° əyilmə əleyhinə vahid yük qabiliyyəti ilə fərqlənən aşağı profilli bələdçi masa silindridir. φ40mm, φ63mm və φ100mm buruq ölçülərini 30mm ilə 100mm arasında dəyişən standart qısa vuruşlarla əhatə edən bu silindr ultra nazik aşağı hündürlüyə malik dizaynı qəbul edir və yuxarı və aşağı iki istiqamətli montajı dəstəkləyir. Mükəmməl anti-eksentrik yük performansı və yüksək dəqiqlikli fırlanma əleyhinə qabiliyyəti təqdim edir, iş parçasının qaldırılması, dəqiq yerləşdirilməsi, stansiyanın dönməsi və ağır yükdə itələmə kimi qısa vuruşlu ağır yük iş şəraiti üçün mükəmməl uyğun gəlir və kompakt avtomatlaşdırılmış avadanlıq üçün üstünlük verilən pnevmatik həll kimi xidmət edir.

Əsas Struktur Üstünlükləri

• Ultra Aşağı Profil və Minimum Hündürlük: Ümumi quraşdırma hündürlüyü MGQ seriyasından 15-20% aşağıdır və yüksək yığcam avadanlıq sxeminə uyğun ultra nazik korpusa malikdir. Ənənəvi ikili bələdçi çubuq strukturunun böyük diametrli konsentrik bələdçi qol ilə əvəz edilməsi ümumi çəkiyi təxminən 15% azaldır və istiqamət həssaslığı olmadan ardıcıl 360° hərtərəfli əyilmə əleyhinə performans təmin edir.

• Güclü Anti-Eksentrik Yük və Yüksək Sərtlik: İnteqrasiya edilmiş böyük bələdçi qol və quraşdırılmış fırlanma əleyhinə pin strukturu silindrə φ100 mm model üçün 409N·m-ə çatan ultra böyük icazə verilən fırlanma momenti verir. İstənilən 360° istiqamətdən əyilmə və ya tıxac olmadan ekssentrik yükləri stabil şəkildə daşıyır. Yüksək dəqiqlikli fırlanma əleyhinə dəqiqlik sabit təkrar yerləşdirməni təmin edir: φ40 (±0,08°), φ63 (±0,06°), φ100 (±0,05°).

• Çevik Montaj və Boru Dəstəyi: Üfüqi qaldırma, şaquli basma və çoxistiqamətli iş ssenarilərinə uyğunlaşmaq üçün həm yuxarı, həm də aşağı səthlərdə sabit quraşdırmaya imkan verən yenilikçi üst və alt iki istiqamətli montaj dizaynını qəbul edir. Dörd tərəfli T-slot dizaynı ilə təchiz olunmuş (boru səthi istisna olmaqla, üç mövcud tərəf) çevik çox mövqeli vuruşun aşkarlanması üçün dörd tərəfdən maqnit açarları quraşdırıla bilər.

• Davamlı və Az Baxımlı Dizayn: İkitərəfli rezin tamponları olan ikiqat fəaliyyət göstərən pistonlu struktur silindrin və periferik avadanlığın xidmət müddətini uzadan hərəkətin təsirini və iş səsini effektiv şəkildə azaldır. Yağsız təmirsiz dizayn təmiz mühitlərdə işləməyi dəstəkləyir və gündəlik texniki xidmət xərclərini əhəmiyyətli dərəcədə azaldır.

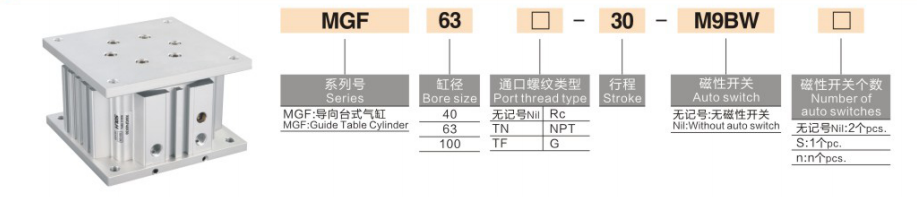

Model Adlandırma Qaydalarını tamamlayın

Model Nümunələri: MGF63-50-M9BW | 10-MGF40-30-Y59B

Standart Sifariş İstinad Nümunələri

• MGF40-30: 40 mm delik, 30 mm vuruş, maqnit açarı olmayan standart tip

• MGF63-75-2S: 63 mm buruq, 75 mm vuruş, ikili mövqe aşkarlanması üçün ikili maqnit açarları

• 10-MGF100-100-Y59B: 100 mm buruq, 100 mm vuruş, Y59B maqnit açarı ilə təmiz az toz seriyası

Standart Əsas Texniki Parametrlər

(Standart sınaq şərtləri: 20℃ normal temperatur, 0,5MPa nominal təzyiq)

1. Ümumi Performans Xüsusiyyətləri

• Əməliyyat rejimi: İkiqat fəaliyyət göstərən qarşılıqlı hərəkət

• İşçi təzyiq diapazonu: 0,1~1,0MPa; Sübut təzyiqi: 1.5MPa

• Ətraf mühitin temperaturu: -10℃~60℃ (buzsuz mühit)

• Pistonun işləmə sürəti: 50~500mm/s

• Bufer rejimi: Təsirin azaldılması və səs-küyün aradan qaldırılması üçün ikitərəfli rezin tampon

• Yağlama rejimi: Yağsız təmirsiz işləmə, təmiz emalatxanalara uyğundur

2. Nəzəri İtirmə Məlumatı (Vahid: N)

3. İcazə verilən fırlanma momenti məlumatları (100mm/s, Vahid: N·m)

4. Məhsul Çəki Məlumatı (50 mm Stroke, Vahid: kq)

Tipik Tətbiq Ssenariləri

• Qaldırma və Yerləşdirmə Stansiyaları: İstehsal xəttində iş parçasının yığılması, paletlərin yerləşdirilməsi və cibin çıxarılması üçün idealdır. Yüksək sərtliyə malik bələdçi strukturu mövqe sapması olmadan qısa vuruşlu ağır yük şəraitində sabit işləməyi təmin edir.

• Stansiyaların Dönüşü və İstiqamətinin dəyişdirilməsi: İndeks lövhəsinin fırlanması, iş parçasını 90° çevirmə və avtomatlaşdırılmış istiqamət dəyişdirmə prosesləri üçün uyğundur. Ultra yüksək anti-fırlanma dəqiqliyi ardıcıl emal və montaj dəqiqliyinə zəmanət verir.

• Ağır Yük Qısa Məsafəli Tərcümə: Qısa vuruşlu ağır yükü itələmək/dartmaq və 360° ixtiyari istiqamətdə ekssentrik yük sürmək üçün mükəmməldir. Vahid çox yönlü anti-deflection qabiliyyəti ənənəvi ikili bələdçi çubuqlu silindrlərin istiqamət məhdudiyyətini həll edir.

• Yüksək Təmizlik Avtomatlaşdırılmış Avadanlıq: Yağsız və az tozlu dizayn yarımkeçirici, 3C elektronika və tibbi avadanlıqların ciddi iş mühitlərinə uyğunlaşır, aşağı texniki xidmət tələbləri ilə təmiz emalatxana istehsal standartlarına cavab verir.

MGF vs MGQ Əsas Fərq Müqayisəsi

Üç Addımlı Sürətli Seçim Bələdçisi

1. Buruq Ölçüsü Seçimi: Faktiki iş yükü əsasında müvafiq çuxur seçin. Nəzəri itələmə ≥ faktiki yük × 1,5 təmin edin. Stabilliyi və əyilmə əleyhinə performansı artırmaq üçün eksantrik yük iş şəraiti üçün daha böyük çuxur ölçülərinə üstünlük verin.

2. Vuruş seçimi: Standart vuruş seçimləri 30mm, 50mm, 75mm və 100mm-dir. Aşağı profil və yüksək eksantrik tutum tələb edən bütün qısa vuruşlu tətbiqlər (≤100mm) üçün MGF seriyasına üstünlük verin.

3. Konfiqurasiya seçimi

￮ İki mövqeli vuruşun aşkarlanması: Dəqiq uçdan-uca yerləşdirmə monitorinqi üçün 2S ikili maqnit açarı konfiqurasiyasını seçin.

￮ Yüksək təmizlik mühiti: Yarımkeçirici, tibbi və elektron dəqiqlikli avadanlıq ssenarilərinə uyğunlaşmaq üçün 10 prefiksdən ibarət təmiz az toz seriyasını seçin.

Bir Cümlə Xülasə

     SOLH MGF seriyalı aşağı profilli bələdçi stol silindri ultra nazik quraşdırma hündürlüyü, 360° vahid əyilmə əleyhinə yükləmə qabiliyyəti, böyük icazə verilən fırlanma momenti və iki istiqamətli montaj çevikliyi ilə kompakt dəqiqlikli avtomatlaşdırma avadanlığı üçün optimal qısa vuruşlu ağır yük pnevmatik həlli kimi xidmət edir.
