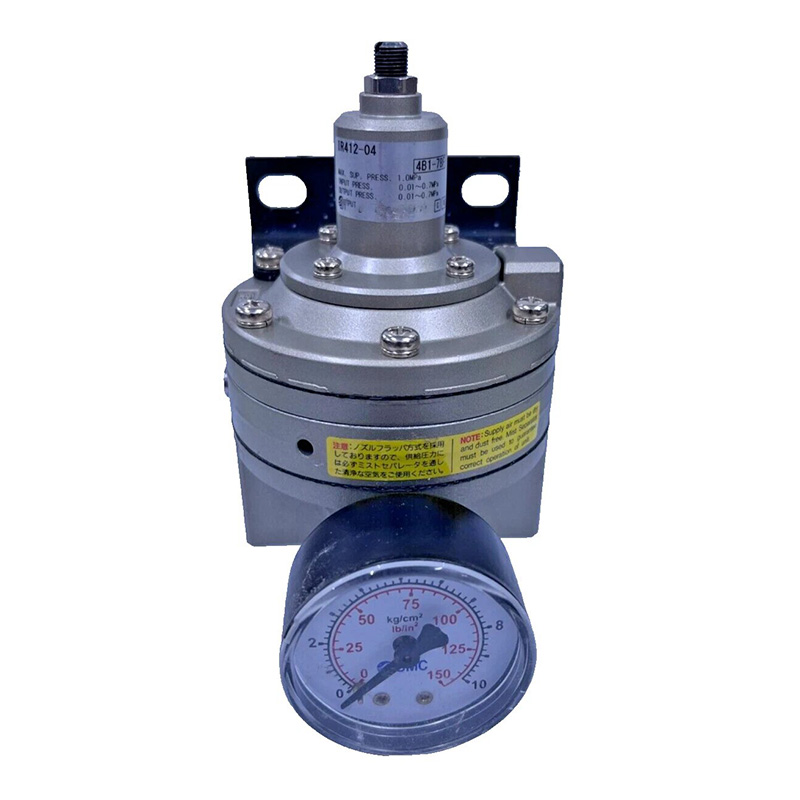

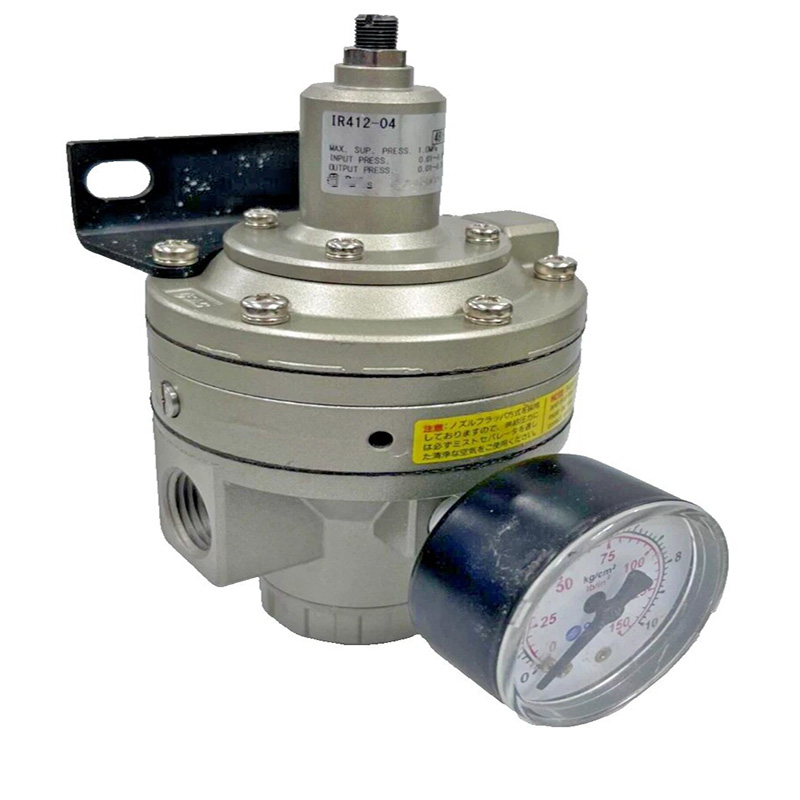

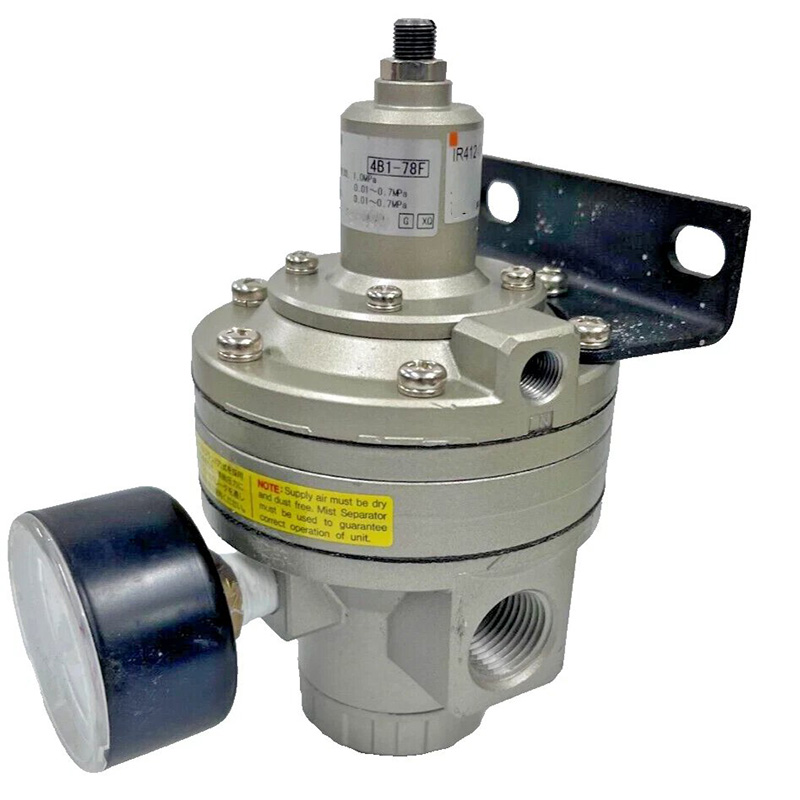

IR412-04-X32 Yüksək dəqiqlikli pilotla idarə olunan tənzimləyici

Brend: Richge Technology tərəfindən SOLH (睿其格科技)

Məhsula Baxış

     IR412-04-X32 IR seriyalı geniş axınlı pilotla idarə olunan dəqiq təzyiq stabilizatoruna aiddir. Bu tənzimləyici SMC orijinal IR412 seriyası ilə əvəz oluna bilən, tam ölçüyə və performansa görə ultra sabit çıxış təzyiqi və kiçik təzyiq dəyişikliyi tələb edən ağır tələbatlı pnevmatik iş şəraiti üçün nəzərdə tutulmuşdur.

1. Əsas Texniki Spesifikasiyalar

      -- Seriyanın adı: IR412 Yüksək Dəqiqlik Sabitləşdirici Tənzimləyici

      -- Tam Model: IR412-04-X32

          · 04: Əsas port ipi Rc 1/2"

          · X32: Xüsusi xüsusi konfiqurasiya, o cümlədən arxa egzoz, təkmilləşdirilmiş həssaslıq və minimal sabit hava istehlakı

     --Struktur Tipi: Pilot tərəfindən idarə olunan relyef dəqiqliyi tənzimləyicisi

     --Tətbiq edilə bilən Orta: Quru və təmiz sıxılmış hava

     --Maks Giriş İş təzyiqi: 1.0 MPa

     - Tənzimlənən təzyiq diapazonu: 0,01 ~ 0,7 MPa

     --Nəzarət Dəqiqliyi

        · Həssaslıq: 0,2% tam miqyas

        · Təkrarlanabilirlik: ±0,5% tam miqyasda

     --Axın Performansı: Maksimum axın tutumu, IR201 modelinin axınından təxminən iki dəfə çoxdur

     --Relief Egzoz Tutumu: Adi dəqiq tənzimləyicilərdən 5 dəfə artıq təzyiqli egzoz axını

     --Dayanıqlı Hava İstifadəsi: Ultra aşağı, 1 L/dəqdən az

     --İşləmə temperaturu: -5℃ ~ +60℃

     --Net Çəki: Təqribən. 1,0 kq

     --Montaj variantları: Panel montajı və ya braket montajı; ön və ya arxa tərəfə quraşdırıla bilən manometr

2. Nozzle-Flapper Pilot Əməliyyat Prinsipi

     --Təzyiq Ayarlama Mərhələsi: Daxili yayı sıxmaq və burun keçidini bağlamaq üçün tənzimləmə düyməsini döndərin; pilot hava çıxış təzyiqini tənzimləmək üçün əsas makaranı itələyir.

     --Sabit Tənzimləmə Mərhələsi: Çıxış təzyiqi, sabit əvvəlcədən təyin edilmiş təzyiqi saxlayaraq, yayın gərginliyini tarazlaşdırmaq üçün diafraqma üzərində hərəkət edir.

     --Həddindən artıq təzyiqin aradan qaldırılması mərhələsi: Aşağı axın təzyiqi hədəf dəyərini aşdıqda, diafraqma başlığı açmaq üçün qaldırılır, pilot təzyiq dərhal aşağı düşür və əsas klapan yüksək sürətlə lazımsız havanı buraxır. Əsas üstünlük: Birləşdirilmiş pilot idarəetmə və relyef strukturu ultra sürətli cavab sürəti, sabit təzyiq çıxışı və görkəmli böyük axın performansını təmin edir.

3. Tam Model Kodu İzahatı (IR412-04-X32)

     --IR412: Böyük kalibrli yüksək dəqiqlikli tənzimləyici baza seriyası

     --04: Əsas port spesifikasiyası Rc 1/2"

     --X32: Fərdi təkmilləşdirmə versiyası

        · Arxa egzoz quruluşu (standart versiya ön egzozu qəbul edir)

        · Təkmilləşdirilmiş cavab həssaslığı

        · Aşağı sabit hava sərfiyyatı dizaynı

4. Əsas Məhsul Üstünlükləri

     --0,2% tam miqyaslı həssaslıqla üstün nəzarət dəqiqliyi, mükəmməl uyğun gərginlik nəzarəti, dəqiq yerləşdirmə və maye paylama avadanlığı.

     --Böyük 1/2-düymlük port maksimum axın təmin edir, böyük buruqlu silindrləri və yüksək istehlak pnevmatik istehsal xətlərini dəstəkləyir.

     --Çıxış təzyiqinin dəyişməsini sürətlə aradan qaldırmaq üçün yüksək həcmli relyef kanalı vasitəsilə ani təzyiq korreksiyası.

     --Uzunmüddətli istismar xərclərini azaltmaq üçün 1 L/dəq-dən aşağı sabit hava sərfiyyatı ilə enerjiyə qənaət edən dizayn.

     --Çevik quraşdırma sxemi; manometr və fiksasiya mötərizəsi tələb olunduqda ön və ya arxa tərəfə yığıla bilər.

     --X32 fərdiləşdirilmiş arxa egzoz, təmiz iş mühitini saxlamaq üçün toz və yağ dumanının çirklənməsinin qarşısını alır.

5. Tipik Tətbiq Ssenariləri

     Dəqiq yapışqan paylama və sənaye örtük istehsal xətləri Çap, litium akkumulyator və tekstil sənayesi üçün plyonka, məftil və toxuculuq gərginliyinə nəzarət maşınları Yüksək sürətli silindr yerləşdirmə avadanlığı, hidravlik pnevmatik preslər və ötürmə avtomatlaşdırılması Laboratoriya ölçmə cihazları və uzunmüddətli təzyiq saxlayan sxemlər Yarımkeçiricilər, elektron qurğular və təmiz otaq platformaları.

Model Performans Müqayisəsi: IR412 VS IR201 VS ARJ310

Bir cümlənin xülasəsi

     IR412-04-X32, yüksək axın dəqiqliyi, gərginliyin tənzimlənməsi və yerləşdirmə avtomatlaşdırma sistemləri üçün yüksək təzyiqə nəzarət həlli kimi xidmət edən X32 fərdiləşdirilmiş arxa egzoz və ultra aşağı hava sərfiyyatına malik SMC uyğun böyük çaplı pilot dəqiqlik tənzimləyicisidir.
