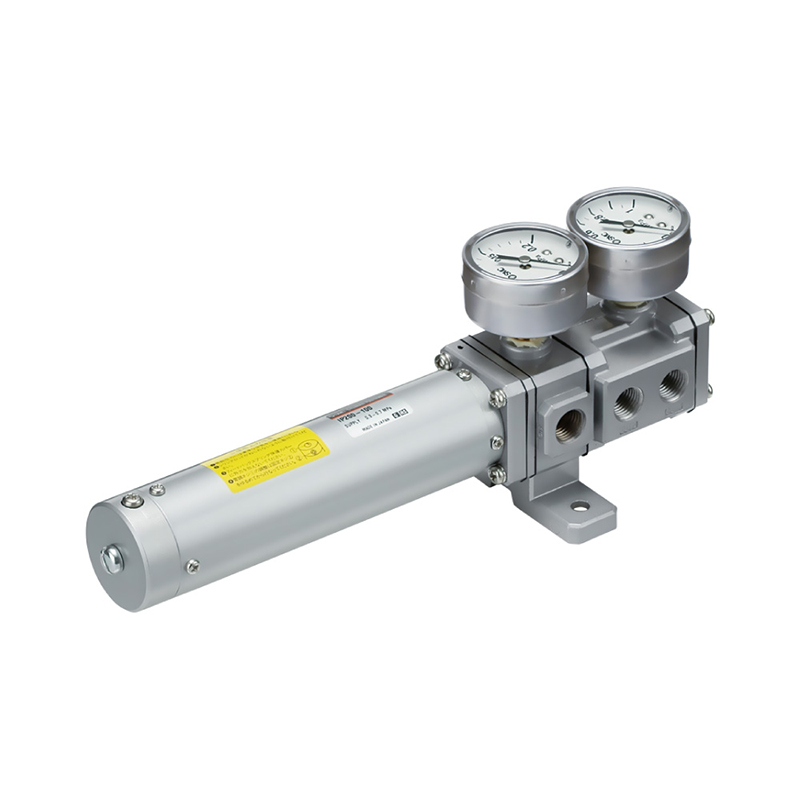

IP200 Seriyası Pnevmatik Pilot Servo Silindr Yerləşdiricisi

Brend:Richge Technology tərəfindən SOLH

Məhsulun Yerləşdirilməsi

     Richge Technology-nin SOLH brendi altında buraxılan IP200 seriyası pnevmatik pilot servo silindr yerləşdiricisidir. O, 0,02~0,1MPa pnevmatik idarəetmə siqnalını silindr piston çubuğunun dəqiq yerdəyişməsinə xətti olaraq çevirərək, standart silindrlər üçün yüksək dəqiqlikli mütənasib mövqe nəzarətini təmin edir. Enerji təchizatı olmadan tamamilə hava ilə idarə olunan bu, partlayışa meyilli sənaye mühitləri üçün özünəməxsus təhlükəsiz yerləşdirmə həllidir.

Əsas Texniki Spesifikasiyalar

    1. Əsas Parametrlər

     -- Uyğun Silindrlər: Buruq ≥ Ø50mm, vuruş 25~300mm (1mm artım üçün fərdiləşdirilə bilər)

     -- Nəzarət Prinsipi: Qüvvə balansı nəzəriyyəsinə əsaslanan nozzle-flapper servo mexanizmi

     -- Təchizat Hava Təzyiqi (SUP): 0,3~0,7MPa

     -- Giriş İdarəetmə Siqnalı (IN): Standart 0,02~0,1MPa pnevmatik siqnal

     -- Ətraf və Orta Temperatur: -5℃ ~ +60℃ (standart versiya)

     -- Port Mövzu: Əsas port Rc1/4; təzyiqölçən portu Rc1/8

     -- Xalis Çəki: Təqribən. 700 q (100 mm vuruş modeli əsasında) Nəzarət Dəqiqlik İndeksi · Həssaslıq: ≤ 0,5% F.S.

     -- Xəttilik: ≤ ±2% F.S.

     -- Histerezis: ≤ 1% F.S.

     -- Təkrarlanma: ≤ ±1% F.S.2.

Güc balansının iş prinsipi

     -- Signal Input: Pnevmatik idarəetmə siqnalı IN portuna daxil olur və giriş diafraqmasını itələyir.

     -- Servo gücləndirilməsi: Diafraqmanın yerdəyişməsi geri təzyiqi tənzimləmək üçün buruna qarşı boşluğu dəyişir, hava dövrələrini dəyişdirmək üçün daxili makaranı hərəkətə gətirir.

     -- Silindr işə salınması: ikiqat fəaliyyət göstərən silindri uzatmaq və ya geri çəkmək üçün OUT1 / OUT2 portları vasitəsilə təzyiqli hava çıxışları.

     -- Mövqe Əlaqəsi: Silindr vuruşunun hərəkəti giriş siqnalı ilə qüvvə balansına çatmaq üçün birləşdirici çubuq və əks yay vasitəsilə əks əlaqə diafraqmasını geri çəkir; silindri hədəf mövqeyində dəqiq şəkildə bağlamaq üçün makara neytral vəziyyətə qayıdır.

Model Kodu Tərifi (IP200-XXX-YY)

     -- IP200: Əsas seriya kodu

     -- XXX: Nominal vuruş (25/50/100/150/200/250/300mm)

     --YY Əlavə şəkilçi: Suffiks yoxdur: Karbon poladdan əks yay ilə standart model -T: Paslanmayan poladdan əks yay ilə təchiz olunmuşdur -XN: Aşağı temperatur versiyası (-30°C ~ +60°C) -XZ: Yüksək temperatur versiyası (-5°C ~ +80°C)

Nümunə: IP200-200-T → 200 mm vuruş, paslanmayan poladdan əks yay.

Port tərifi

     -- SUP: Əsas hava təchizatı girişi (0,3~0,7MPa)

     -- IN: Pnevmatik idarəetmə siqnal girişi (0,02~0,1MPa)

     -- OUT1 / OUT2: İkiqat fəaliyyət göstərən silindr üçün ikili çıxış portları

     -- EX: Egzoz portu

     -- Ölçer: Təzyiqölçən quraşdırılması üçün xüsusi port

Əsas Məhsul Üstünlükləri

     -- Yüksək dəqiqlikli partlayışa qarşı təhlükəsiz pnevmatik yerləşdirmə Elektrik servo sistemlərinin müqayisəli yerləşdirmə dəqiqliyi; heç bir elektrik komponenti olmadan tam hava ilə idarə olunur, alışan və partlayıcı iş zonaları üçün təhlükəsizdir.

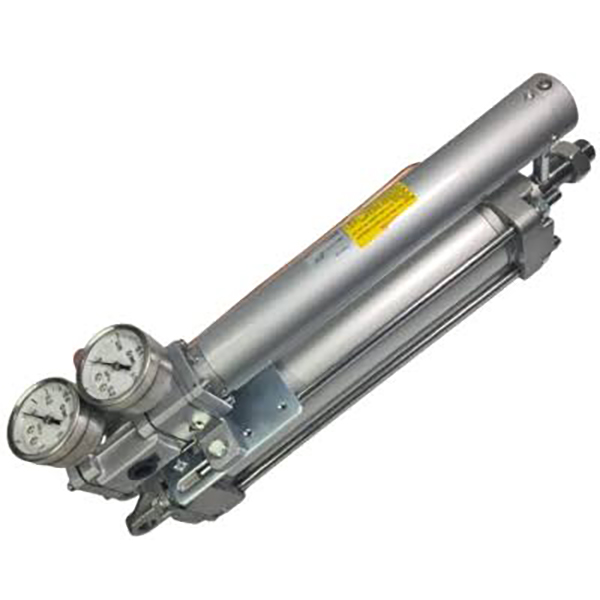

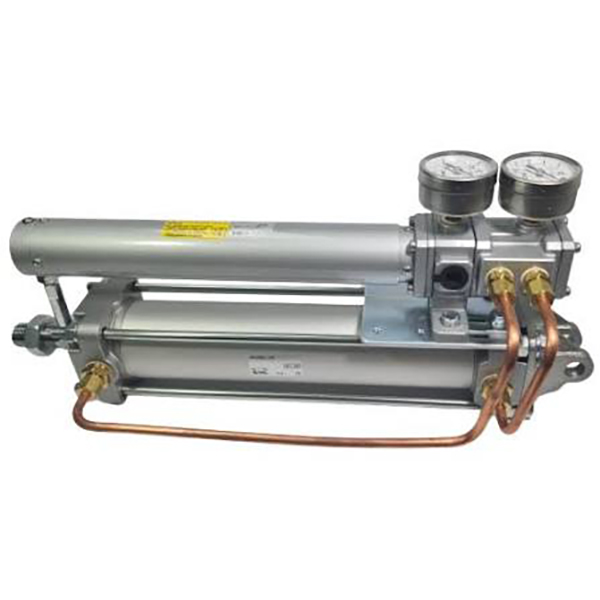

     -- Kompakt İnteqrasiya edilmiş Hamısı Bir Arada Struktur Standart silindrlərə birbaşa montaj üçün inteqrasiya edilmiş qurğu dizaynı, yerində quraşdırma və müntəzəm texniki qulluq prosedurlarını sadələşdirir.

     -- Rahat Kalibrləmə Dizaynı Əlavə alətlər olmadan yerində sürətli kalibrləmə üçün quraşdırılmış müstəqil Sıfır tənzimləmə vidası və Aralıq tənzimləmə vinti.

     -- Korroziyaya Müqavimət üçün Çoxlu Material Seçimləri Nəmli, korroziyalı atelye mühitlərinə uyğunlaşmaq üçün karbon polad və ya paslanmayan polad variantlarında mövcuddur.

     -- Geniş Temperatur Diapazonu Fərdi Versiyalar Mürəkkəb dəyişkən temperaturlu sənaye şərtlərini təmin etmək üçün standart, aşağı temperaturlu və yüksək temperaturlu isteğe bağlı modellər.

Tipik Tətbiq Ssenariləri

     -- Dəqiq yerləşdirmə stansiyaları: Kəsmə, presləmə, örtük və avtomatik materialların daşınması avadanlığı

     -- Sənaye prosesinə nəzarət: Klapanın açılmasının tənzimlənməsi, veb gərginliyinə nəzarət və veb kənarının korreksiyası sistemləri

     -- Xüsusi sərt mühitlər: Kimya zavodları və mədən maşınları üçün partlayışa davamlı, toz və suya davamlı avadanlıq

     -- Pnevmatik servo əsas qurğu: Tam pnevmatik servo yerləşdirmə sistemlərinin mərkəzi idarəetmə komponenti kimi xidmət edir

İstismar və Quraşdırma Təlimatları

     -- Hava Mənbəsi Tələbləri: Başlıq tıxanmasının və yerləşdirmənin nasazlığının qarşısını almaq üçün tədarük havası ≤5μm filtrasiya dəqiqliyi ilə quru və təmiz olmalıdır.

     -- Kalibrləmə Referansı: Optimal xətti performans üçün 0,5MPa standart təchizatı təzyiqi altında tam sıfır və aralıq tənzimlənməsi.

     -- Quraşdırma İstiqaməti: İstənilən bucaqda quraşdırmanı dəstəkləyir; qurğunun daxili qurğusunda qatılaşdırılmış suyun yığılmasına səbəb olan montaj sxemindən qaçın.

Bir Cümlə Xülasə

     SOLH IP200 güc balanslı nozzle-flapper pnevmatik servo mövqeləndirici xətti olaraq 0,02 ~ 0,1 MPa hava siqnalını dəqiq silindr yerdəyişməsinə çevirir, yüksək yerləşdirmə dəqiqliyi, yalnız partlayışa qarşı təhlükəsiz hava əməliyyatı, sıfır/aralıq tənzimlənən kalibrləmə və çox temperatura uyğun tənzimlənmə, ideal kimyəvi yerləşdirmə seçimləri və prossesiyaya davamlı nəzarət imkanları ilə fərqlənir. dəqiq avtomatlaşdırma avadanlığı.
