CRA1 Series Rack & Pinion Rotary Silindr | Orta və Ağır Yüksək Torklu Yelləncək Silindr

Brend: SOLH by Richge Technology

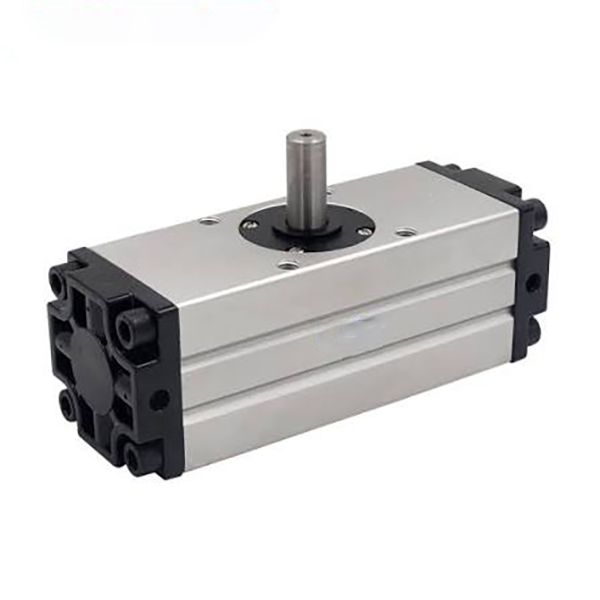

1. Məhsula Baxış və Əsas Struktur Xüsusiyyətlər

     SOLH CRA1 seriyası yüksək fırlanma anı salınan hərəkət üçün qurulmuş peşəkar orta və ağır yük daşıyan dayaq və pinion fırlanan silindrdir. İki porşenli dayaq və dişli ötürücü, isteğe bağlı tənzimlənən hava yastığı, çoxsaylı montaj üslubları və müxtəlif çıxış şaft növləri ilə bu silindr φ30-dan φ100-ə qədər dəlik ölçülərini əhatə edir. O, iş parçasının sürüşdürülməsi, sənaye klapanının idarə edilməsi və ağır stansiyanın indeksləşdirilməsi də daxil olmaqla 10-50 kq ağır yük ssenarilərinə mükəmməl uyğunlaşır və ağır avtomatlaşdırılmış istehsal xətləri üçün əsas yüksək sərtliyə malik fırlanan həll kimi xidmət edir.

  1.1 Yüksək Sərtlikli Raf və Pinion Sürücü

     İki porşenli sinxron dayaq və dişli ötürmə strukturunu qəbul edərək, silindr güclü fırlanma momenti və müstəsna struktur sərtliyi təmin edir. Ümumi boşluq ≤1° daxilində idarə olunur, φ30 çuxurlu versiya isə sıfır boşluq əldə edir. Bu, ağır yük şəraitində ultra yüksək təkrar yerləşdirmə dəqiqliyini və sabit fırlanma hərəkətini təmin edir.

  1.2 Super Yüksək Tork Çıxışı

     Optimallaşdırılmış ötürmə strukturu sənayenin aparıcı fırlanma anı performansını həyata keçirir. Maksimum φ100 çuxurlu model 0,5MPa hava təzyiqində 108N·m fırlanma anı verir, iş parçasının ağır fırlanması, böyük klapanların idarə edilməsi və ağır avadanlıqların indeksləşdirilməsi üçün yüksək tork tələblərinə tam cavab verir.

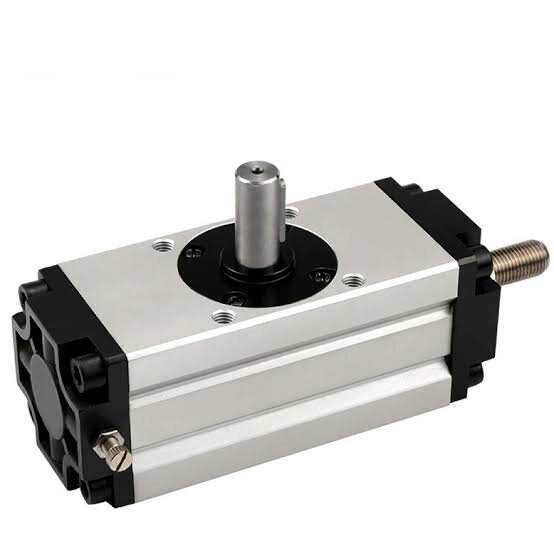

  1.3 Könüllü Tənzimlənən Hava Yastığı

     Z-tipi yüksək tezlikli start-stop əməliyyatı zamanı ətalət təsirini effektiv şəkildə udan, mexaniki vibrasiyanı və çalışan səs-küyü azaldan, ümumi əməliyyat dayanıqlığını və xidmət müddətini yaxşılaşdırarkən avadanlıq və iş parçalarını qoruyan ikitərəfli tənzimlənən hava tampon quruluşu ilə təchiz edilmişdir.

  1.4 Müxtəlif Montaj və Mil Seçimləri

     • Montaj üslubları: Əsas (B), Ayaq (L), Flanş (F) isteğe bağlıdır, müxtəlif avadanlıq strukturları və məkan planları üçün çevik quraşdırmanı dəstəkləyir.

     • Şaft növləri: Tək val (S), İkili val (W), Açarlı mil (Y) mövcuddur, müxtəlif yükə qoşulma üsulları və sürüşmə momentinin ötürülməsi tələblərinə uyğundur.

  1.5 Yığcam və Davamlı Quruluş

     Təkmilləşdirilmiş optimallaşdırılmış struktur ənənəvi köhnə modellərlə müqayisədə gövdənin enini 14% azaldır və quraşdırma yerini əhəmiyyətli dərəcədə qənaət edir. D-M9 seriyalı maqnit açarlarının çevik montajı üçün ikitərəfli sensor yivləri ilə dizayn edilmişdir. Sərt anodlaşdırılmış silindr gövdəsi və yüksək aşınmaya davamlı sızdırmazlıq komponentləri uzunmüddətli sabit işləməyə zəmanət verir.

  1.6 Yağsız və Uzun Xidmət Ömrü

     Standart yağsız əməliyyat dizaynı əlavə yağlama baxımı olmadan təmiz emalatxanalara və ümumi sənaye iş şəraitinə uyğunlaşır. Premium aşınmaya davamlı möhürlər və korroziyaya qarşı silindr gövdəsi tez-tez dövri əməliyyat üçün davamlı iş müddətini əhəmiyyətli dərəcədə uzadır.

2. Model Adlandırma Qaydalarını və Sifariş Nümunələrini tamamlayın

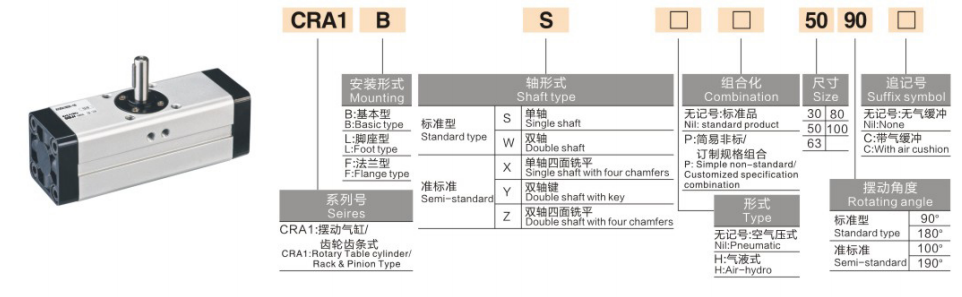

  1. Tipik Model Nümunələri: CRA1BS50-90Z, CDRA1BL80-180Z

  2. Standart Sifariş Nümunələri

     • Standart Qeyri-Bufer Modeli: CRA1BS50-90 (φ50 çuxur, 90° yelləncək, tək mil, əsas tip, maqnit halqası yoxdur)

     • Ağır Yük Bufer Modeli: CDRA1BL80-180Z (φ80 delik, 180° yelləncək, ikili mil, ayaq montajı, maqnit halqası və ikili hava yastığı)

3. Ümumi Texniki Parametrlər (20℃, 0,5MPa Standart Vəziyyət)

  3.1 Əsas spesifikasiyalar

     • Əməliyyat rejimi: İkiqat fəaliyyət göstərən dayaq və dişli ötürücü

     • İşləyən maye: Sıxılmış hava (yağsız işləmə)

     • Ətraf mühitin temperaturu: 0℃~60℃ (buzsuz mühit)

     • İşçi təzyiq diapazonu: 0,1~1,0MPa; Sübut təzyiqi: 1.5MPa

     • Əks təpki: ≤1° (φ30 çuxur sıfır boşluq əldə edir)

     • Yelləncək bucağına dözümlülük: 0~+4°

     • Bufer rejimi: Bufersiz / İkitərəfli tənzimlənən hava yastığı (Z növü)

     • Maqnit açarı: D-M9 seriyası ilə uyğundur, ikitərəfli yivli montaj

  3.2 Əsas Performans Parametrləri Cədvəli (@0,5MPa)

4. Əsas Konfiqurasiya və Seçim Təlimatları

  4.1 Buruq Ölçüsü Seçimi (fırlanma anı və yükə əsasən)

     • φ30: 3.5N·m fırlanma anı çıxışı, kiçik klapan dəyişdirmə və miniatür stansiya indeksləşdirmə kimi mikro orta yük (≤10kg) tətbiqləri üçün uyğundur.

     • φ50: 9.3N·m fırlanma anı çıxışı, yüngül-orta yük (10–20kq) iş parçasının 90° fırlanması və istiqamətli yerləşdirmə üçün idealdır.

     • φ63: 17,0N·m fırlanma anı, orta yüklü (20–30 kq) ağır stansiyanın sükanı və komponentlərin fırlanma tapşırıqlarına mükəmməl uyğun gəlir.

     • φ80: 32.0N·m fırlanma anı çıxışı, orta-ağır yük (30-40kq) böyük alətlər və armaturların fırlanan yerləşdirilməsi üçün tətbiq edilir.

     • φ100: 108N·m super yüksək fırlanma anı, ağır yük (40-50 kq) mexaniki fırlanma və böyük sənaye klapan idarə etmə ssenarilərinə həsr edilmişdir.

  4.2 Yelləncək bucağının seçimi

     • 90° Standart Bucaq: Düzbucaqlı sürüşmə və şaquli sükan üçün nəzərdə tutulmuşdur, iş parçasının yüklənməsi/boşaldılması və ortoqonal stansiya keçidində geniş istifadə olunur.

     • 180° Standart Bucaq: Yarım dövrəli fırlanma və iş parçasının tam fırlanması, iki istiqamətli stansiyanın yerləşdirilməsi və geriyə çevrilmə əməliyyatı üçün uyğundur.

     • 100° / 190° Xüsusi Bucaq: Xüsusi avadanlıq və fərdiləşdirilmiş stansiyanın hərəkət tələbləri üçün qeyri-standart bucaqlar.

  4.3 Bufer və Funksional Konfiqurasiya Seçimi

     • Z Hava Yastığı: Yüksək tezlikli və ağır iş şəraiti üçün məcburidir, son təsirləri effektiv şəkildə aradan qaldırır, yerləşdirmə dəqiqliyini sabitləşdirir və iş səsini azaldır.

     • CDRA1 Maqnit Üzük Versiyası: D-M9 seriyalı açarın quraşdırılması üçün quraşdırılmış maqnit halqası, real vaxt rejimində mövqe siqnalı rəyini və avtomatlaşdırılmış PLC əlaqə nəzarətini dəstəkləyir.

     • Şaft Tipinin Uyğunluğu: Ümumi universal tətbiqlər üçün tək val (S); iki istiqamətli sinxron idarəetmə üçün ikili val (W); yüksək tork və sürüşməyə qarşı birləşmə tələbləri üçün açarlı val (Y).

5. Tipik Tətbiq Ssenariləri

     • Ağır iş parçasının fırlanması: Dəzgahlarda və avtomatlaşdırılmış konveyer xətlərində 10-50 kq iş parçaları üçün etibarlı 90°/180° çevirmə və yerləşdirmə, yüksək sərtlik və dəqiq təkrar hərəkət üçün aşağı boşluq.

     • Sənaye klapan sürmə: Kəpənək klapanları və top klapanları kimi böyük diametrli boru kəməri klapanlarının avtomatik açılması və bağlanması və uzaqdan idarə edilməsi üçün tətbiq edilir, sabit yüksək fırlanma momentli hərəkətverici qüvvə təmin edir.

     • Ağır Avtomatlaşdırılmış İndeksləmə: Yığma və aşkarlama stansiyalarında ağır fırlanan masaların və alət qurğularının 90°/180° dəqiqliklə indeksləşdirilməsi və sabit yerləşdirilməsi üçün istifadə olunur.

     • Ağır Robotik Oynaqlar: Yüksək sərtlik və yüksək yükdə dəqiq yellənmə tələblərinə cavab verən ağır robot birləşmələri və son effektlər üçün fırlanan idarəedici qurğu kimi xidmət edir.

     • Logistika və Qablaşdırma Avadanlıqları: Uzunmüddətli yüksək tezlikli ağır yük siklik iş şəraitinə uyğunlaşaraq, ağır material qutusu və altlıqların idarə edilməsi, yığma və yerləşdirmə üçün idealdır.

6. 3 Addımlı Tez Seçim Bələdçisi

     1. Buruq Təsdiqi: İş parçasının çəkisi və təhlükəsizlik əmsalı ≥2 olan fırlanma radiusuna əsasən faktiki fırlanma anı hesablayın. ≤10kq üçün φ30, 10–20kq üçün φ50, 20–30kq üçün φ63, 30–40kq üçün φ80, 40–50kq üçün φ100 seçin.

     2. Bucaq təsdiqi: Düzbucaqlı sükan/fırlanma üçün 90°, yarımdövrə geriyə dönmə üçün 180° və fərdiləşdirilmiş hərəkət tələbləri üçün 100°/190° xüsusi bucaq seçin.

     3. Funksiya təsdiqi: Yüksək tezlikli ağır yüklə işləmək üçün Z hava yastığını təchiz edin; siqnal rəyinə nəzarət üçün CDRA1 maqnit versiyasını seçin; yüksək torklu sürüşməyə qarşı birləşmə üçün Y açarlı mil qəbul edin.

Bir Cümlə Xülasə

     SOLH CRA1 seriyalı dayaq və pinion fırlanan silindr 10-50 kq-lıq orta və ağır sənaye sürüşmə, indeksləşdirmə və klapan sürmə tətbiqləri üçün yüksək sərtlik, sabit və davamlı dəqiq fırlanma həlləri təmin edərək, super yüksək fırlanma momenti, ultra aşağı boşluq və isteğe bağlı hava tampon performansı təqdim edir.
