CP96S Seriyası ISO15552 Standart Pnevmatik Silindr (İkili Ağır Yük Yastığı)

Brend: SOLH by Richge Technology

Məhsula Baxış

     SOLH CP96S seriyalı bağlayıcı silindr ISO15552 / VDMA24562 beynəlxalq standartına uyğundur. İkili yastıq sistemi (tənzimlənən hava yastığı + rezin tampon yastığı) ilə təchiz olunmuş alüminium profilli barel qəbul edir. Aşağı səs-küy, yüksək sərtlik, yüksək sürətli, yüksək tezlikli pistonlu və uzun vuruşlu ağır iş avtomatlaşdırma tətbiqləri üçün uyğundur. Orijinal CP96S seriyası ilə birbaşa mexaniki mübadilə.

Əsas Struktur və Dizayn Xüsusiyyətləri

   1. Quruluş: Daxili bağlama çubuqları olan profil lüləsi, ənənəvi bağlayıcı silindrlərdən 15% yüngüldür. İkiqat yastıq son zərbəni böyük dərəcədə udur və əməliyyat səsini azaldır.

   2. Material: Sərt anodlaşdırılmış alüminium barel, yüksək möhkəmlikli son qapaqlar, sərt xrom örtüklü porşen çubuğu. Aşınmaya davamlı və uzun xidmət müddəti.

   3. Əməliyyat variantları

     -- CP96S: Tək çubuqlu ikiqat fəaliyyət göstərən standart model

     -- CP96SD (W şəkilçisi): İkiqat çubuqlu ikiqat təsirli, burulma əleyhinə əla performans

     -- Suffiks -S: Maqnit açarı üçün quraşdırılmış maqnit halqası

   4. Yastıq Sistemi: Hava yastığı + rezin kompozit tampon, 50~1000mm/s yüksək sürətli velosiped sürmək üçün mükəmməldir.

   5. Yüksək Sərtlik: Dəqiq işlənmiş son qapaqlar, kiçik porşen çubuğunun əyilməsi, güclü ofset yük müqaviməti.

   6. Sensor Groove: M9B, A93 seriyalı maqnit açarları üçün ayrılmış yuvalar.

   7. Değiştirilebilirlik: ISO15552 standart ölçü, SE, SAI, DNC seriyalı aksessuarlara uyğundur.

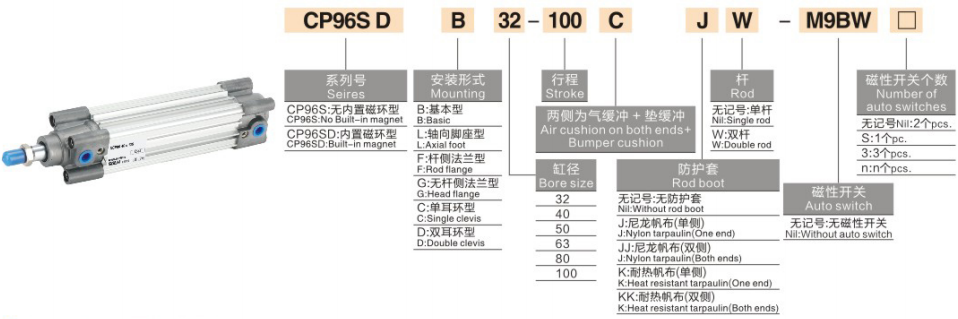

Model Kodlaşdırma Qaydasını tamamlayın

   1. Model Nümunəsi:CP96SB40-100W-S

   2. Standart Sifariş Nümunələri

     -- CP96SB50-200-S: Bore50, vuruş200, tək çubuq, maqnitli əsas tip

     -- CP96SF63-150W: Bore63, vuruş150, ikiqat çubuq, çubuq yan flanş montajı

Əsas Texniki Spesifikasiyalar

Nəzəri İtirmə və Dartma Gücü @0,5MPa (Tək Çubuq, Vahid:N)

Montaj növləri və törəmə modelləri

   1. Montaj Seçimləri

     -- Əsas, ayaq montajı, ön/arxa flanş, tək/cüt çəngəl.

   2. Əsas törəmə seriyalar

     -- CP96S / CP96SD: Tək çubuq və ikiqat çubuq modeli

     -- CP96SK: Yüksək temperatura uyğunlaşdırılmış silindr

     -- CP96SR: Yüngül korroziya mühiti üçün paslanmayan polad piston çubuğu

3 Addımlı Sürətli Seçim Bələdçisi

   1. Buruq seçimi: Tələb olunan itələməni hesablayın, ehtiyat ≥50% təhlükəsizlik marjası; yüksək sürət və aşağı səs tələbi üçün CP96S-ə üstünlük verin.

   2. Vuruşun təsdiqi: 10~20mm təhlükəsizlik marjası əlavə edin; maksimum standart vuruş 800mm, 2000mm-ə qədər fərdiləşdirilmişdir.

   3. Konfiqurasiya uyğunluğu

     -- Mövqe ilə bağlı rəy: M9B/A93 maqnit açarları ilə -S maqnit modelini seçin;

     -- Montaj: üfüqi ağır yük üçün L ayaq montajı; F flange for vertical installation;

     -- Xüsusi mühit: Yüksək temperatur üçün CP96SK, aşındırıcı vəziyyət üçün CP96SR seçin.

Bir cümlənin xülasəsi

     SOLH CP96S ISO15552 bağlayıcı silindr ikili hava və rezin yastıq, yüksək sürətli aşağı səs-küy, güclü anti-ofset yük qabiliyyəti, yüksək tezlikli ixrac avtomatlaşdırma avadanlığı üçün ideal ağır yük daşıyan xətti ötürücü ilə təchiz edilmişdir.
