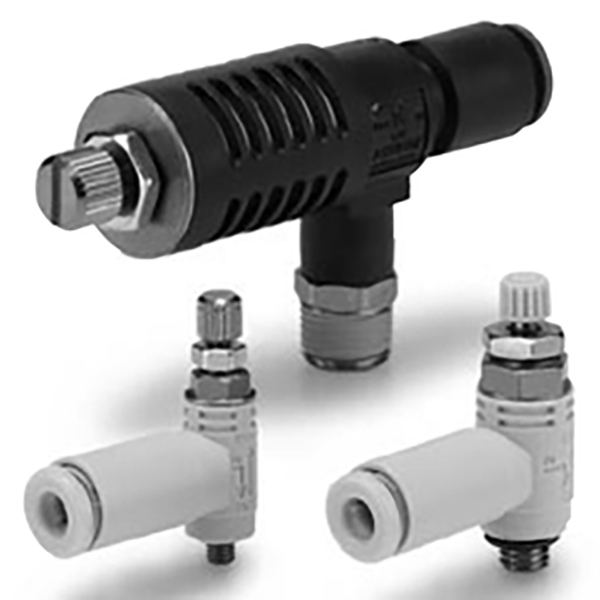

ASV Series Sürətli Egzoz Qazma Klapanı

ASV seriyası Sürətli Egzoz Qazma Klapanı | Səsboğucu və bir toxunuşla armatur ilə 4-ü 1-də yüksək sürətli pnevmatik sürətə nəzarət klapan

Brend: SOLH by Richge Technology | SMC ASV Original Series üçün Tam Uyğun Dəyişdirmə

1. Məhsula Baxış

     SOLH ASV seriyası a4-ü 1-də inteqrasiya olunmuş yüksək sürətli pnevmatik idarəetmə klapan sürətli egzoz funksiyası, işlənmiş qazın tənzimləmə tənzimlənməsi, quraşdırılmış səsboğucu və bir toxunuşla uyğunluğu özündə birləşdirir. Adi tək funksiyalı sürət tənzimləyici klapanlardan fərqli olaraq, ASV seriyası silindrin sürətli uzadılmasına və tənzimlənən səssiz geri çəkilməsinə imkan verən ikiqat effektiv axın sahəsinə malikdir. Orijinal SMC ASV seriyası ilə tam dəyişdirilə bilən yüksək tezlikli, yüksək sürətli və aşağı səs-küylü pnevmatik avtomatlaşdırma ssenariləri üçün əsas üstünlük verilən klapan rolunu oynayaraq yüksək sürətli silindr hərəkəti və sabit sürət tənzimlənməsi arasındakı ziddiyyəti mükəmməl şəkildə həll edir.

2. Əsas İş Prinsipi və Funksiyaları

     • Qəbul vuruşu (IN → OUT / Silindr Uzatma): Daxili yoxlama klapan sıfır axın müqaviməti ilə tam açılır və böyük axınlı birbaşa hava qəbulunu həyata keçirir. Silindr uzatma sürətini əhəmiyyətli dərəcədə yaxşılaşdırır və yüksək sürətli sürətli hərəkət tələblərinə cavab verir.

     • Egzoz vuruşu (OUT → EXH / Silindr geri çəkilmə): Yoxlama klapan avtomatik bağlanır. Egzoz havası sürətin mərhələsiz tənzimlənməsi üçün dəqiq iynə klapan tənzimləməsindən keçir, daxili səsboğucu isə işlənmiş səs-küyü aradan qaldırır. Tənzimlənən geri çəkilmə sürətinə və səssiz işləməyə nail olur.

     • Üstün Yüksək Axın Performansı: Effektiv bölmə axını sahəsi təxminəndirAdi AS seriyalı sürət tənzimləyici klapanlardan 2 dəfə çoxdur, yüksək sürətli silindr hərəkəti və yüksək tezlikli siklik əməliyyat üçün güclü axın dəstəyi təmin edir.

3. Model Kodlaşdırma Qaydaları və Parametrlərin Tərifi

  Tipik Model nümunəsi: ASV310F-01-06A

     • ASV: Səsboğucu və tək toxunuşlu fitinqli 4-ü 1-də sürətli qaz buraxma klapan üçün seriya kodu

     • Ölçü Kodu (120/220/310/410/510): M3/M5/G1/8/G1/4/G3/8 port spesifikasiyasına uyğundur

     • F: Boruların sürətli quraşdırılması üçün bir toxunuşlu sürətli birləşdirici ilə təchiz edilmişdir

     • Mövzu kodu (01/02/03/04): 01=R1/8, 02=R1/4, 03=R3/8, 04=R1/2

     • Borunun Xarici Diametri Kodu: φ4/φ6/φ8/φ10/φ12 pnevmatik borulara uyğunlaşdırıla bilər

     • Suffiksin tərifi: A=təkmə kilidi əl çarxı;S=qabaqcadan örtülmüş mastik;N=elektrolsuz nikel örtük

4. İki Struktur Tip və Tətbiq Xüsusiyyətləri

 4.1 Dirsək Tipi (ASV120F / ASV220F)

     • 90° dirsək sükan quruluşu, AS seriyalı dirsək sürət tənzimləyici klapan ilə eyni görünüş, yığcam və yerə qənaət edir.

     • Asimmetrik interfeys dizaynı: bir tərəfi M3/M5 yivli port, digər tərəfi bir toxunuşla tez oturan port.

     • Miniatür və kiçik silindrlər və dar məkanlı avadanlıqların yerləşdirilməsi ssenariləri üçün idealdır.

  4.2 T Tipi Düz (ASV310F / 410F / 510F)

     • Üç portlu düz keçid strukturu: İÇİNƏ İP hava girişi, OUT tez oturan hava çıxışı, EXH quraşdırılmış səssiz egzoz portu.

     • Daha böyük effektiv axın sahəsi və aşağı axın müqaviməti, silindrin işləmə sürətini maksimuma çatdırır.

     • Standart, orta və böyük buruqlu yüksək sürətli silindrlər üçün üstünlük verilən struktur.

5. Tam Seriya Standart Spesifikasiya Cədvəli

6. Əsas Texniki Parametrlər və Material Konfiqurasiyası

7. Seçim fərqi: ASV və Adi AS Seriyası Sürət İdarəetmə Valfı

8. Peşəkar Quraşdırma və İstismar Təlimatları

     • İstiqamətli Quraşdırma: Vana gövdəsindəki ox işarəsinə uyğun olaraq ciddi şəkildə quraşdırın. birləşdirinIN port solenoid klapan vəOUT portu anormal sürət tənzimlənməsinə səbəb olan tərs quraşdırmanın qarşısını almaq üçün silindrə.

     • Tez boru bağlantısı: Pnevmatik borunu düz kəsin və möhkəm və hava keçirməyən əlaqəni təsdiqləyən "klik" səsi eşidilənədək onu bir toxunuşlu fitinqə tam daxil edin.

     • Vibrasiyaya davamlı kilidləmə əməliyyatı: Egzoz axını və silindr sürətini tənzimləmək üçün əl çarxını çevirin.Kilidləmək üçün əl çarxını aşağı basın və avadanlığın vibrasiyasından yaranan sürət sürüşməsinin qarşısını almaq;kilidini açmaq üçün əl çarxını yuxarı çəkin ikincili tənzimləmə üçün.

Bir cümlənin xülasəsi

     SOLH ASV seriyası, sürətli egzoz, işlənmiş qazın tənzimləməsi, səssiz səs-küyün azaldılması və bir toxunuşla uyğunluğu birləşdirən peşəkar 4-ü 1-də yüksək sürətli pnevmatik idarəetmə klapanıdır. İkiqat axın sahəsi, təkan kilidli vibrasiya əleyhinə quruluşu və odadavamlı davamlı materialı ilə pnevmatik silindrlərin yüksək sürətli, yüksək tezlikli və səssiz işləmə tələblərinə mükəmməl cavab verir və adi AS seriyalı sürət tənzimləyici klapanlar üçün optimal təkmilləşdirmə əvəzidir.
