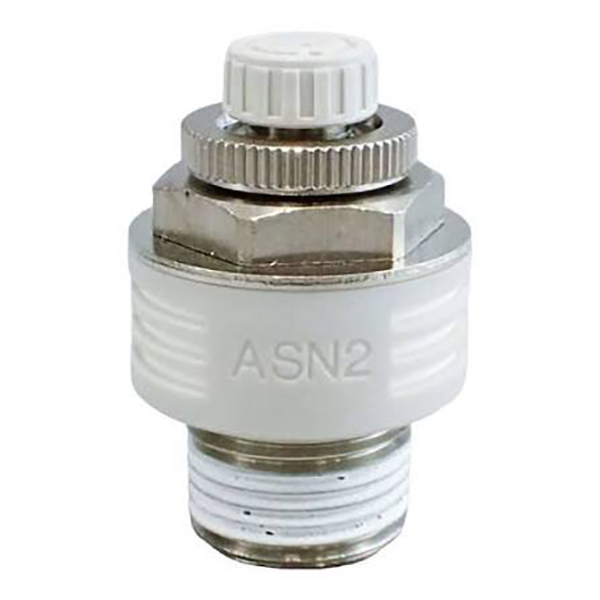

Səsboğucu ilə ASN2 Series Egzoz Qazma Klapanı

Səsboğucu ilə ASN2 Series Egzoz Qazma Klapanı | İnteqrasiya edilmiş sürətə nəzarət və səs-küyün azaldılması klapan

Brend: SOLH by Richge Technology | SMC Uyğun İnteqrasiya edilmiş Pnevmatik Boğaz Səsboğucu Klapanı

1. Məhsula Baxış

     SOLH ASN2 seriyası birdirquraşdırılmış səsboğucu ilə hamısı bir yerdə egzoz tənzimləyicisi, xüsusi olaraq pnevmatik solenoid klapanların EXH egzoz portuna birbaşa montaj üçün nəzərdə tutulmuşdur. O, egzoz sürətinin tənzimlənməsi və səs-küyün azaldılması funksiyalarını bir vahiddə birləşdirərək, ayrıca səsboğucu quraşdırma ehtiyacını aradan qaldırır. Dəqiq iynə klapan tənzimləmə strukturunu və düşmə əleyhinə tənzimləmə dizaynını qəbul edən təkmilləşdirilmiş qatran tipli ASN2-A yüngül bədənə, dəqiq miqyas tənzimlənməsinə və aşağı basaraq kilidləmə funksiyasına malikdir. Bu, standart pnevmatik solenoid klapan dövrələri üçün qənaətcil, yer qənaət edən və yüksək dayanıqlı egzoz sürətinə nəzarət həllidir.

2. Əsas İş Funksiyaları və Üstünlükləri

     • Xüsusi Solenoid EXH Portunun quraşdırılması: Silindr ucundakı tənzimləyici klapanlardan fərqli olaraq, ASN2, ümumi pnevmatik dövrə sxemini optimallaşdıraraq, peşəkar çıxış tənzimləmə sürətinin tənzimlənməsi üçün yalnız solenoid klapanların buraxılış portlarına quraşdırılmışdır.

     • Həssas Egzoz Boğazı Məntiqi: Standart çıxış tənzimləmə nəzarəti; saat əqrəbi istiqamətində fırlanma silindrin daha yavaş hərəkəti üçün hava axını azaldır, saat əqrəbinin əksinə fırlanma daha sürətli hərəkət üçün hava axınını artırır, sürətin pilləsiz tənzimlənməsini həyata keçirir.

     • Yüksək Səmərəli İnteqrasiya edilmiş Səsboğucu: Maksimum axın şəraitində belə 20dB-dən çox səs-küyün azaldılmasına nail olmaqla, pnevmatik işlənmiş səs-küyün çirklənməsini effektiv şəkildə həll edən daxili yüksək performanslı səs-küyün azaldılması strukturu.

     • İynə Klapanı Düşməyə Qarşı Quruluş: Tənzimləmə düyməsi boşalma və düşmə əleyhinə dizaynı qəbul edir, uzunmüddətli avadanlığın titrəməsi nəticəsində düymənin düşməsinin və parametr sapmasının qarşısını alır, sabit uzunmüddətli işləməyi təmin edir.

3. Model Kodlaşdırma Qaydaları və Spesifikasiya Tərifi

     Tipik Model nümunəsi: ASN2-02A

     • ASN2: Səsboğucu ilə inteqrasiya edilmiş egzoz tənzimləyicisi üçün seriya kodu

     • Kalibr kodu: M5 (M5×0,8) / U10 / 32 / 01(R1/8) / 02(R1/4) / 03(R3/8) / 04(R1/2)

     • Bir şəkilçi: Təkmilləşdirilmiş yüngül qatran növü, aşağı açılan kilidləmə strukturu və dəqiq miqyaslı pəncərə ilə təchiz edilmişdir

     • S şəkilçisi: Daha möhkəmlik üçün möhürləyici ilə əvvəlcədən örtülmüş ip

     • N şəkilçisi: NPT Amerika standart ipi (şəkilsiz standart R ipi)

4. Tam Seriya Standart Spesifikasiyalar və Parametrlər

5. Əsas Texniki Parametrlər

6. ASN2-A Qatran Tipinin Təkmilləşdirilmiş Xüsusiyyətləri

     • Ultra Yüngül Dizayn: Ənənəvi metal əsas gövdə ilə müqayisədə çəkisi təxminən 80% azaldılmış yüksək möhkəmlikli qatran materialı qəbul edir, solenoid klapan egzoz portuna yükü minimuma endirir.

     • Dəqiq Ölçülü Pəncərə: 1/4 dairəvi mikro tənzimləməni dəstəkləyən vernier miqyaslı göstərici ilə təchiz edilmişdir. Axın parametri görünən və ölçülə biləndir, standartlaşdırılmış və təkrarlanan axın idarəetməsini həyata keçirir.

     • Rahat basaraq aşağı kilidləmə: Yenilikçi aşağı açılan düymə kilidləmə quruluşu. Sürətin tənzimlənməsindən sonra düyməyə basmaq parametrin mövqeyini bağlaya bilər, avadanlığın vibrasiyasından qaynaqlanan sürət sürüşməsinin qarşısını effektiv şəkildə alır və ardıcıl əməliyyat dəqiqliyini təmin edir.

7. Model Seçim Fərqi: ASN2 vs AS / ASV / ASC Series

8. Quraşdırma Təlimatları və Ehtiyat tədbirləri

     • Standart quraşdırma metodu: Gündəlik sürətin tənzimlənməsi üçün kifayət qədər iş yerini ayıraraq, klapan gövdəsi çölə baxaraq birbaşa solenoid klapanın EXH buraxılış portuna vidalayın.

     • Tətbiq edilə bilən dövrə məhdudiyyətləri: Silindrlərin anormal hərəkətinə və qeyri-sabit işləməyə səbəb ola biləcək orta mövqeli yoxlama klapanları və pilot tərəfindən idarə olunan birtərəfli klapanları olan dövrələrə tətbiq edilmir.

     • Vibrasiyaya davamlı kilidləmə əməliyyatı: Hava axını və sürəti sazlamanı tamamladıqdan sonra avadanlığın uzunmüddətli vibrasiyasından yaranan işləmə sürətindən sapmaların qarşısını almaq üçün tənzimləmə düyməsini kilidləyin.

Bir cümlənin xülasəsi

     SOLH ASN2 seriyası solenoid klapan egzoz portlarına həsr olunmuş inteqrasiya olunmuş egzoz tənzimləyicisi və səsboğucu klapandır. Səs-küyün azaldılması, dəqiq tənzimlənən sürət, düşmə əleyhinə vibrasiyaya davamlı quruluş və yüngül qatran təkmilləşdirmə seçimi ilə pnevmatik dövrə quraşdırılmasını asanlaşdırır, işlənmiş səs-küyü azaldır və standart pnevmatik solenoid sistemləri üçün optimal qənaətli sürətə nəzarət və səs-küyün azaldılması aksesuarıdır.
