ASC seriyası birtərəfli qaz klapan | Alüminium Alaşımlı In-Line Pnevmatik Sürət İdarəetmə Klapanı

Brend: SOLH by Richge Technology | Universal AirTAC Standart Pnevmatik Axına Nəzarət Valfı

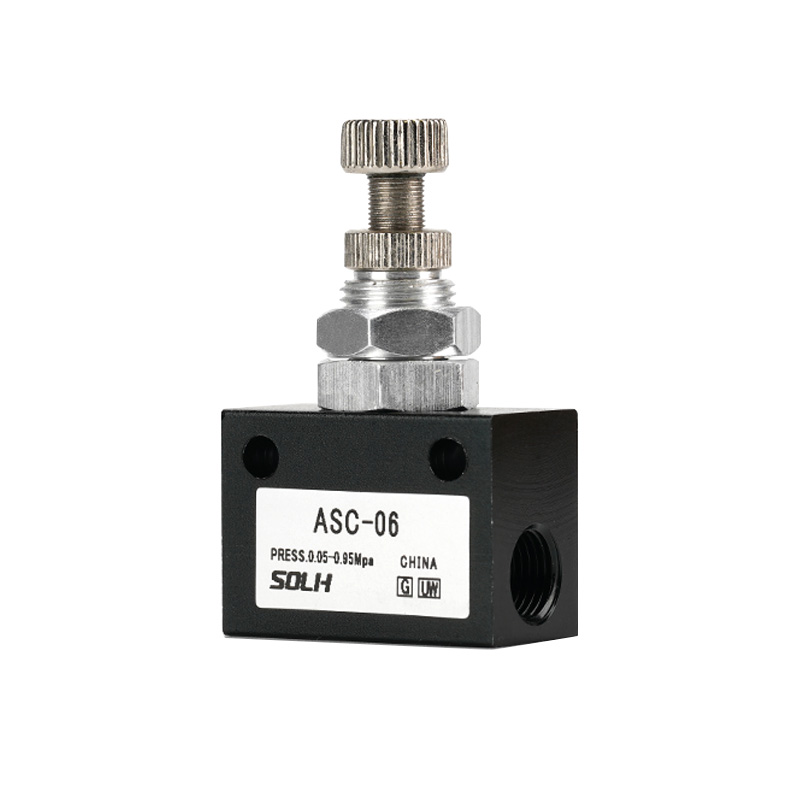

1. Məhsula Baxış

     SOLH ASC seriyası asərfəli alüminium ərintisi in-line birtərəfli tənzimləyici klapan Çin pnevmatik bazarında geniş yayılmışdır. O, AS seriyası ilə eyni əsas pnevmatik funksiyalara malikdir, lakin tam alüminium kvadrat gövdə ilə daha davamlı yivli in-line quraşdırma strukturunu qəbul edir. Standart silindr sürətinin tənzimlənməsi üçün nəzərdə tutulmuşdur, o, sərbəst irəli hava qəbulunu və dəqiq işlənmiş qazın tənzimləmə nəzarətini həyata keçirir. Yığcam strukturu, sabit tənzimləməsi və universal ip spesifikasiyası ilə ümumi avtomatlaşdırılmış pnevmatik sxemlər üçün əsas iqtisadi sürətə nəzarət həllidir.

2. Əsas İş Funksiyası (Egzoz Qazını Azaltma Prinsipi)

     ASC klapan standarta uyğunduregzoz tənzimləmə idarəetmə məntiqi, pnevmatik silindr sürətinin tənzimlənməsi üçün ən etibarlı üsul:

     • İrəli Hava Girişi (Silindr Uzatma): Quraşdırılmış yoxlama klapan tam olaraq açılır, sıfır axın itkisi ilə demək olar ki, maneəsiz düz hava axınına imkan verir, silindrin sürətli və hamar hərəkətini təmin edir.

     • Əks Egzoz (Silindr Geri çəkilmə): Yoxlama klapan avtomatik bağlanır. Egzoz havası silindrin geri çəkilmə sürətinə dəqiq nəzarəti həyata keçirərək tənzimlənən tənzimləmə üçün dəqiq iynə klapanından keçir.

      •Əsas Tətbiq: İkiqat təsirli silindrlərin uzadılması və ya geri çəkilmə sürətini dəqiq tənzimləyin; işlənmiş tərəfdən tənzimləmə sənaye ssenarilərində ən çox istifadə edilən və sabit pnevmatik sürətin tənzimlənməsi üsuludur.

3. Model Kodlaşdırma Qaydaları və Mövzu Spesifikasiyası

     Kodlaşdırma Format: ASC[Ölçü seriyası]-[Mövzu çapı]+[Mövzu şəkilçisi]

  3.1 Ölçü və Kalibr Tərifi

     • 100 seriyası: 06 = G1/8 (PT1/8)

     • 200 seriyası: 08 = G1/4 (PT1/4) | Ən universal əsas model

     • 300 seriyası: 10 = G3/8 (PT3/8), 15 = G1/2 (PT1/2)

  3.2 Mövzunun Tipi Suffiksi

     • Boş: Standart PT konik ip (defolt)

     • G: İngilis standart G paralel ip

     • T: NPT Amerika standart konik sap

4. Tam Seriya Standart Spesifikasiyalar və Axın Parametrləri

5. Əsas Texniki Parametrlər

6. Struktur Xüsusiyyətlər və Quraşdırma Təlimatları

     • İnteqrasiya edilmiş alüminium ərintisi kvadrat korpus: Yığcam və yüngül quruluş, yüksək konstruktiv möhkəmliyə malikdir, deformasiyası asan deyil. Güclü uyğunluq və yüksək davamlılığa malik boruların birləşdirilməsi üçün ayrıca boru fitinqləri tələb edən, daxili itələyici birləşmələr olmadan tam yivli daxili dizaynı qəbul edir.

     • Axın istiqamətinin müəyyənləşdirilməsini təmizləyin: Əks quraşdırma xətalarının qarşısını almaq və düzgün sürət tənzimləmə məntiqini təmin etmək üçün klapan gövdəsində işarələnmiş standart axın oxu silindr tərəfinə işarə edir (egzoz tənzimləmə istiqaməti).

     • Kilidilə bilən vibrasiya əleyhinə tənzimləmə: Üst tənzimləmə düyməsi və kilid qozu ilə təchiz edilmişdir. Sürət parametri təyin edildikdən sonra, uzunmüddətli sabit işləməyi təmin edərək, avadanlıq vibrasiyasından qaynaqlanan parametr sürüşməsinin qarşısını almaq üçün qoz kilidlənə bilər.

     • Çox yönlü quraşdırma: Sahədə müxtəlif mürəkkəb boru kəməri yerləşdirmə mühitlərinə uyğunlaşaraq, istiqamət məhdudiyyəti olmadan ixtiyari bucaq quraşdırılmasını dəstəkləyir.

     • Həssas və Dəqiq Tənzimləmə: Dəqiq iynə klapan özəyi hamar addımsız sürət tənzimlənməsini təmin edir, silindr titrəməsi və qeyri-sabit sürət problemlərini effektiv şəkildə həll edir.

7. Əsas seçim fərqi: ASC və AS seriyası

8. Peşəkar Seçim Bələdçisi

     • Mikro Silindr və Kiçik Axın Dövrü: SeçinASC100-06 (G1/8), φ12–φ20 kiçik deşikli silindrlər və dəqiq mikro pnevmatik idarəetmə üçün uyğundur.

     • Standart Adi Silindrlər (Ən Universal): SeçinASC200-08 (G1/4), uyğun φ12–φ40 şərti silindrlər, əksər avtomatlaşdırılmış istehsal xətlərinə, qablaşdırma və sıxma avadanlığına tətbiq olunur.

     • Böyük Buruq Silindr və Yüksək Axın Tələbi: SeçinASC300-10 (G3/8) /ASC300-15 (G1/2), φ50 və daha yuxarı böyük delikli silindrlər və yüksək sürətli ağır yüklü pnevmatik sistemlər üçün.

Bir cümlənin xülasəsi

     SOLH ASC seriyası universal alüminium ərintisi yivli birtərəfli egzoz tənzimləyici klapandır, sərbəst suqəbuledici və dəqiq işlənmiş sürətin tənzimlənməsi, kilidlənə bilən vibrasiya əleyhinə quruluş və sərfəli performansa malikdir. Bu, AirTAC yerli pnevmatik sistemləri ilə geniş şəkildə uyğun gələn standart pnevmatik silindrin qarşılıqlı hərəkəti üçün üstünlük verilən qənaətcil sürət tənzimləyici klapandır.
