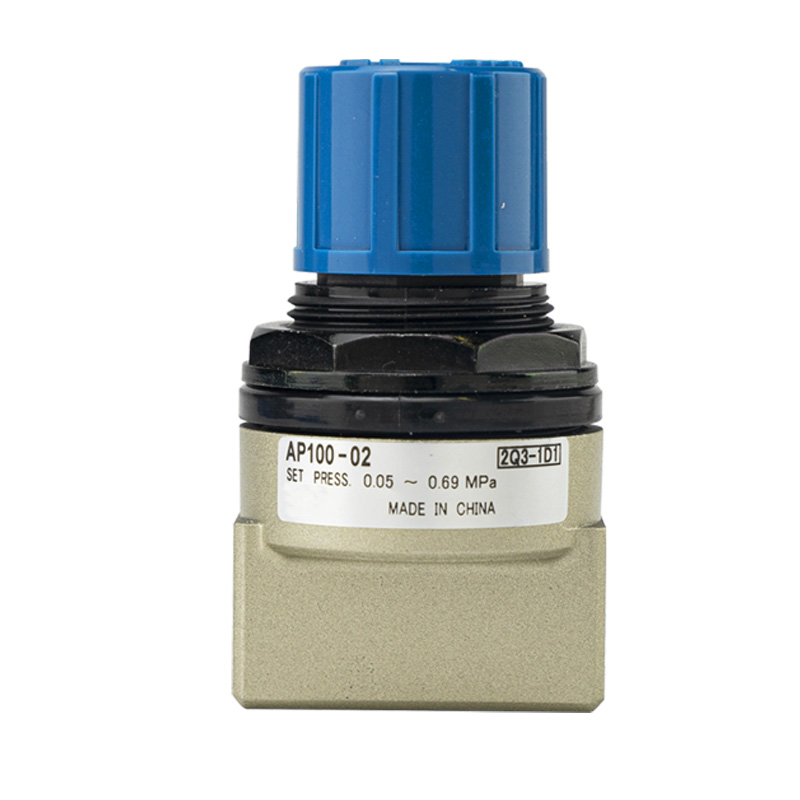

AP100 seriyalı yığcam təzyiq relyef klapan

Brend:Richge Technology tərəfindən SOLH (睿其格科技)

Məhsulun yerləşdirilməsi

     AP100 seriyası miniatür pnevmatik sxemlər üçün birbaşa işləyən yaylı yığcam relyef klapandır. Təzyiq əvvəlcədən təyin edilmiş dəyəri keçdikdə sistem təzyiqini sabitləşdirmək üçün artıq havanı avtomatik olaraq xaric edir. Mini ölçüsü və asan təzyiq tənzimləməsi ilə o, kompakt pnevmatik avadanlıq üçün həddindən artıq təzyiqdən qorunma və yuxarı həddə təzyiqə nəzarət komponenti kimi xidmət edir.

Struktur və İş Prinsipi

     --Struktur: Pilot nəzarəti olmadan birbaşa fəaliyyət göstərən yayı geri qaytarma relyef dizaynı

     --İş məntiqi Qapalı vəziyyət: Sistem təzyiqi təyin edilmiş dəyərdən aşağı Açıq vəziyyət: Sistem təzyiqi təyin edilmiş dəyərə çatır və ya artıqdır, hava ətraf mühitə buraxılır.

     --Tənzimləmə düyməsi, yay və makaradan ibarət sadə mexaniki montaj

     --Xatırlatma: JIS standart təhlükəsizlik klapan kimi sertifikatlaşdırılmayıb, yalnız təzyiqin tənzimlənməsi və dövrə həddindən artıq təzyiqə nəzarət üçün

Əsas Əsas Xüsusiyyətlər

1. Ultra Kompakt Yüngül Tək Bölmə

     Ümumi ölçü 69×40 mm, xalis çəkisi cəmi 0,12 kq. Müstəqil tək gövdəli dizayn birbaşa quraşdırmanı dəstəkləyir, dar və quraşdırılmış avadanlıq sxemləri üçün mükəmməl uyğun gəlir.

2. Kilidilə bilən alətsiz tənzimləmə düyməsi

     Mavi üst düymə əlavə alətlər olmadan birbaşa təzyiq ayarını həyata keçirir. Kilidləmə strukturu sabit uzunmüddətli əməliyyat üçün vibrasiya və ya səhv işləmə nəticəsində yaranan təzyiqin gözlənilməz yerdəyişməsinin qarşısını alır.

3. İkiqat tənzimlənən təzyiq diapazonu və yüksək relyef axını

     Standart model tənzimlənən diapazon: 0,05–0,69MPa Aşağı təzyiqli X201 versiyası: 0,02–0,2MPa Maksimum icazə verilən iş təzyiqi 1,0MPa-a çatır; böyük daxili axın kanalı təzyiqin sürətli buraxılmasını təmin edir.

4. Diversifikasiya olunmuş İp Seçimləri və Çevik Montaj

     Mövcud port ölçüləri: 1/8"(01), 1/4"(02) Fərdiləşdirilə bilən yiv standartları: Rc, NPT, G yivli İki quraşdırma yolu: birbaşa yivli montaj və ya mötərizənin bərkidilməsi Clear IN/OUT işarəsi bir istiqamətli hava axınının quraşdırılmasını təmin edir.

5. Korroziyaya davamlı və sabit uzun xidmət müddəti

     -5 ℃ ilə +60 ℃ arasında geniş temperatur tolerantlığına malik preslənmiş alüminium ərintisi klapan gövdəsi. Quru sıxılmış hava üçün nəzərdə tutulmuşdur, yağsız əməliyyat texniki xidmət xərclərini azaldır.

Texniki Spesifikasiyalar Cədvəli

Model Kodu Tərifi

Nümunə: AP100-02-B-N

     --AP100: Məhsul bazası seriyası

     --01 / 02: Müvafiq port ölçüsü

     --B: Montaj braketi ilə təchiz edilmişdir; boş = mötərizəsiz

     --N: NPT ipi; boş = standart Rc ipi; F = G ip

     --Suffix X201: Aşağı təzyiqin tənzimlənməsi versiyası

Tipik Tətbiq Ssenariləri

     Silindr tamponu və son vəziyyətdə zərbənin udulması Aşağı axın təzyiq tənzimləyiciləri üçün həddindən artıq təzyiqdən qorunma 3C, elektron və tibb sənayesi üçün kompakt aparatlar və kiçik avtomatlaşdırma avadanlığı Ümumi pnevmatik hava dövrələri üçün yuxarı təzyiq həddi kilidi Sabit təzyiq yuxarı həddi tələb edən laboratoriya testi və eksperimental boru kəmərləri.

Bir cümlənin xülasəsi

     AP100 müstəqil kompakt relyef klapan kilidlənə bilən düymə tənzimlənməsini, 0,05–0,69MPa tənzimlənən diapazonu və miniatür pnevmatik sistemlərin yuxarı təzyiq həddinə nəzarəti üçün optimal həll olan birbaşa montaj strukturunu birləşdirir.
