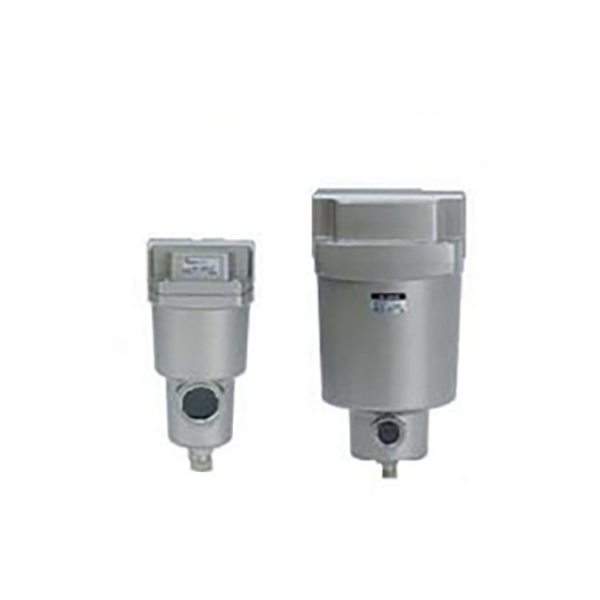

AFF / AM Seriyası Sıxılmış Hava Təmizləmə Filtri (Əsas Xətt)

Brend:Richge Technology tərəfindən SOLH

Seriyanın Yerləşdirmə və Əsas Funksiyaları

     AFF və AM əsas birləşmiş hava mənbəyi təmizləyici qurğunu təşkil edir. AFF bərk çirkləri və qatılaşdırılmış su damcılarını təmizləmək üçün ilkin qaba filtr rolunu oynayır, AM isə mikro yağ aerozolunu aradan qaldırmaq, sıxılmış havanın təmizliyini yaxşılaşdırmaq və aşağı axın pnevmatik ötürücüləri tam qorumaq üçün dəqiq yağ dumanı ayırıcısıdır.

  1. AFF Series Main Line Coarse Filter

     -- Filtrasiya dəqiqliyi: 1μm, 99% hissəcik tutma dərəcəsi (köhnə 3μm dərəcəsindən təkmilləşdirilmişdir)

     -- Əsas funksiya: Böyük toz, pas qalıqları və toplu qatılaşdırılmış suyu təmizləyin, ön birinci filtrasiya kimi 99% su ayırma səmərəliliyi

     -- Təmizlik standartı: ISO8573-1:2010 [4:7:4]

  2. AM Seriyası Yağ Dumanı Ayırıcı (İncə Filtr)

     -- Filtrləmə dəqiqliyi: 0,1μm, 99% mikro yağ dumanının tutulma dərəcəsi (köhnə 0,3μm səviyyəsindən təkmilləşdirilmişdir)

     -- Əsas funksiya: Tam yağ dumanının ayrılması, çıxışda qalıq yağ konsentrasiyası ≤1mg/m³ (0,8ppm), yağsız yağlama prosesinin tələblərinə tam uyğundur

     -- Təmizlik standartı: ISO8573-1:2010 [2:7:3]

  3. Ortaq Ümumi Üstünlüklər

     -- Ultra aşağı təzyiq düşməsi ≤5kPa, enerjiyə qənaət, axın tutumu ənənəvi modellərə nisbətən 20% artıb

     -- Yüngül paslanmayan poladdan hazırlanmış maye saxlama qabı, maksimum çəki azaldılması 52%-ə qədər

     -- Vizual texniki xidmət haqqında xatırlatma: filtrin dəyişdirilməsi vaxtını qiymətləndirmək üçün qırmızı halqa ilə standart daxili tıxanma göstəricisi; modelin tez identifikasiyası üçün rəng kodlu filtr uç qapaqları

     -- Modul kaskad dizaynı, çox səviyyəli ultra təmiz hava tələblərinə cavab vermək üçün AMD / AMH ultra incə filtrləri ilə seriyalı şəkildə birləşdirilə bilər

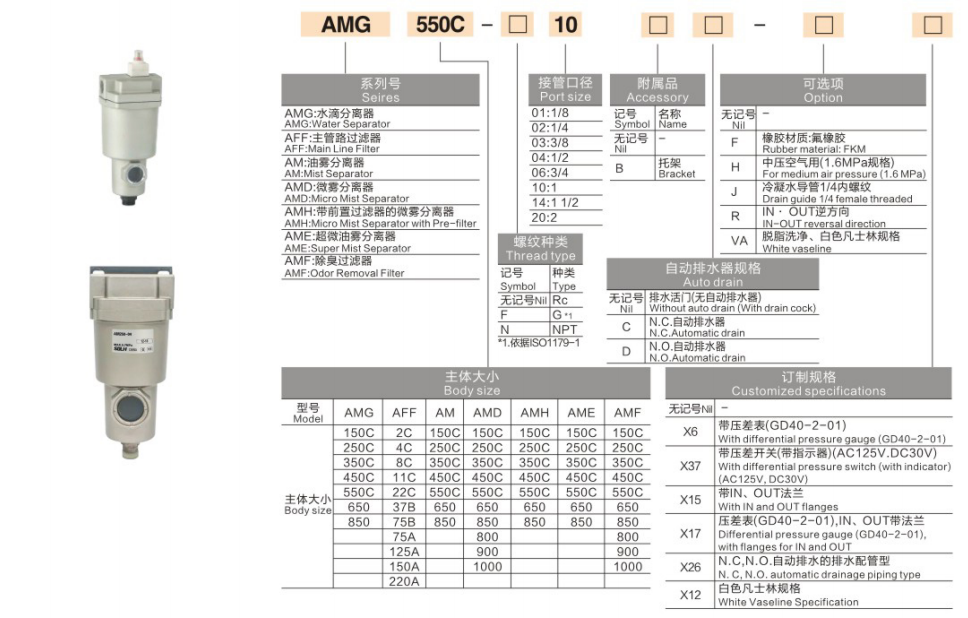

Model Adlandırma Qaydasını tamamlayın

 1. Nümunə Modellər: AFF40-04 ; AM50-10D

  2. Standart Sifariş Nümunələri

     -- AFF qaba filtr, 1/2" port, avtomatik drenaj: AFF40-04D

     -- AM yağ dumanı ayırıcı, 1" port, avtomatik drenaj: AM50-10D

     -- Yüksək axın 7000 L/dəq, 1,5" port: AM70D-14

Universal Texniki Spesifikasiyalar (Standart Test Vəziyyəti: 0.7MPa, 20℃)

  1. Ümumi Ümumi Parametrlər

     -- Tətbiq olunan mühit: Sıxılmış hava (əvvəlcədən filtr ≥40μm yuxarı axın tələb olunur)

     -- İş təzyiqi diapazonu: 0,1~1,0 MPa; partlamaya davamlı təzyiq 1,5 MPa

     -- İşləmə mühitinin temperaturu: -5 ~ 60 ℃ (qabın içərisində buz əmələ gəlməsi yoxdur)

     -- Drenaj konfiqurasiyası: Standart olaraq əl ilə drenaj; -D şəkilçisi vasitəsilə avtomatik boşalma isteğe bağlıdır

  2.Tam seriyalı axın və ölçü parametrləri cədvəli

Addım-addım Seçim Təlimatları

  1. Filtrləmə dərəcəsinə uyğunluq sxemi

     -- Adi ümumi pnevmatik sxemlər: AFF (1μm qaba filtr) → təzyiq tənzimləyicisi → yağlayıcı

     -- Yağsız dəqiq avtomatlaşdırma avadanlığı: AFF → AM (0,1μm yağ dumanı ayırıcı) → terminal avadanlığı

     -- Ultra yüksək təmizlik yarımkeçirici / optik proses: AFF → AM → AMD (0,01μm ultra incə filtr)

  2. Flow Margin hesablanması

     -- Ümumi sistem maksimum hava istehlakından 1,2~1,5 dəfə yüksək nominal axını olan modeli seçin; həddindən artıq yüklənmiş axın filtrasiya səmərəliliyini kəskin şəkildə azaldacaq və təzyiq itkisini artıracaq.

  3. Drenaj rejiminin seçimi

     -- 24 saat nəzarətsiz davamlı istehsal, yüksək kondensat məhsuldarlığı: -D avtomatik drenaj versiyasını seçin

     -- Fasiləli aşağı tezlikli avadanlıq: standart əl ilə drenaj növü kifayətdir

  4. Port uyğunluğu prinsipi

     -- Magistral boru kəmərinin diametri ilə ardıcıl filtr portunun ölçüsü; əlavə təzyiq düşməsinin qarşısını almaq üçün diametrini azaltmaq/artırmaqdan çəkinin.

Tipik Sənaye Tətbiqi Ssenariləri

     -- Ümumi sənaye avtomatlaşdırılması: CNC dəzgahları, hava silindrləri, solenoid klapanların ön hissəsində su və yağın çıxarılması

     -- Qida və əczaçılıq istehsalı: məhsulun çirklənməsinin qarşısını almaq üçün yağsız təmiz hava mənbəyi

     -- 3C elektronika və örtük emalatxanaları: səth örtük qüsurlarının və dəqiq komponentlərin çirklənməsinin qarşısını almaq üçün yağ dumanını aradan qaldırın

     -- Hava kompressorunun sonrakı emal sistemi: ümumi hava təmizliyini yüksəltmək üçün soyuducu / adsorbsiya hava quruducuları ilə kaskadlı

Performans müqayisəsi: AFF VS AM

Bir cümlənin xülasəsi

     SOLH AFF 1μm əsas xətt qaba filtr və AM 0.1μm yağ dumanı ayırıcısı, ümumi pnevmatik, qida, tibbi, yağsız hava müalicəsi üçün ISO8573-1 standartına uyğun, tam 300~14500 L/dəq axın diapazonu, vizual tıxanma göstəricisi və əlavə avtomatik drenajı olan modul kaskadlı hava təmizləyici qurğular təşkil edir.
