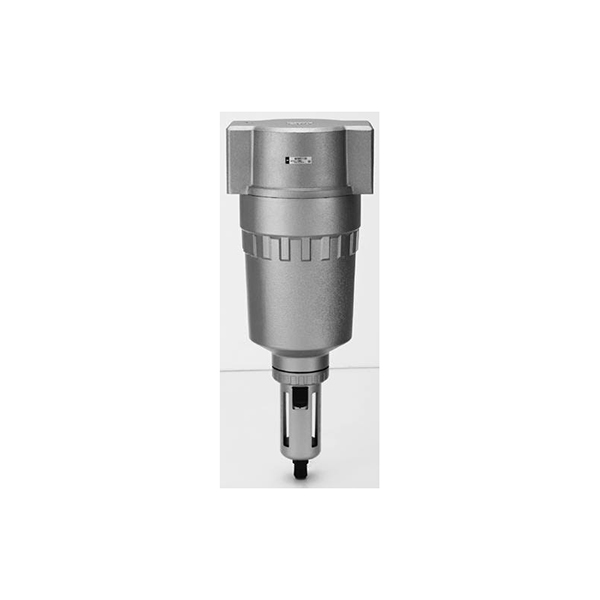

AF800 / AF900 Seriyası Böyük Tutumlu Yüksək Axınlı Hava Filtri

Brend:Richge Technology tərəfindən SOLH

Məhsula Baxış

     SOLH AF800 və AF900, SMC orijinal AF800/AF900 ilə tam ölçüyə və performansa görə dəyişdirilə bilən sənaye iri çaplı yüksək tutumlu magistral boru kəməri hava filtrləridir. Hava kompressorunun əsas hava mənbəyi, bütün istehsal xətti mərkəzləşdirilmiş hava təchizatı və çox klapanlı ada yüksək axınlı pnevmatik sistemlər üçün nəzərdə tutulmuşdur. Kiçik split hava xidməti qurğularından AF200/300/400 fərqli olaraq, onlar böyük axın kanalı, ultra yüksək təmizləyici axın və böyük tutumlu su toplama qabına malikdir.

     O, sıxılmış havanın içərisində qatılaşdırılmış suyu, pas və toz çirklərini mərkəzdənqaçma üsulu ilə ayırır, aşağı axın solenoid klapanları, silindrləri, vakuum ejektorlarını və böyük pnevmatik ötürücüləri tam qoruyur, bütün pnevmatik xəttin nasazlıq dərəcəsini xeyli azaldır.

İki tam spesifikasiya:

   1.  AF800: Orta böyük axın, port G1¼ / G1½ (1,25 / 1,5 düym)

   2.  AF900: Əlavə böyük magistral boru kəməri filtri, port G2 (2 düym)

     Əlavə aksesuarlar: Əl ilə drenaj / üzən avtomatik drenaj, çox dərəcəli filtr elementi, şəffaf PC qabı / partlamaya davamlı metal qab. Dəzgah qrupları, litium batareya istehsal xətləri, boyama emalatxanaları və yüksək enerjili hava mənbəyi tələbi ilə tam kimyəvi avadanlıqla geniş şəkildə uyğunlaşdırılır.

Model Kodlaşdırma Qaydasını tamamlayın

   Tam sifariş kodu formatı: AF800-F16 / AF900-F20 - □ - □

    1. AF800 / AF900: Böyük tutumlu yüksək axınlı hava filtri üçün seriya kodu

    2. F12 / F16 / F20: Port ipinin ölçüsü

     -- F12 = G1¼ (1,25")

     -- F16 = G1½ (1,5")

     -- F20 = G2 (2")

   3. Orta şəkilçi: Dren növü

     -- Boş: Standart əl ilə drenaj

     -- AD47: NC normal olaraq qapalı float avtomatik drenajı (PC qabı üçün, avadanlıq bağlandıqdan sonra hava sızması yoxdur)

     -- AD48-6: Normal açıq üzən avtomatik drenaj YOXDUR (neylon metal qab üçün, davamlı avtomatik drenaj)

   4. Sonluq şəkilçisi: Su qabı materialı seçimi

     -- Boş: Standart şəffaf kompüter qabı + toqquşmaya qarşı metal qoruyucu örtük

     -- M: Maye səviyyəsini müşahidə pəncərəsi olan pas keçirməyən metal qab (tozlu, yağlı, açıq havada sərt mühitlər üçün)

     -- MG: Suyun həcmini uzaqdan müşahidə etmək üçün quraşdırılmış maye səviyyəsini ölçən metal qab

   5. Filtr elementinin dəqiqliyi fərdiləşdirilə bilər:

     -- Standart 5μm; isteğe bağlı 2μm yüksək dəqiqlik, 10/20/40/70/100μm qaba filtr

Universal Əsas Texniki Spesifikasiya Cədvəli

Daxili struktur və filtrasiyanın iş prinsipi

  1. Mərhələ1: Mərkəzdənqaçma Su Ayırma Bələdçi Quruluşu

     -- Hava axını tangens istiqaməti üzrə yüksək sürətlə fırlanır; mərkəzdənqaçma qüvvəsi maye qatılaşdırılmış su, yağ damcıları və iri pas hissəciklərini qabın daxili divarına atır, onlar çəkisi ilə dibinə çökür. Filtr elementinin yükünü azaltmaq və dəyişdirmə dövrünü uzatmaq üçün 95%-dən çox maye çirkləndiricilər əvvəlcədən ayrılır.

  2. Mərhələ 2: Çoxqatlı Fiber Filtr Elementi

     -- Mərkəzdənqaçma susuzlaşdırmadan sonra sıxılmış hava kiçik bərk toz və incə yağ aerozol hissəciklərini tutmaq üçün çox qatlı lif filtr kartricindən keçir. 2μm yüksək dəqiqlikli versiya dəqiq mütənasib klapanlar və vakuum dövrələri üçün ultra təmiz hava mənbəyi təmin edir.

  3. Qabın üstündə quraşdırılmış su sıçratma arakəsmə bölməsi

     --  Təmiz hava boru kəmərinə hava axını ilə maye suyun ikincil daxil olmasının qarşısını almaq üçün dibində çökmüş suyu təcrid edir.

  4. Çıxarıla bilən su qabı + drenaj qurğusu

     Drenaj klapanı iki drenaj həlli ilə aşağıya inteqrasiya edilmişdir:

     -- Əllə boşaltma: Yığılmış suyu əl ilə boşaltmaq üçün alt düyməni basın

     -- Avtomatik üzən drenaj: Su drenajı avtomatik açmaq üçün ərəfəyə çatdıqda float yüksəlir, fasiləsiz istehsal xətləri üçün nəzarətsiz işləmə

   5. Sərt anodlaşdırılmış alüminium ərintisi əsas gövdə

     -- Ultra aşağı hava axını müqaviməti ilə böyük düz axın kanalı, tam altında aşkar təzyiq düşməsi olmadan sabit hava təchizatı

     -- böyük axın yükü; yağ və korroziyaya qarşı səth müalicəsi.

Əlavə Aksessuarlar və Material Seçimi Bələdçisi

   1. Üç Su Kasası Seçimləri

   1.1 Standart şəffaf PC qabı (zavod standartı)

     -- Üstünlük: emalatxananın dəmir qırıntıları ilə qırılmasının qarşısını almaq üçün metal anti-toqquşma qabığı ilə təchiz edilmiş real vaxt rejimində su səviyyəsinin vizual müşahidəsi. Quru qapalı adi avtomatlaşdırılmış istehsal xətləri üçün uyğundur.

   1.2 Neylon metal qoruyucu qab (M şəkilçisi)

     -- Üstünlük: Yüksək təsir müqaviməti, kəsici maye və UV hava müqaviməti, kövrək çatlama riski yoxdur. Tozlu yağlı boyama və yüksək temperaturlu dəzgah üçün çətin iş şəraiti üçün idealdır.

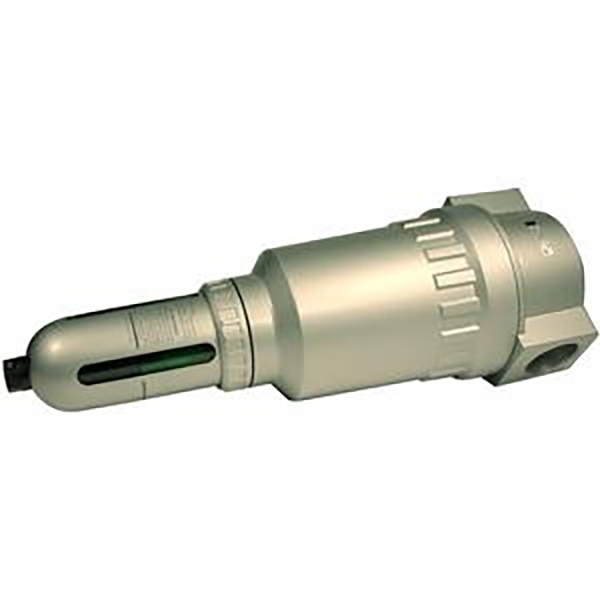

   1.3 Maye səviyyəsini ölçən metal qab (MG şəkilçisi)

     -- Metal gövdə üzərində xarici müşahidə pəncərəsi, işıqdan qorunan qapalı partlayışa davamlı mühitlər üçün oxuna bilən su həcmi, kimyəvi və partlayışa davamlı emalatxanalar üçün üstünlük verilir.

   2. İki Avtomatik Drenaj Modeli Müqayisə Cədvəli

  3. Filtr Elementinin Dəqiq Seçimi Bələdçisi

     -- 5μm standart filtr: Əksər dəzgahlar, silindrlər və solenoid klapanlar üçün universaldır, ən yaxşı qiymət performansı

     -- 2μm yüksək dəqiqlikli filtr: Vakuum ejektorları, dəqiq mütənasib tənzimləyicilər, 3C elektronika istehsal xətləri üçün təmiz hava sxemləri

     -- 10~100μm qaba filtr: Aşağı axındakı dəqiq hava mənbəyi komponentlərini qorumaq üçün hava kompressorunun çıxışında ilkin ön filtr.

Əsas Məhsulun Rəqabət Üstünlükləri

   1. Böyük buruqlu ultra aşağı axın müqaviməti

     -- 1,25/1,5/2 düymlük düz keçirici klapan gövdəsi kiçik AF seriyalarından daha böyük axın en kəsiyi ilə. Çox silindrli və çox klapanlı adaların sinxron hərəkəti zamanı minimum təzyiq zəifləməsi, bütün avadanlıqlar üçün sabit çıxış itkisi.

   2. Böyük tutumlu su saxlama kamerası

     -- 45 sm³ böyük həcmli qab tez-tez drenaj tezliyini azaldır, hava kompressorlu magistral boru kəmərində mərkəzləşdirilmiş filtrasiya üçün mükəmməldir.

  3. Ağır iş şəraiti üçün tam əhatə

     -- Qapalı, açıq, boyalı tozlu və kimyəvi partlayışa davamlı mühitlərə tətbiq olunan şəffaf PC/metal partlamaya davamlı qabın pulsuz seçimi.

  4. Uyğun tam bütün xətt hava mənbəyi həlli

     -- AR800/AR900 böyük axın təzyiq tənzimləyicisi və AL800/AL900 yağ dumanı sürtkü yağlayıcısı ilə birləşdirilə bilər ki, AFC iki bölməli / AC üç vahidli böyük tutumlu hava xidməti qurğusu, tam əsas hava mənbəyi emal qurğusu.

  5. İdxal markaları ilə tam dəyişdirilə bilər

     -- Beynəlxalq əsas markalarla ardıcıl montaj ölçüsü, ip spesifikasiyası və filtr elementinin ölçüsü. Boru kəmərlərini və ya mötərizələri dəyişdirmədən hava kompressorunun magistral boru kəmərinin yenilənməsi üçün birbaşa dəyişdirilməsi.

  6. Aşağı texniki xidmət və uzun xidmət müddəti

     -- Mərkəzdənqaçma ilə əvvəlcədən ayırma filtr elementinin çirklənmə sürətini yavaşlatır; filter kartuşu istehlak materialının dəyişdirilməsi xərclərini azaltmaq üçün sökülə, təmizlənə və təkrar istifadə edilə bilər.

Standart Tam Hava Mənbəsinə Uyğun Həllər

  1. Həll 1: Ağır Yük İstehsalat Xətti Əsas Hava Mənbəsi 3 Vahid Yığma

     -- Hava kompressoru çıxışı → AF900-F20 Filtr + AR900 Tənzimləyici + AL900 Yağlayıcı (AC900 üç hissəli qurğu) → PA neylon magistral boru kəməri qolu → 4V klapan adaları, MSQ fırlanan masa silindrləri, hər stansiyada 4F ayaq əməliyyat konsolları

  2. Həll 2: Partlayışa davamlı Litium Batareya və Boyama Seminarları üçün Yağsız İki Bölmə Quraşdırma

     -- Hava kompressoru magistral boru kəməri → AF800-F16 metal qab filtri + AR800 tənzimləyicisi (AFC800 iki bloklu, sürtkü yağını çıxarın) → 50-VFE/50-VPE partlayışa davamlı solenoid klapanlar + ZU vakuum ejektoru tutma stansiyaları

  3. Həll 3: Kiçik Maşın Alətləri Qrupları üçün Mərkəzləşdirilmiş Hava Təchizatı

     -- AF800-F12 (G1¼) yüksək axın filtri → 3F ayaq klapanları, SC standart silindrləri və C110 hava üfürmə silahları ilə çoxlu dəzgahları təmin edən çoxtərəfli PU/PA magistral boru kəməri

Tipik Sənaye Tətbiqi Ssenariləri

     -- Böyük CNC dəzgah klasterləri, ağır ştamplama və perçinləmə avadanlığı əsas hava mənbəyi

     -- Litium batareya örtüyü, hüceyrə montajı partlayışa davamlı avtomatlaşdırılmış istehsal xətləri

     -- Avtomobilin tam rənglənməsi, mürəkkəb və toz partlayışa davamlı emalatxanaları

     -- Böyük qablaşdırma xətləri, logistika çeşidlənməsi çoxstansiyalı mərkəzləşdirilmiş hava təchizatı

     -- Kimyəvi boru kəmərinin klapanının avtomatik idarə olunması, tam pnevmatik avadanlığı dəstəkləyən neft və qaz

     -- Aşağı axındakı dəqiq hava mənbəyi komponentlərini qorumaq üçün hava kompressoru otağının ana girişində ilkin ön filtr

Seçim və Əməliyyat Xüsusiyyətləri Qeydləri

  1. Axın seçimi qaydası

     -- Tək boru kəmərində silindrlərin və klapan adalarının ümumi hava sərfi 6000 L/dəq-dən çox olarsa, AF800 seçilməlidir; 12000 L/dəq üzərində AF900 seçin. Kiçik AF200/300 yüksək axına tab gətirə bilmir, bu da ciddi təzyiq azalmasına və silindrin qeyri-kafi itməsinə səbəb olur.

  2. Qab seçimi Qırmızı Xətt

     -- Rəngləmə, kəsici mayenin yağlı mühiti, açıq havada və partlayışa davamlı ərazilərdə standart PC şəffaf qabdan istifadə etmək qadağandır. Zərbədən sonra çatlama və su sızması nəticəsində yaranan təhlükəsizlik təhlükələrinin qarşısını almaq üçün M/MG metal versiyasına keçməlidir.

  3. Vakuum sxemləri üçün məcburi qayda

     -- Vakuum tutma istehsal xətləri yalnız AFC iki aqreqat montajını (yağlayıcısız) qəbul edir. ZU/ZB vakuum ejektorlarının sürtkü yağını bloklayan ucluqlarının qarşısını almaq üçün AL yağ dumanı sürtkü qurğusunu sıra ilə birləşdirə bilməz.

  4. Quraşdırma İstiqaməti Standartı

     -- Klapanın gövdəsinin üstündə çap edilmiş IN/OUT hava axını oxu, ox hava girişi istiqamətində ciddi şəkildə quraşdırın; kondensasiya olunmuş suyun normal oturmasını və yığılmasını təmin etmək üçün su qabı şaquli olaraq aşağıya baxmalıdır.

  5. Baxım dövrü tələbləri

     -- PC qabı: Hər gün yığılan suyu yoxlayın; avtomatik drenaj modeli hər həftə şamandıra tıxanmasını yoxlayır

     -- 5μm standart filtr elementi: Hər 30 gündən bir təmizləyin, ağır toz şəraitində hər 15 gündən bir dəyişdirin

     -- 2μm yüksək dəqiqlikli filtr elementi: Hər 15 gündən bir dəyişdirin

     -- Baxımdan əvvəl: Kasanı və filtr kartuşunu çıxarmazdan əvvəl ön əsas HSV əl ilə bağlama klapanını, işlənmiş boru kəmərinin qalıq təzyiqini bağlayın.

Bir cümlənin xülasəsi

     SOLH AF800/AF900 böyük tutumlu magistral boru kəməri hava filtri 12000 ~ 20000 L/dəq ultra yüksək axın, isteğe bağlı avtomatik üzən drenaj və şəffaf/metal partlayışa davamlı su qabı ilə mərkəzdənqaçma ilə qabaqcadan ayırma strukturunu qəbul edir, AR/AL800/900-ə uyğundur, tam xidmət və ilkin hava sızdırmazlığı üçün avadanlıq yaratmaq üçün. kompressor magistral xətləri, litium batareya, rəngləmə və ağır maşın alətləri mərkəzləşdirilmiş hava təchizatı sistemləri.
