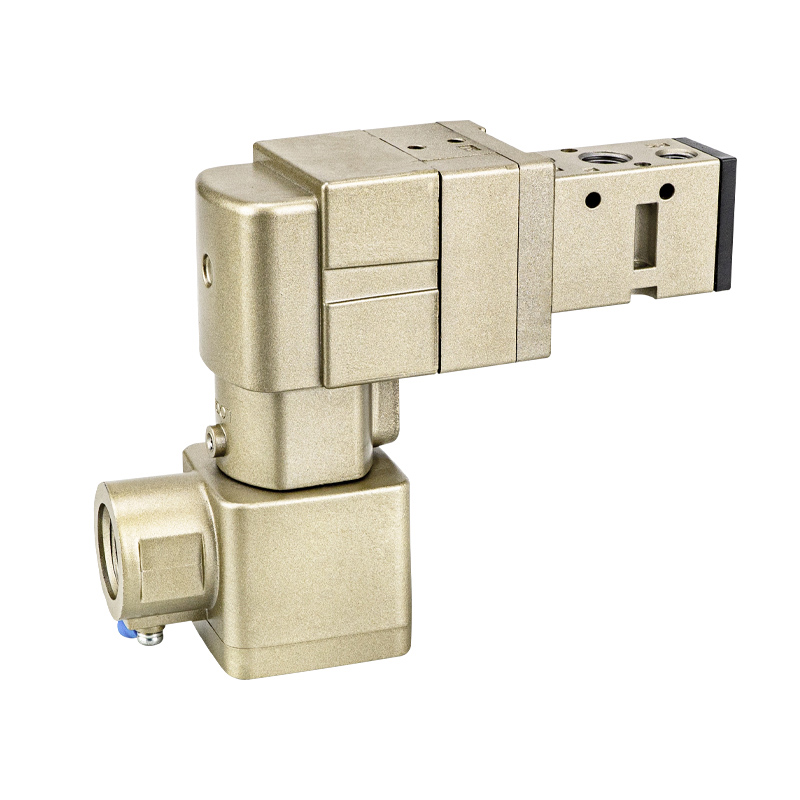

50-VFE / 50-VPE Series Pilot idarə olunan partlayışa davamlı solenoid klapanlar

Brend:Richge Technology tərəfindən SOLH

 I. Məhsula Baxış

     SOLH 50 seriyası iki əsas modelə bölünmüş alova davamlı pilot tərəfindən idarə olunan partlayışa davamlı solenoid klapan məhsul xəttidir:

     --50-VFE: 5/2 yollu alova davamlı solenoid klapan

     --50-VPE: 3/2 yollu alova davamlı solenoid klapan

     Bütün seriya Ex d Ⅱ BT4 odadavamlı sertifikatı, məcburi Çin Ex-CCC partlayışa davamlı sertifikatı və IPX6 suya və toz keçirməzliyi ilə beynəlxalq TIIS partlayışa davamlı təsdiqi ilə sertifikatlaşdırılmışdır. O, Zona 1 və Zona 2 yanar və partlayıcı qaz mühitləri, o cümlədən örtük, litium batareya, kimyəvi, mürəkkəb, toz qablaşdırma və neft və qaz dəstəkləyici avadanlıqlar üçün uyğundur.

     Bütün rulonlar vahid 3,5 Vt enerji istehlakını, yağlanmayan dizaynı bölüşür və iki quraşdırma formasını dəstəkləyir: fərdi yivli montaj və çoxstansiyalı manifold klapan adası.

İki Model Arasındakı Əsas Fərq

     --50-VFE: İkitərəfli silindrlərin iki istiqamətli idarə edilməsi üçün

     --50-VPE: Vakuum mənfi təzyiq və tək təsirli silindrli dövrələrə uyğundur

     Partlayışa davamlı korpus və rulonlar iki model arasında tamamilə dəyişdirilə bilər, klapan hava keçidləri və manifold əsasları isə tamamilə dəyişdirilə bilməz.

2. Universal Partlayışa Dayanıqlı Standart Spesifikasiyalar (Hər iki Modelə Uyğundur)

2.1: Partlayış Təhlükəsizliyi Parametrləri

     --Partlama İşarəsi: Ex d Ⅱ BT4 Gb (Maks. səth temperaturu T4: 135℃); isteğe bağlı aşağı temperaturlu T5 / T6 versiyaları

     --Mühafizə sinfi: IPX6, su sıçramasına qarşı davamlıdır, rütubətli və tozlu atelye mühitlərində sabitdir

     --Sertifikatlar: Çin məcburi Ex-CCC, Yapon TIIS, IEC beynəlxalq partlayışa davamlı standart, RoHS ekoloji uyğunluq

     --Təhlükəli zonalar: qaz partlayışı zonası 1, zona 2; etilen, propilen, boya həlledicisi və yanan toz iş mühitlərinə uyğundur

     - Naqil Seçimləri: Elektrik qığılcımının sızmasının qarşısını almaq üçün T tipli metal alov keçirməyən kabel vəzi, L tipli alov keçirməyən rozetka naqil qutuları

     --Bobin Gərginlikləri: DC24V / DC12V, AC220V / AC110V; daimi 3.5W rulon gücü, partlayış təhlükəsizliyi üçün aşağı istilik istehsalı

2.2 Ümumi mexaniki parametrlər

     --İş mühiti: Quru təmiz sıxılmış hava, inert qaz; vakuum əməliyyatı yalnız 50-VPE üçün mövcuddur

     --Yağlama: Yağlamasız, AFC-nin yağsız hava kombinasiyası ilə uyğunlaşdırılmışdır; Vakuum dövrələri üçün AC/BC yağ dumanı üçlü qurğuları qadağandır

     --Manual Override: Təkan tipli əl sancağı, söndürülmə vəziyyətində dövrə sınağı üçün isteğe bağlı olaraq kilidlənə bilən / kilidlənməyən

     --Quraşdırma: Vana cazibə məhdudiyyəti olmadan istənilən bucaqda quraşdırıla bilər

     --Maks Kommutasiya Tezliyi: 1Hz dövrü; Cavab müddəti ≤45ms (0,5MPa standart hava təchizatı altında sınaqdan keçirilmişdir)

     --İşləmə temperaturu: T4 versiyası: -10℃ ~ +50℃; T6 aşağı temperatur versiyası: -10 ℃ ~ + 40 ℃ (daxili buzlanmaya icazə verilmir)

3.  50-VFE Series 5-Portlu Partlayışa Dayanan Solenoid Valf (50-VFE3000 / 5000 Series)

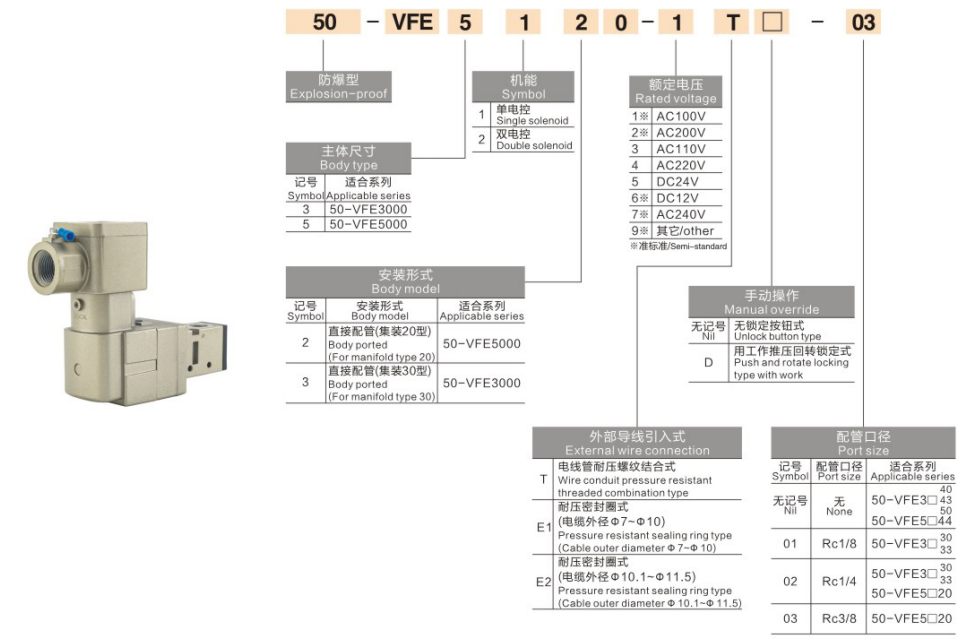

3.1 Model Kodu Tərifi (Məsələn: 50-VFE51201T)

     --50: Alova davamlı seriya kodu

     --VFE: 5/2-yollu elastik möhür pilot spool klapan

     --5: 5000 yüksək axın spesifikasiyası

     --1: Tək solenoid yayı geri qayıdır

     --2: Yivli birbaşa montaj

     --0: Standart konfiqurasiya

     --1: G1/4 port ipi

     --T: Alova davamlı metal kabel rakoru

Modelin alt spesifikasiyası

     --50-VFE3000:Kompakt aşağı axın, effektiv bölmə sahəsi 18mm², Cv=1.0, G1/8 port

     --50-VFE5000:Əsas standart axın, effektiv bölmə sahəsi 45mm², Cv=2.5, G1/4 əsas port

3.2 Quruluş və Hava Devresi Məntiqi (5/2 Yol)

    --Port tərifi:P təchizatı girişi, A çıxışı, B çıxışı, R1/R2 iki müstəqil egzoz portu; əsas klapan + pilot klapan mərkəzləşdirilmiş egzoz, naqil sxemini sadələşdirmək üçün ayrıca pilot egzoz borularına ehtiyac yoxdur

     --Spool Strukturu:Pilot makara elastik möhürü; makaranı idarə etmək üçün minimum 0,15MPa təzyiq fərqi tələb olunur, vakuum mənfi təzyiq altında dəyişə bilməz

Funksional rejimlər

    --Oxule solenoid (şəkil 1):Enerjili → P→A, B→R2; gücü söndürmə yayın sıfırlaması → P→B, A→R1, silindrin birtərəfli sıfırlanması

    --İkiqat solenoid (şəkil 2):Yaddaşın bağlanması funksiyası, elektrik kəsildikdən sonra klapan mövqeyini saxlayır, uzun müddət təzyiq saxlayan sıxma stansiyaları üçün idealdır

3.3 Uyğun Quraşdırma Aksesuarları

     --Yivli montaj:Birbaşa G1/8, G1/4 yivli birləşmə, KQ2 itələyici fitinqlər və PU/PA pnevmatik boru ilə uyğun gəlir

     --Manifold klapan adası:Xüsusi 5 portlu manifold bazası 50-VV5FE3 (3000 seriyası üçün) / 50-VV5FE5 (5000 seriyası üçün), 10 stansiyaya qədər mərkəzləşdirilmiş hava təchizatını dəstəkləyir; manifold hava kanalları yalnız VFE klapanlarına uyğundur, VPE 3 portlu klapanlarla qarışıq montaj qadağandır

3.4 Tipik tətbiqlər (yalnız ikiqat təsirli silindrli dövrələr üçün)

     -- Partlayışa davamlı istehsal xətlərində ikiqat təsirli ötürmə, tıxac, ştamplama sıxma silindrləri

     --NAMUR pnevmatik top klapan / kəpənək klapan aktuatoru kimyəvi boru kəmərləri üçün keçid nəzarəti

     --Örtük və litium batareya toz emalatxanaları üçün mərkəzləşdirilmiş klapan ada avtomatlaşdırılması

     --Bütün partlamaya davamlı pnevmatik sistemlər iki istiqamətli silindrin uzadılması və geri çəkilməsi hərəkətini tələb edir

3.5 Məhdudiyyət Qeydi

     Vakuum dövrələri qəti qadağandır. Mənfi təzyiq altında kifayət qədər təzyiq diferensialı olmadan, makara dəyişə bilməz, bu da sorma qabının itməsinə və silindrin nasazlığına səbəb olur. Yalnız standart 0,2~0,9MPa müsbət hava təchizatı ilə uyğun gəlir.

4. 50-VPE Series 3-Portlu Partlamaya Dayanan Solenoid Valf (50-VPE500 / 700 Series)

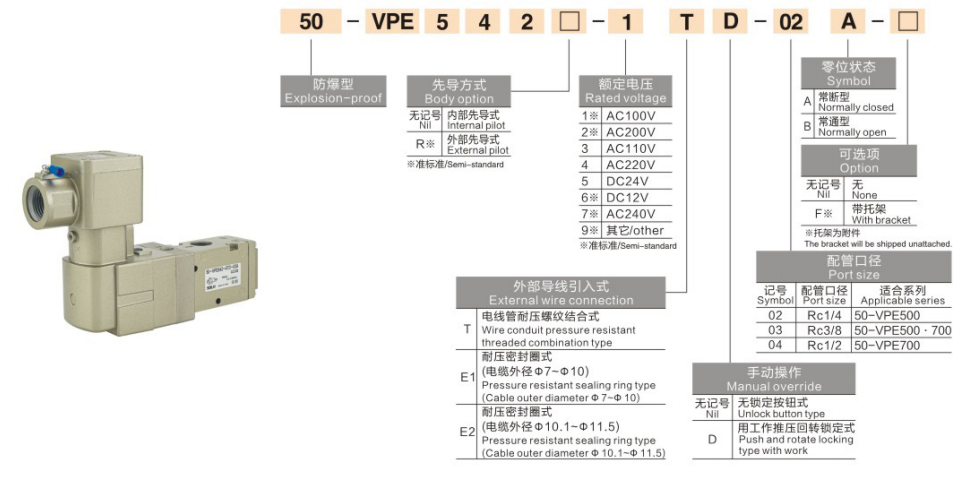

4.1 Model Kodu Tərifi (Məsələn: 50-VPE54201T)

     --50: Alova davamlı seriya kodu

     --VPE: 3/2-yollu elastik möhür pilot poppet klapan

     --542: VP500 spesifikasiyası, yivli normal qapalı NC

     --0: Standart konfiqurasiya

     --1: G1/4 port ipi

     --T: Alova davamlı metal kabel rakoru

Modelin alt spesifikasiyası

     --50-VPE500: Standart axın, effektiv kəsik sahəsi 41,4 mm², Cv=2,3, adi vakuumla işləmə üçün

     --50-VPE700: Yüksək axın, effektiv kəsik sahəsi 72mm², Cv=4.0, böyük vərəq və çox deşikli karton vakuum daşınması üçün

4.2 Quruluş və Hava Dövrəsi Məntiqi (3/2 Normalda Bağlı NC, dəyişdirilə bilməz)

     --Port Tərifi: P təchizatı girişi, A çıxışı, R tək egzoz; müstəqil pilot egzoz portu PE. Yüksək tozlu partlayışa davamlı zonalarda xarici boru kəmərləri işlənmiş qazı təhlükəsiz ərazilərə yönəldə bilər

     --Spool Strukturu: Pilot sərt möhürlənmiş poppet növü, sıfır diferensial təzyiq işə salınması, -101.2kPa-a qədər tam vakuum altında stabil işləmə, vakuum dövrələri üçün xüsusi odadavamlı klapan

NC İş Məntiqi (Funksiya dəyişdirilə bilməz)

     --Enerjili: P hava təchizatı üçün A-ya qoşulur, R bağlıdır; vakuum generatoru mənfi təzyiq yaradır, tək təsirli silindr uzanır

     --Söndürmə: P kəsildi, A təzyiqi azaltmaq üçün avtomatik olaraq R-ə qoşuldu; emiş kuboku ani vakuum fasiləsi, tək fəaliyyət göstərən silindrli yay avtomatik olaraq geri çəkilir. Əməliyyat təhlükəsizliyini artırmaq üçün partlayışa davamlı avadanlıq bağlandıqda iş parçaları buraxılır

4.3 Uyğun Quraşdırma Aksesuarları

     --Birbaşa yivli montaj: M5, G1/8, G1/4 yivli portlar, vakuum generatorlarının birbaşa yuxarı hissəsində quraşdırılmışdır

     --Xüsusi vakuum manifoldu adası: müstəqil hava kanalları olan 3 portlu eksklüziv baza 50-VV3PE, 5 portlu VFE klapanları ilə birləşdirilə bilməz

4.4 Əsas Üstünlüklər (Yalnız Vakuum Partlayışa Davamlı Sxemlər üçün Uyğun Alovadavamlı Valf)

     --Sıfır diferensial təzyiqin işə salınması, həm vakuum mənfi təzyiqinə, həm də standart müsbət təzyiq iş şəraitinə uyğundur

     --Güc itkisi zamanı təzyiqin avtomatik azaldılması; sıxılma xəsarəti və ya düşmə təhlükəsinin qarşısını almaq üçün partlayışa davamlı avadanlıq dayandıqda iş parçaları sərbəst buraxılır

     --Ultra aşağı sızma poppet möhürü, uzun müddətli vakuum adsorbsiya zamanı emiş zəifləməsi yoxdur

4.5 Tipik Tətbiqlər

     --Partlamaya davamlı vakuumla işləmə: ZU/ZB vakuum generatoru + litium batareya, örtük və qida partlayışa davamlı material qəbulu üçün ZPT tampon vakum stəkanı

     --Qaldırmaq, sıxmaq və atmaq üçün sadə alətlər üçün tək fəaliyyətli yaylı geri qaytarma silindrləri

     --Alovlanan və partlayıcı emalatxanalarda plyonka, karton və şüşə təbəqələrin mənfi təzyiqlə adsorbsiya ilə ötürülməsi

     --Partlayışdan qorunan avadanlıqlar üçün hava tədarükünün kəsilməsi və texniki xidmət təzyiqinin azaldılması sxemləri

5. Müqayisə Cədvəli: 50-VFE VS 50-VPE

6. Partlayışa davamlı tam pnevmatik dövrə uyğunluğu

     --Dövrə1: Partlayışa davamlı vakuumla işləmə (50-VPE54201T):  Yağsız partlayışa davamlı hava kombinasiyası AFC2000 → 50-VPE54201T → PU6 boru → ZU düz vakuum generatoru + ZPT tampon vantuz

    --Dövrə 2: Partlamaya davamlı iki silindrli ötürmə (50-VFE51201T):  Partlayışa davamlı hava üçlü qurğu AC2000 → 50-VFE51201T 5 portlu klapan adası → PU8 boru → SC/SDA ikiqat fəaliyyət göstərən partlayışa davamlı silindr

    --Dövrə 3: Partlayışa davamlı tək fəaliyyətli sıxma qurğusu:  Partlayışa davamlı təzyiq tənzimləyicisi AR → 50-VPE500 → PU4 mikro boru → MAL mini tək fəaliyyətli silindr

7. Seçim və Partlayışa Dayanıqlı Təhlükəsizliyin İstismar Xüsusiyyətləri

    --Vakuum sxemləri yalnız 50-VPE qəbul etməlidir:  50-VFE-nin makara quruluşu təzyiq fərqi olmadan dəyişə bilməz; onun vakuum dövrələri üçün istifadəsi tam nasazlığa və iş parçasının düşməsi təhlükəsizlik risklərinə səbəb olur. Yağ dumanı generatorları olan AC/BC üçlü qurğular vakuum sistemləri üçün qəti qadağandır, çünki yağın çirklənməsi VPE poppetini bloklayacaq və sızmaya səbəb olacaq.

    --İkiqat fəaliyyət göstərən silindrlər 50-VFE 5 portlu klapan qəbul etməlidir:  3 portlu VPE yalnız tək hava çıxışını təmin edir və silindrin iki istiqamətli hərəkətini uzatmağı və geri çəkməyi həyata keçirə bilməz; 5 portlu klapanları əvəz edə bilməz.

     --Manifold əsaslarının qarışıq yığılması qadağandır:  5 portlu VFE bazası və 3 portlu VPE bazası müstəqil hava kanalı açılışlarına malikdir. Çarpaz quraşdırma dövrənin tam hava sızmasına və avadanlıqların nasazlığına səbəb olacaq.

    --MaPartlayışa davamlı naqillərin quraşdırılması qaydaları:  Orijinal zavod T-tipli metal alov keçirməyən kabel rakorları möhkəm bağlanmış kabellərlə istifadə edilməlidir; naqil qutularının içərisində açıq metal kontaktların olmaması. Adi plastik prizlərlə icazəsiz dəyişdirilməsi qadağandır. Pilot PE egzoz portunun xarici drenaja ehtiyacı varsa, boru kəmərləri alışan qazın yığılmasının qarşısını almaq üçün işlənmiş qazı təyin edilmiş partlayışa davamlı təhlükəsiz zonalara aparmalıdır.

    --Hava təchizatı üçün ön filtrasiya tələbi:  AF/AFC hava filtri (5μm dəqiqlik) partlayışa davamlı klapanların yuxarı hissəsində quraşdırılmalıdır. Valf gövdəsinə daxil olan toz və su buxarı makara tıxanmasına səbəb olacaq ki, bu da partlayışa davamlı iş şəraitində yanma və partlayış təhlükələrinə səbəb ola bilər.

     --Baxım və əsaslı təmir qaydaları:  Baxım üçün sökülməzdən əvvəl yuxarı axın HSV əl qlobus klapanını və işlənmiş boru kəmərinin qalıq təzyiqini bağlayın. Canlı və ya təzyiq altında partlayışa davamlı korpusun sökülməsi qadağandır; zədələnmiş alova davamlı birləşən səthlər bütün partlayışa davamlı sertifikatları ləğv edəcək.

8. Sənaye Tətbiq Sahələri

     Litium batareya partlayışa davamlı örtük və montaj xətləri, boya püskürtmə avtomatlaşdırılması, kimyəvi boru kəməri klapanının avtomatik idarə edilməsi, mürəkkəb çapı toz emalatxanaları, qida partlayışa davamlı qablaşdırma istehsal xətləri, neft və qazı dəstəkləyən pnevmatik aktuatorlar, əczaçılıq üçün təmiz partlayışa davamlı avadanlıq, toz materialının çeşidlənməsi üçün partlayışa davamlı manipulyatorlar.

Bir cümlənin xülasəsi

     SOLH 50 seriyalı odadavamlı pilot solenoid klapanlar ikiqat fəaliyyət göstərən silindrlər üçün 50-VFE 5 portlu spool tipinə və vakuumlu və tək təsirli silindrlər üçün 50-VPE 3 portlu poppet tipinə bölünür, sertifikatlaşdırılmış Ex d II BT4 / CCC / TIIS, IPX6 reytinqi ilə, bütün zolaqlı kommutasiya üçün təhlükəsizliyə xidmət edir. 1 və Zona 2 alışan partlayıcı sənaye istehsal xətləri.
