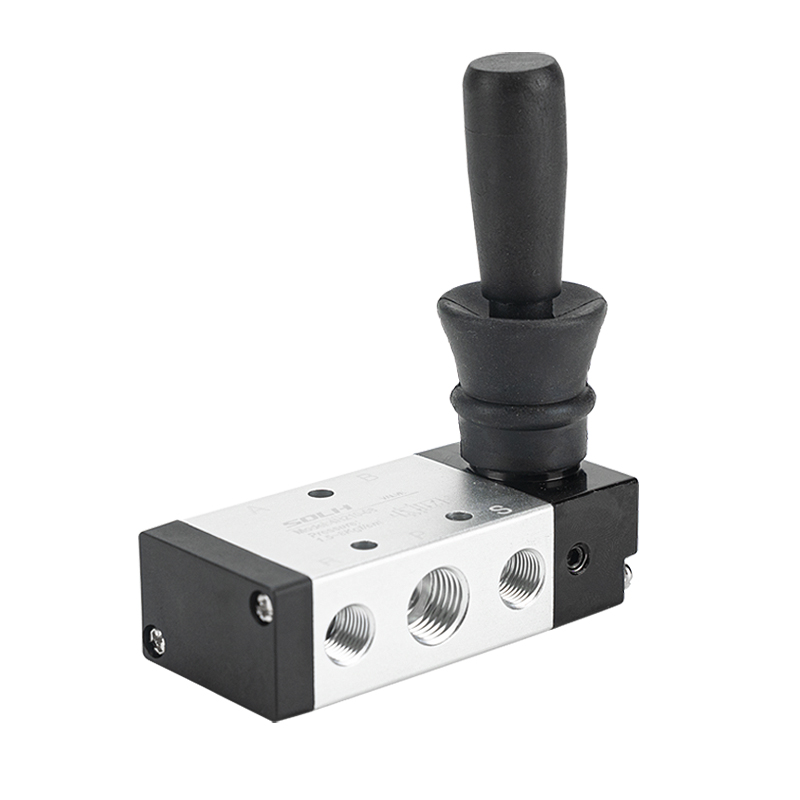

4H Series 5/2 & 5/3 Yollu Manual Lever Valve | Əl ilə idarə olunan istiqamətə nəzarət klapan

Brend: SOLH by Richge Technology | Manual Debug & Safety Stop üçün 5/2 5/3 Yönlü Əl Lever Pnevmatik Valf

1. Məhsula Baxış və Əsas Struktur

     SOLH 4H seriyası AirTAC standartıdır5/2 yollu və 5/3 yollu əl qolu istiqamətləndirici klapan, həmçinin əl ilə idarə olunan spool valve kimi tanınır. O, pnevmatik sxemləri elektrik və ya pnevmatik idarəetmə siqnalları olmadan sırf əl ilə idarə etməklə dəyişdirir. Avadanlıqların əl ilə sazlanması, fövqəladə təhlükəsizliyin dayandırılması və silindrli qaçış nəzarəti üçün geniş şəkildə istifadə olunur, o, dəqiq spool quruluşuna və yayın sıfırlama və polad topun kilidlənməsinin ikili yerləşdirmə rejimi ilə davamlı alüminium ərintisi gövdəsinə malikdir. 4V solenoid klapanlar və 4A pnevmatik klapanlar ilə tamamilə dəyişdirilə bilən standart pnevmatik sistemlər üçün universal əl ilə idarəetmə komponentidir.

  1.1 Standart 5 Portlu İnterfeys Tərifi

     • P Port: Əsas sıxılmış hava giriş portu

     • A/B İş Portları: Uzatma və geri çəkilmə vuruşlarını idarə etmək üçün ikiqat fəaliyyət göstərən silindrləri birləşdirmək üçün ikili çıxış portları

     • R/S Egzoz Portları: Səs-küyün azaldılması üçün standart səsboğucu quraşdırılması ilə uyğun gələn təzyiq relyef egzoz portları

     • Sürücü rejimi: Düz əl qolu keçid əməliyyatı

     • Struktur Xüsusiyyət: Yüksək dəqiqlikli spool növü, yüksək möhkəmlikli alüminium ərintisi gövdəsi, sabit işləmə üçün yay sıfırlama / polad top yerləşdirmə quruluşu

2. 5/2 Yönlü Manual Lever Valve (İki Mövqe)

  2.1 Yay Əllə Sıfırlama Növü (4H210/310/410)

     • İş prinsipi: Hava dövrəsini tərsinə çevirmək üçün qolu dəyişdirin; qolu əlləri buraxdıqdan sonra yay gücü ilə avtomatik olaraq sıfırlanır.

     • Əsas Xüsusiyyətlər: Əl buraxma ilə ani sıfırlama, səhv işləməyə qarşı əla performans və yüksək əməliyyat təhlükəsizliyi.

     • Tipik Model: 4H210-08 (G1/4 port, 5/2 yollu yay sıfırlama əl klapan)

  2.2 Əllə Kilidləmə Növü (4H210L/310L)

     • İş prinsipi: Qolu özü-özünə kilidləyən quruluşla təchiz edilmişdir. Vana dəyişdirildikdən sonra tərs mövqeyi saxlayır və geri qayıtmaq üçün əl ilə sıfırlama tələb olunur.

     • Əsas Xüsusiyyətlər: Sabit yerləşdirmə və uzunmüddətli mövqe tutma, təsadüfi toxunma və yanlış əməliyyatın qarşısını effektiv şəkildə alır, uzunmüddətli iş şəraiti üçün uyğundur.

     • Tipik Model: 4H210L-08 (G1/4 port, 5/2 yollu kilidləmə əl klapan)

3. 5/3 Yönlü Manual Lever Valve (Üç Mövqe)

  4H230/330/430 seriyalı 5/3 yollu əl klapanları qabaqcıl pnevmatik idarəetmə tələblərinə cavab vermək üçün üç peşəkar orta mövqe funksiyası ilə ikili sabit polad top yerləşdirmə dizaynını qəbul edir.

     • Qapalı Mərkəz (C Tipi): Orta vəziyyətdə tam qapalı. Asma və şaquli stansiyalar üçün silindrlərin kilidlənməsini, təzyiqin saxlanmasını və düşməyə qarşı qorunmasını həyata keçirir.Tipik Model: 4H230C-08

     • Egzoz Mərkəzi (E Tipi): A/B iş portları orta mövqedəki egzoz portları ilə əlaqə qurur. Sistem təzyiqi tam olaraq buraxaraq, silindrin sərbəst üzməsinə, avadanlığın əl ilə düzəldilməsinə və təhlükəsizliyin qorunmasına imkan verir.Tipik Model: 4H230E-08

     • Təzyiq Mərkəzi (P Tipi): P hava girişi orta vəziyyətdə olan A/B portları ilə əlaqə qurur, sinxron sıxışdırıcı və qüvvə balansına nəzarət üçün ikiqat fəaliyyət göstərən silindri tək təsirli çıxışa çevirir.Tipik Model: 4H230P-08

4. Standart Model Kodlaşdırma Qaydaları və Ümumi Modellər

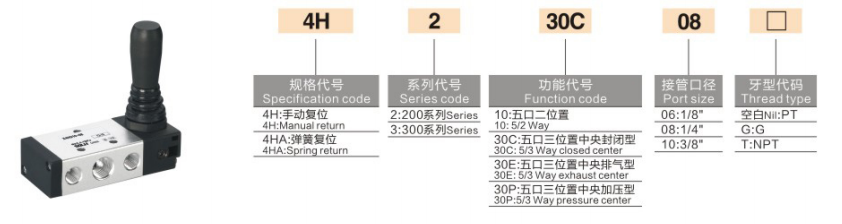

 1. Kodlaşdırma məntiqi: 4H [Ölçü Kodu] [Funksiya Kodu] - [Port Ölçüsü]

  2. Əsas Ümumi Modellər

     • 4H210-08: 5/2 yollu yay sıfırlaması, G1/4 port universal mexaniki klapan

     • 4H210L-08: 5/2 yollu öz-özünə kilidlənən uzunmüddətli mövqe tutma növü

     • 4H230C-08: 5/3 tərəfli qapalı mərkəz, silindr təzyiqini saxlayan və kilidləmə modeli

     • 4H310-10: 5/2 yollu yay sıfırlaması, G3/8 böyük axınlı əl idarəetmə klapan

5. Universal Əsas Texniki Parametrlər

6. Əsas Məhsul Üstünlükləri

     • Təmiz əl ilə partlamaya davamlı təhlükəsizlik performansı: Elektrik komponentləri və enerji təchizatı tələb olunmur, qığılcım riski sıfırdır. Yanan, partlayıcı və tozlu mühitlərdə avadanlığın sazlanması, fövqəladə dayandırılması əməliyyatı və əl ilə idarəetmə üçün mükəmməl uyğun gəlir.

     • Tam Ssenarilər üçün İkili Yerləşdirmə Rejimləri: Təhlükəsizliyin ani sıfırlanması və yanlış işləməyə qarşı yaylı sıfırlama növü; qısamüddətli qaçış və uzunmüddətli iş şəraitini əhatə edən uzunmüddətli sabit mövqe tutmaq üçün kilidləmə növü.

     • Çox yönlü üç mövqeli orta funksiyalar: Silindrlərin kilidlənməsi və təzyiqin saxlanması, sistemin təhlükəsizlik təzyiqinin azaldılması və sinxron sıxışdırıcı balans nəzarətini həyata keçirmək üçün C/E/P üç orta rejimlə təchiz edilmişdir.

     • Çevik və Universal Quraşdırma: Çoxbucaqlı sabit quraşdırma ilə panel montajını və baza montajını dəstəkləyir. Quraşdırma ölçülərində 4V elektrik idarəetmə klapanları və 4A pnevmatik idarəetmə klapanları ilə tamamilə universal və dəyişdirilə bilər.

     • Stabil və Davamlı Əməliyyat: Dəqiq makara uyğunluğu və polad topun yerləşdirilməsi strukturu aydın əl hissi, kəskin tərs dönmə, aşağı sürtünmə və uzun xidmət müddətini təmin edir.

7. Tipik Tətbiq Ssenariləri

     • İkiqat fəaliyyət göstərən silindrlərin əl ilə sazlanması, qaçış əməliyyatı və texniki xidmət təhlükəsizliyinə nəzarət

     • Təhlükəsizlik qapılarının kilidlənməsi və fövqəladə dayanma pnevmatik sxemləri, partlayışa davamlı zonalar üçün əl ilə idarəetmə

     • Qeyri-enerji avadanlığı və avtomatlaşdırılmış istehsal xətləri üçün əl ilə tərs idarəetmə

     • Elektrik/pnevmatik/əl idarəetmə rejimlərinin çevik keçidi üçün 4V elektromaqnit klapanların və 4A pnevmatik klapanların yerində dəyişdirilməsi və sazlanması

Bir cümlənin xülasəsi

     SOLH 4H seriyası, sıfırlama/kilidləmə ikili yerləşdirmə və C/E/P üç orta funksiyası olan universal 5/2 və 5/3 yollu mexaniki qolu klapandır. Saf əllə təhlükəsizlik əməliyyatı və 4V/4A tam dəyişdirilə bilən bu, pnevmatik sistemin əl ilə sazlanması və təhlükəsiz fövqəladə dayanma nəzarəti üçün standart əl ilə idarə olunan klapandır.
