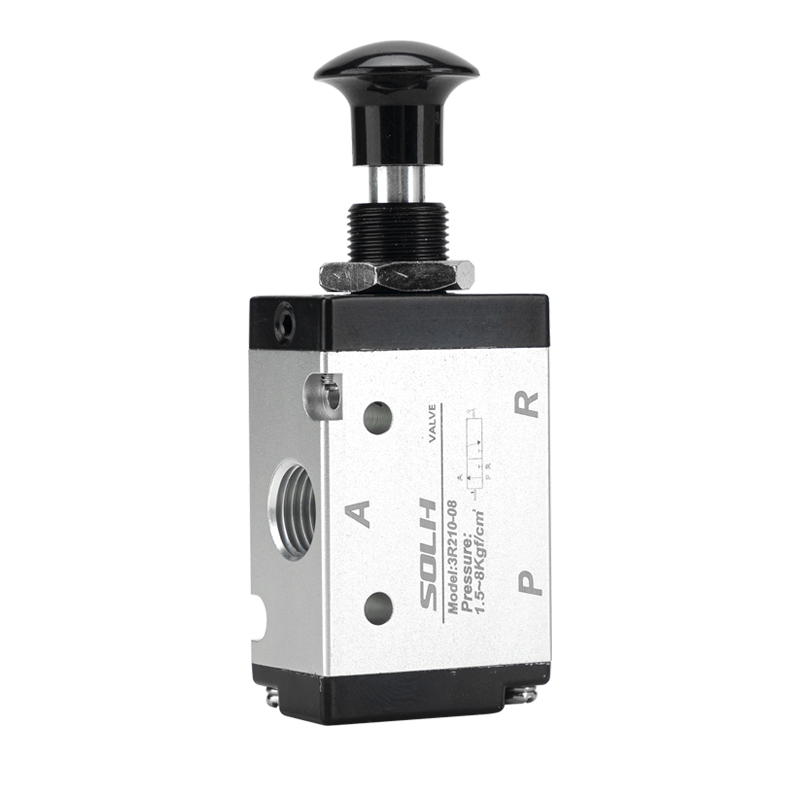

SOLH 3L seriyası AirTAC standartıdır3/2 yollu əl ilə təkan-çəkmə yönlü idarəetmə klapan normal qapalı (NC) dizaynı ilə. O, pnevmatik dövrələri eksenel sapı itələmə və çəkmə hərəkəti ilə birbaşa dəyişdirir. Elektrik və ya pnevmatik sürücü mənbələri olmayan sırf əl ilə işləyən pnevmatik komponent kimi, o, xüsusi olaraq tək fəaliyyətli silindrli idarəetmə, hava dövrəsinin işə salınması, qaçış əməliyyatı və avadanlığın təhlükəsizlik bloklama sistemlərinə tətbiq edilir, sazlama, fövqəladə dayanma və partlayışa davamlı iş ssenarilərində geniş istifadə olunur.
1.1 Standart 3 Portlu İnterfeys Tərifi
• P Port: Əsas sıxılmış hava giriş portu
• Liman: İşçi çıxış portu, tək təsirli silindrlərə qoşulmuşdur
• R Port: Egzoz portu, səs-küyün azaldılması üçün səsboğucu quraşdırılmasını dəstəkləyir
• Sürücü rejimi: Eksenel düz əl ilə təkan-çəkmə əməliyyatı
• Struktur Xüsusiyyət: Dəqiq makara tipli struktur, yüksək möhkəmlikli alüminium ərintisi gövdəsi, quraşdırılmış yay avtomatik sıfırlama mexanizmi
• Normal Sıfırlama Vəziyyəti: Daxili yay makaranı sıxır, P girişi bağlıdır, İşləyən port təzyiqi azaltmaq üçün R egzoz portu ilə əlaqə saxlayır.
• İşləyən Çekmə Vəziyyəti: Klapanın nüvəsini tərsinə çevirmək üçün ox sapını əl ilə çəkin, P portu hava təchizatı üçün A portu ilə əlaqə qurur, silindrin hərəkətini idarə etmək üçün R egzoz portu bağlıdır.
• Reset-i buraxın: Dəstəyi boşaldın, klapan yay gücü ilə avtomatik olaraq yenidən işə salınır, hava qəbulunu kəsir və qalıq təzyiqi xaric edir.
• Əsas məntiq: Əl ilə sıfırlama funksiyası ilə standart NC normal olaraq qapalı quruluş, səhv işləmənin qarşısını effektiv şəkildə alır və avadanlığın təhlükəsizliyini təmin edir.
1. Kodlaşdırma məntiqi: 3L [Ölçü Kodu] 10 - [Port Ölçüsü] [Mövzu Tipi]
|
Kod Seqmenti |
Ətraflı Tərif |
|
3L |
3/2 yollu əllə çəkmə klapan seriyası |
|
Ölçü Kodu |
1=100(M5/G1/8"); 2=200(G1/4"); 3=300(G3/8"); 4=400(G1/2") |
|
10 |
3/2 yollu yay sıfırlama quruluşu üçün sabit kod |
|
Port ölçüsü |
06=G1/8", 08=G1/4", 10=G3/8", 15=G1/2" |
|
Mövzu Tipi |
Blank=PT standart ip; T=NPT sapı; G=G ip |
2. Əsas Ümumi Modellər
• 3L110-06: G1/8 port, mikro pnevmatik sistemlər üçün mini ölçülü əl çəkmə klapan
• 3L210-08: G1/4 port, ən universal model, standart tək təsirli silindrlərlə mükəmməl uyğunlaşır
• 3L310-10: G3/8 portu, yüksək təzyiqli silindrli avadanlıq üçün böyük axın dizaynı
• 3L410-15: G1/2 böyük buruq portu, ağır yük daşıyan böyük axınlı pnevmatik sxemlər üçün uyğundur
|
Parametr elementi |
Spesifikasiya |
|
İşləyən Orta |
Filtrlənmiş sıxılmış hava (süzülmə dəqiqliyi ≥40μm) |
|
İşçi təzyiq diapazonu |
0.15～0.8MPa |
|
Sübut təzyiqi |
1.2MPa |
|
İşləmə Temperatur Aralığı |
-20℃～+70℃ |
|
3L110-06 Axın Parametri |
Effektiv sahə 10.2mm², Cv=0.6 |
|
3L210-08 Axın Parametri |
Effektiv sahə 17.0mm², Cv=1.0 |
|
3L310-10 Axın Parametri |
Effektiv sahə 28.0mm², Cv=1.65 |
|
Yağlama tələbi |
Yağsız dizayn (xüsusi şərait üçün isteğe bağlı yağlama) |
|
Quraşdırma üsulu |
Panel montajı / baza montajı, çox mövqeli sabit quraşdırma |
|
Bədən materialı |
Yüksək güclü alüminium ərintisi |
• Təmiz əl ilə partlamaya davamlı təhlükəsizlik dizaynı: Elektrik komponentləri və hava nəzarət mənbələri yoxdur, qığılcım riski sıfırdır. Fövqəladə dayanma, avadanlıqların sazlanması və ultra yüksək əməliyyat təhlükəsizliyi ilə partlayışa davamlı toz mühitləri üçün uyğundur.
• Əməyə qənaət edən eksenel itələmə-çəkmə əməliyyatı: Aydın rəy və kəskin tərs dönmə, sabit əl hissi və sıxışdırmaq asan olmayan düz xətti tutacaq hərəkəti.
• Yay Avtomatik Sıfırlama və NC Təhlükəsizliyi: Standart normal qapalı vəziyyət, sapı buraxdıqdan sonra avtomatik olaraq sıfırlanır və hava tədarükünü kəsir, səhv işləmə nəticəsində yaranan davamlı hərəkətlərdən effektiv şəkildə qaçır.
• Kompakt və Davamlı Quruluş: Az sürtünməli spool dizaynı, etibarlı sızdırmazlığı, aşınma müqaviməti və uzun xidmət müddəti ilə inteqrasiya olunmuş alüminium ərintisi korpus.
• Peşəkar Tək Təsirli Silindr Uyğunluğu: 3/2 istiqamətə ayrılmış hava dövrə məntiqi, sıxma və atma mexanizmləri kimi yayla geri dönən tək təsirli silindrlərə mükəmməl uyğunlaşdırılmışdır.
• Yüksək Uyğunluq və Değiştirilebilirlik: Manuel/pnevmatik idarəetmə rejimlərinin birbaşa dəyişdirilməsini və dəyişdirilməsini dəstəkləyən 3A seriyalı pnevmatik idarəetmə klapanları ilə ardıcıl quraşdırma ölçüsü.
• Sıxma, atma və yay geri dönmə hərəkət sistemləri üçün tək fəaliyyət göstərən silindrlərin əllə idarə edilməsi
• Pnevmatik dövrəni işə salma-söndürmə nəzarəti, avadanlığın qaçışda sazlanması və texniki xidmətin təhlükəsizliyi açarı
• Partlayışdan qorunan zonalar, elektrik enerjisi olmayan və tozlu sənaye mühitləri üçün əl ilə pnevmatik idarəetmə
• Əl/pnevmatik kompozit idarəetmə üçün 3A pnevmatik klapanlarla uyğunlaşdırılmış pnevmatik məntiq sistemləri
SOLH 3L seriyası, yay avtomatik sıfırlama ilə klassik 3/2 yollu NC normal qapalı əl təkan çəkmə klapanıdır. Bu, xüsusi olaraq tək fəaliyyət göstərən silindrli pnevmatik sistemlər üçün nəzərdə tutulmuş yığcam, təhlükəsiz və davamlı standart əl idarəetmə komponentidir.
