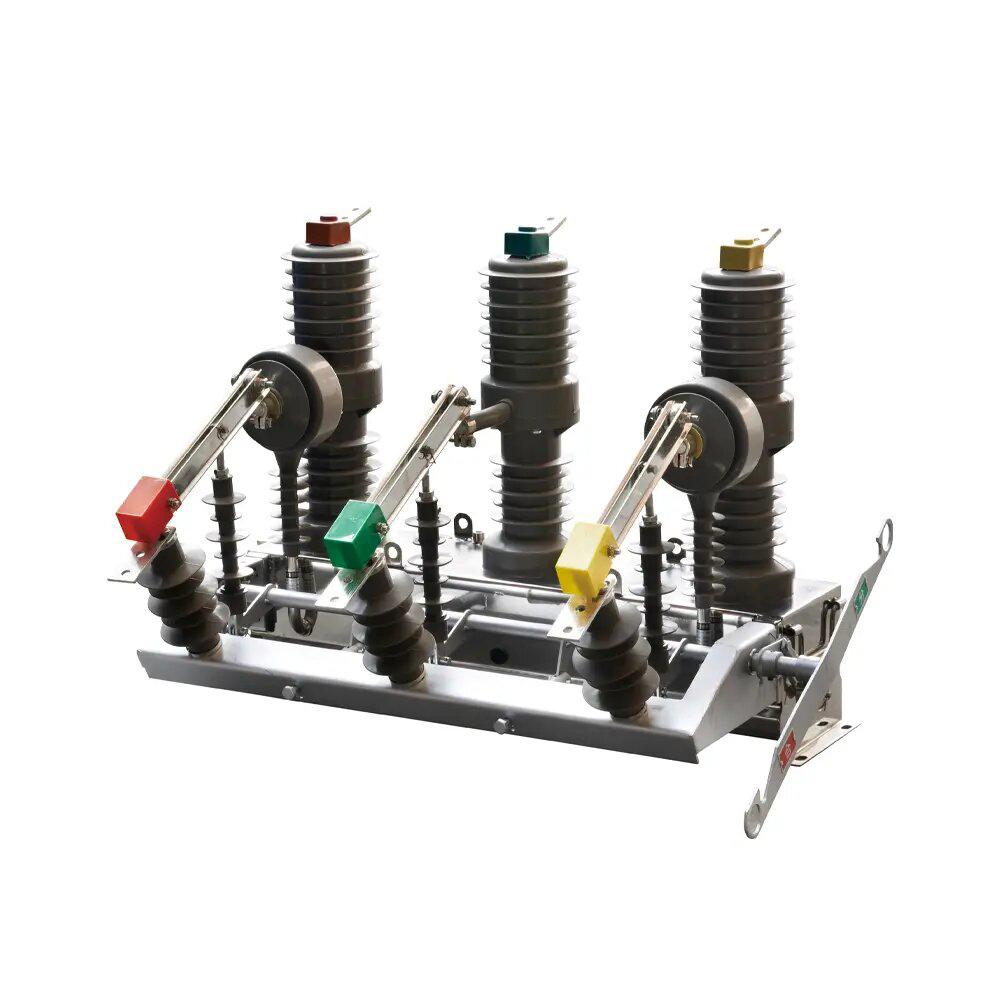

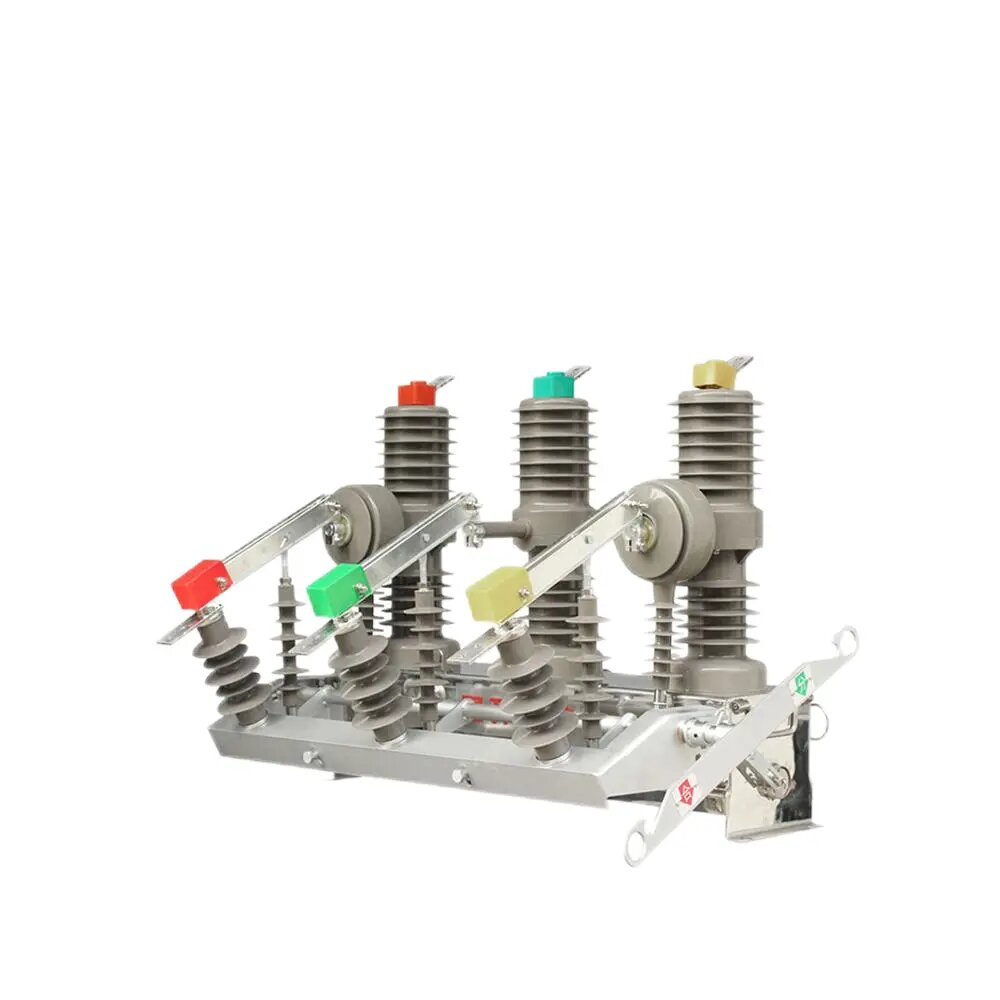

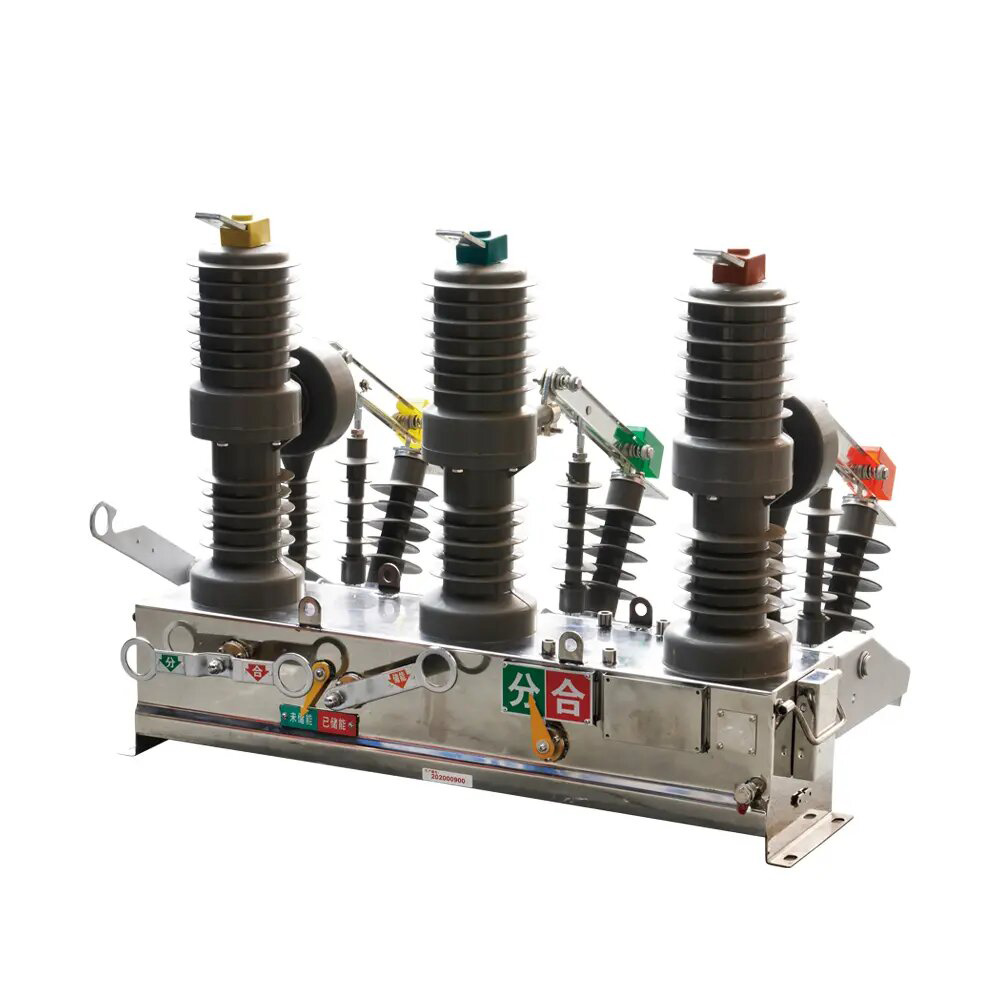

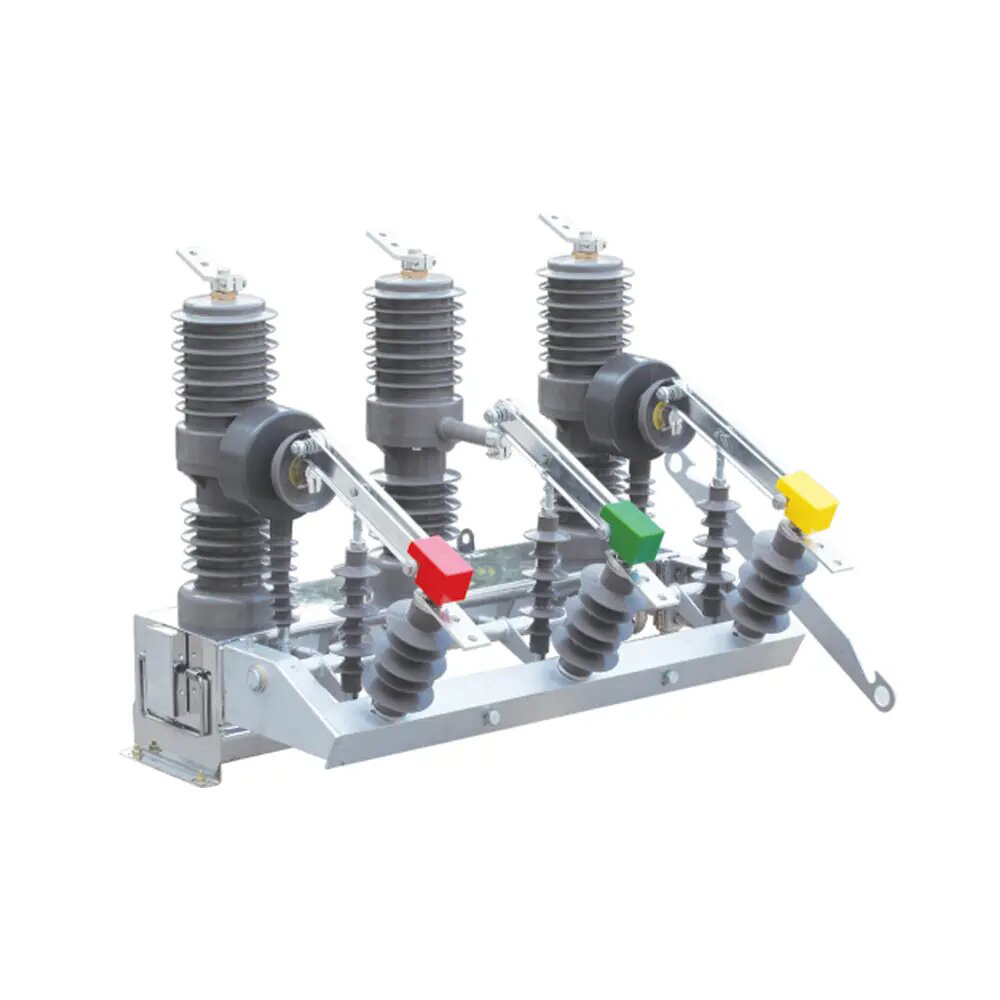

ZW32-12 Açıq vakuum dövrə qırıcısı

ZW32-12 Açıq vakuum dövrə qırıcısı (bundan sonra dövrə açarı) 12 kV və üç fazalı AC 50hz qiymətləndirilmiş gərginlikli açıq güc paylama avadanlığıdır. Əsasən yük cərəyanını və güc sistemində cari və qısa dövrə cərəyanını kəsmək və bağlamaq üçün istifadə olunur. Yarımstansiya və sənaye və mədən müəssisəsi yarımstansiya yarımstansiyası sistemlərində qorunmaq və nəzarət üçün uygundur.

ZW32-12 Series Ac yüksək gərginlikli vakuum dövrə sındırıcıları GB 1984 "AC yüksək gərginlikli dövrə qırıcıları" və beynəlxalq elektrotexnika komissiyası IEC 60056 "Yüksək gərginlikli AC Dövrə qırıcıları" və digər standartlara uyğundur.

Dövrə breekerinin kiçik ölçülü, yüngül, kondensasiya və saxlanmasının xüsusiyyətləri var və sərt hava şəraitinə və çirkli mühitlərə uyğunlaşa bilər.

ZW32-12 Açıq MV Vakuum Circuit Breaker, 3 mərhələ AC 50hz reytinqli gərginlikli 12KV olan açıq paylama avadanlığıdır. İstifadəsi və idarəetmə üçün yarımstansiya və sənaye və mədən müəssisələri paylama sistemində istifadə olunur. Yük cari və yük cərəyanını və güc sisteminin cari və qısa dövrə cərəyanını artırmaq və bağlamaq üçün tez-tez işləyən kənd təsərrüfat şəbəkəsi yerlərində də istifadə olunur.

Vakuumun insultçılığının izolyasiyası, daha uzun ömrü, daha yüksək etibarlılıq, yaxşı hava müqaviməti, nəqliyyat üçün əlverişli olan yaxşı hava müqaviməti, yaxşı reytinqi qəbul edir. Əməliyyat mexanizmi miniatürləşmə, yüksək etibarlı bahar əməliyyatı mexanizmi qəbul edir, sadə quruluşun üstünlükləri, mexaniki həyatın 10000 dəfəyə qədər üstünlükləri var.

Bu dövrə açarı və nəzarətçi, Recloser, Uzaqdan idarəetmə, telemetriya, ucqar rabitə, uzaqdan tənzimləmə, uzaqdan tənzimləmə, işləmə xüsusiyyətləri və partlayış təhlükələri, təmirsiz, kiçik ölçülü, yüngül (milyondan az), təhlükəsizlik və etibarlılıq, sadə əməliyyat, rahatlıq və quraşdırma. Qısa məsafə üçün PTER Electronics PT ilə təchiz oluna bilər, Uzaqdan idarəetmə ikili güc təchizatı ilə təchiz edilə bilər

Kommutasiya cihazı və IntelgentgenyAutomatik Recloser PrepaymentMetering avtomatlaşdırma sistemi.

Standart: IEC 62271-100

Xüsusiyyət

1. Dövrə açarı, performans, maneə və partlayış təhlükələri, istismarsız, kiçik ölçülü, yüngül və uzun xidmət həyatı olmayan üç fazalı bir strut quruluşu qəbul edir.

2. Dövrə açarı, nəmli və ya kondensasiyanın performansını yaxşılaşdırmağa kömək edən yaxşı bir möhürləmə performansı olan tam qapalı bir quruluşu qəbul edir və xüsusilə soyuq və ya rütubətli ərazilərdə istifadə üçün əlverişlidir.

3. Üç fazalı sütun və cari transformator idxal olunan açıq epoksi qatran qatı izolyasiyasından istifadə edir və ya yerli epoksi qatranından istifadə silikon kauçuk bərk izolyasiyadan istifadə edir; Yüksək və aşağı temperatur müqavimətinin, ultrabənövşəyi müqavimət və yaşlanma müqavimətinin xüsusiyyətlərinə malikdir.

4. Əməliyyat mexanizmi miniatürləşdirilmiş bahar əməliyyat mexanizmi qəbul edir, enerji saxlama motorunun gücü kiçikdir və açılış və bağlanış enerji istehlakı aşağıdır; Mexanizmin ötürülməsi birbaşa ötürmə rejimini qəbul edir, hissələrin sayı kiçikdir və etibarlılıq yüksəkdir. Əməliyyat mexanizmi əməliyyat mexanizminin korroziyası problemini həll edən möhürlənmiş mexanizm qutusuna qoyulur və mexanizmin etibarlılığını artırır.

5. Dövrə qırıcısının açılması və bağlanması əməliyyatı əl ilə və ya elektriklə və uzaqdan idarəetmə ilə işlənə bilər. Güc paylama avtomatlaşdırmasını həyata keçirmək üçün ağıllı nəzarətçi ilə uyğunlaşdırıla bilər və avtomatik recloser və bölmə formasını formalaşdırmaq üçün təkrarlayıcı ilə birləşdirilə bilər.

6. Dövrə qırıcısı həddindən artıq cari və ya qısa qapanma üçün iki mərhələli və ya üç fazalı cərəyan transformatorları ilə təchiz edilə bilər və ağıllı nəzarət cihazına cari əldə etmə siqnallarını da təmin edə bilər; Ölçmə üçün hazırkı transformatorlar istifadəçi tələblərinə uyğun olaraq əlavə edilə bilər.

7. Dövrə qırıcısı üç fazalı bağlantı ilə təchiz oluna bilər və təcridçi açarı açıq olduqda görünən bir sınığı var və dövrə qırıcı orqanı olan bir anti-səhv bir interlocking cihazı ilə təchiz olunmuşdur. Dövrə açarı bağlama vəziyyətində olduqda, təcrid açarı açıla və ya bağlana bilməz; Dövrə açarı yalnız təcrid olunmuş bıçaq tam bağlanarkən və ya tam açıldıqda əməliyyat edilə bilər. Aralıq sütunları izolyatorları asan təmir üçün birlikdə bağlana bilər.

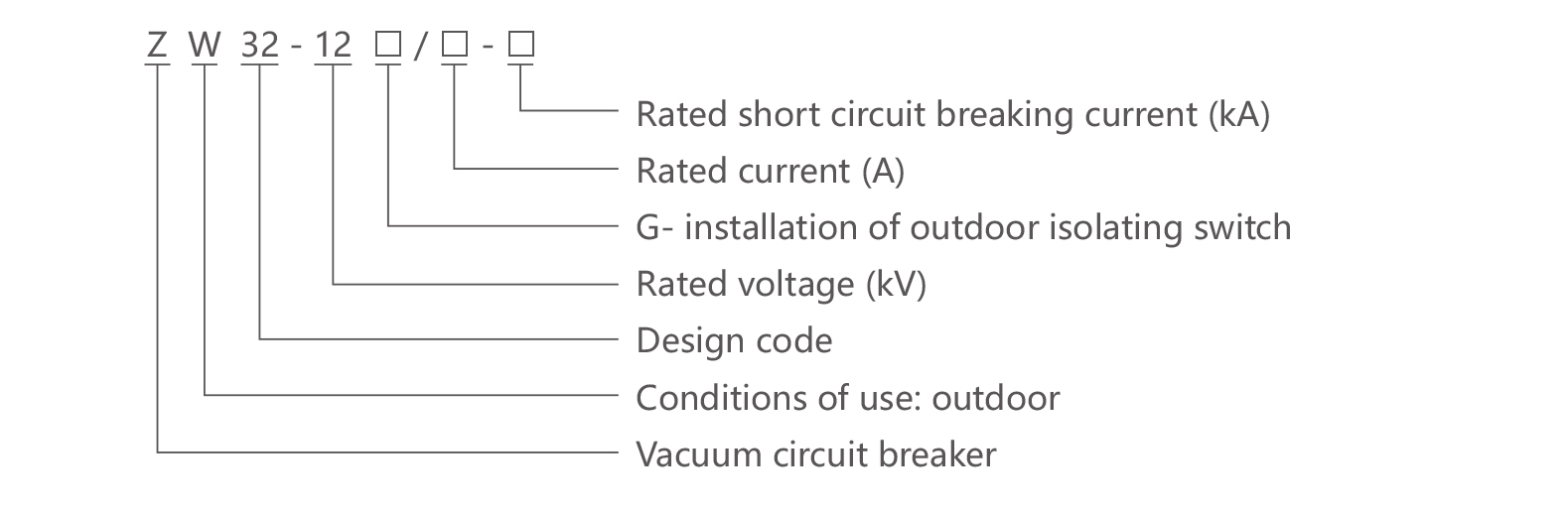

Seçmə

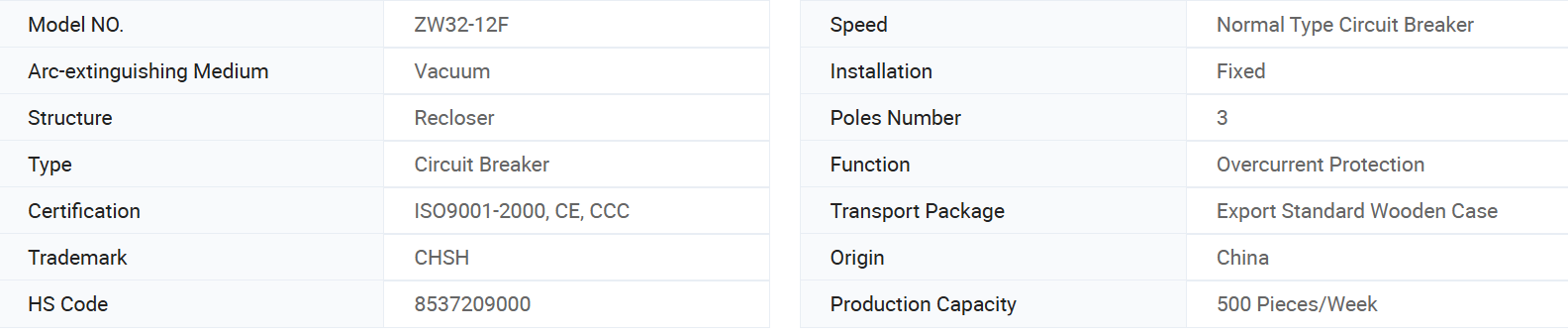

Əsas məlumat.

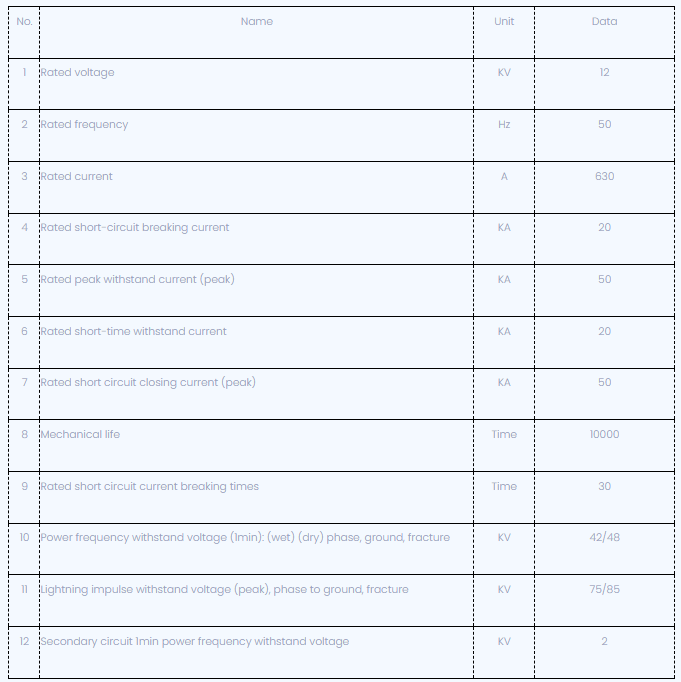

Texniki parametr

Ölçülü rəsm:

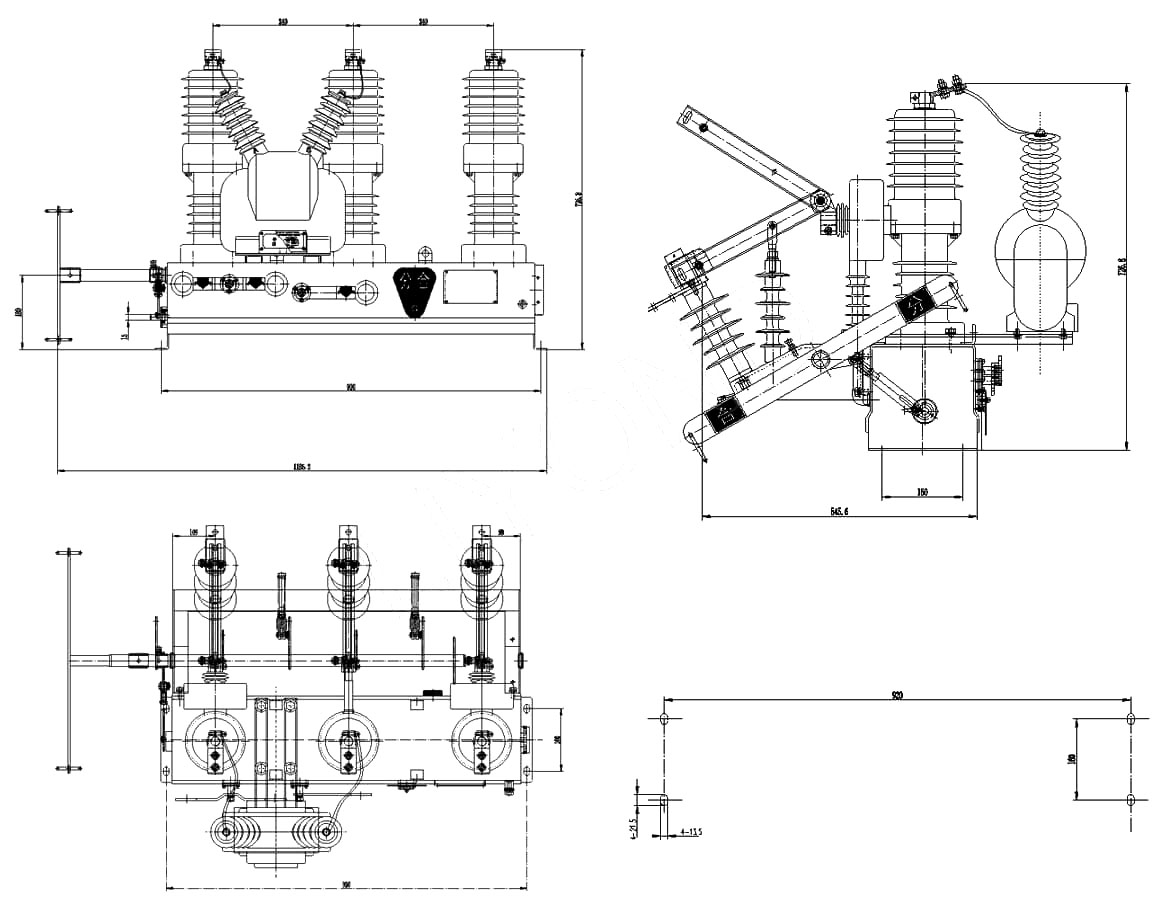

ZW32-12 Ölçülər İstinad

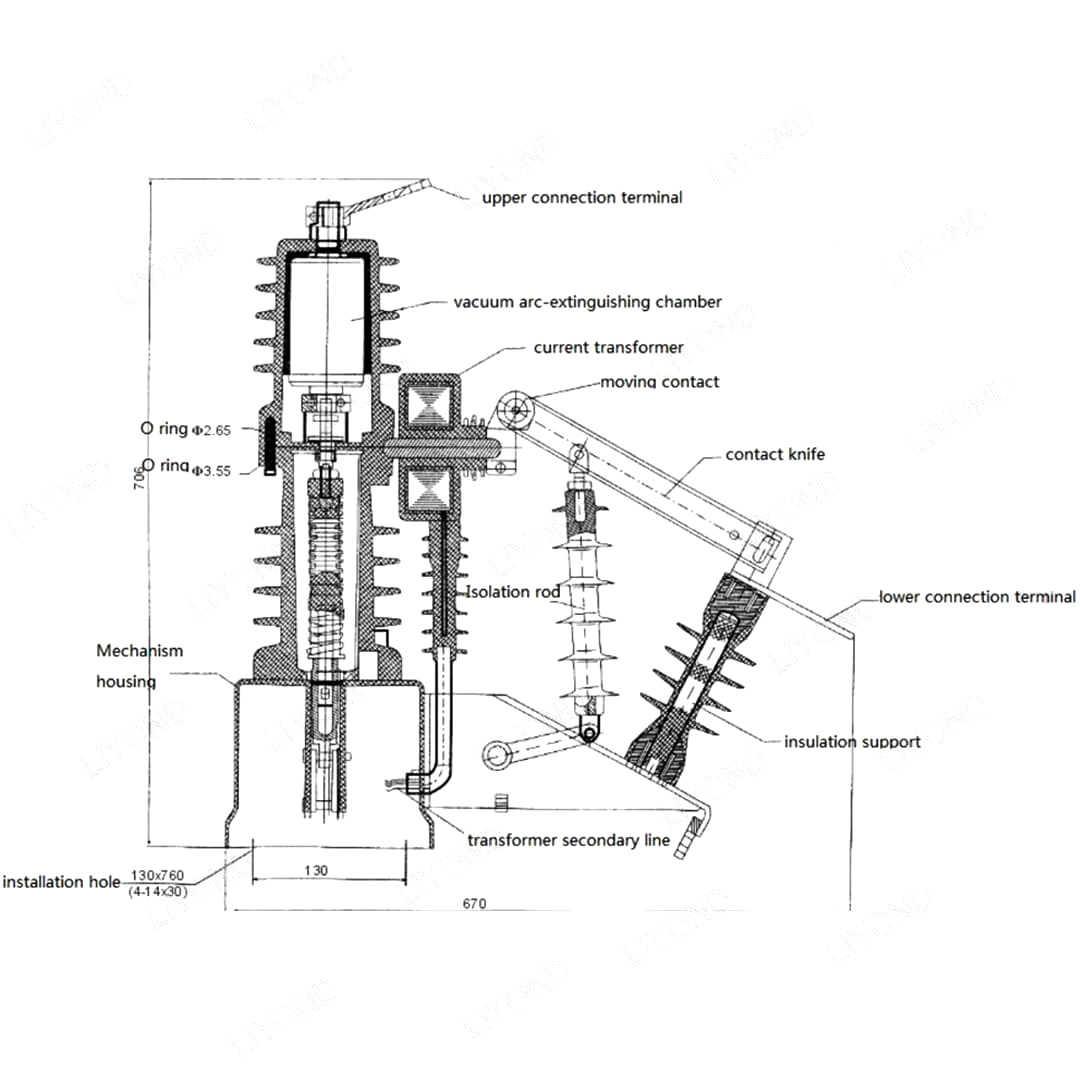

ZW32-12 Struktur İstinad

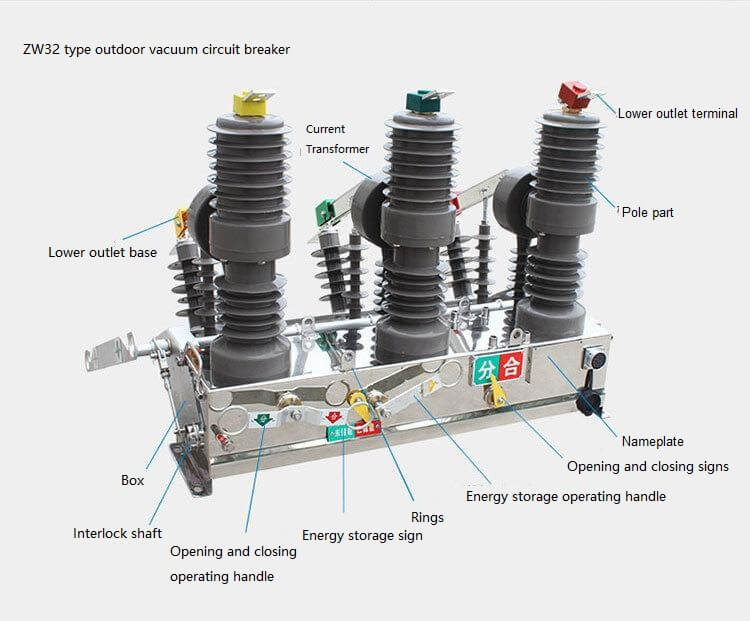

ZW32 Auto Recloser Strukturu

İş şəraiti

1. Ətraf mühitin havası temperaturu: -40 ℃ ~ 40 ℃;

2. Hündürlük: 2000 m-dən çox deyil;

3. Ətrafdakı hava toz, tüstü, aşındırıcı qaz, buxar və ya duz spreyi ilə çirklənə bilər;

4. Külək sürəti 34 m / s-dən çox deyil (silindrik səthdə 700-ə bərabər);

5. Təchizat və ya idarəetmə avadanlıqlarından vibrasiya və ya yer hərəkəti nəzərə alınmaya bilər;

6. Çirklənmə səviyyəsi: ⅲ
