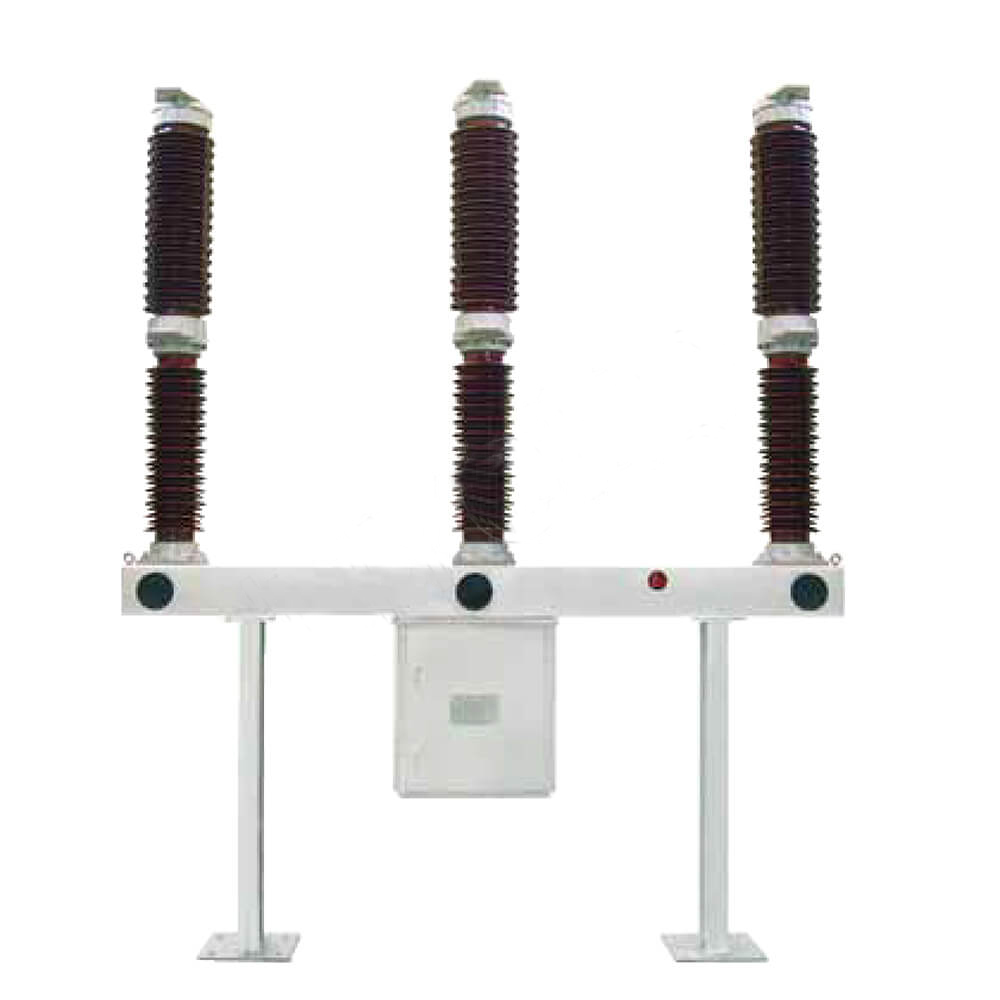

LW36-126 110KV 126KV Açıq SF6 dövrə açarı

LW36-126 110KV 126KV Açıq SF6 dövrə açarı

LW36-126 / 145, Self-Blast Arc Notinction Technology ilə bir SF6 canlı tank dövrə sındırıcısı daxil olmaqla birləşdirilmiş aparatdır. Mütəmadi işləməyə qadirdir və eyni zamanda bir əlaqə qurucusu kimi istifadə edilə bilər. Yeni yaz əməliyyat mexanizmi yüksək etibarlılıq və təhlükəsizliyi təmin edir.

LW36-126 / 3150-40 Self-Energized Yüksək Voltaj SF6 Circuit Breaker, yüksək gərginlikli AC sistemləri üçün hazırlanmış açıq dövrə açarıdır. 145 kV və 50hz-nin qiymətləndirilmiş bir tezliyi olan elektrik şəbəkələrində istifadə üçün idealdır. Bu dövrə qırıcı, qiymətləndirilən cərəyanları, səhv cərəyanları və ya elektrik sistemləri üçün əsas nəzarət və qorunma təmin etmək, sxemləri dəyişdirmək üçün istifadə olunur. Şəbəkə qarşılıqlı əlaqələrində bir link breaker kimi istifadə üçün də uyğundur.

Bu məhsul SF6 qazından həm qövs söndürmə, həm də izolyasiya edilmiş mühit kimi istifadə edir. Ən son öz-özünə enerjili qövs sönən texnologiya ilə təchiz olunmuşdur və yeni bir yay işləyən bir mexanizm var. LW36-126 / 3150-40 uzun elektrik həyatı, işləmə səyləri, aşağı səs-küy və yüksək etibarlılıq, yüksək yüksəklik və ya 132 kv güc sistemləri üçün ən etibarlı seçim halına gətirir. Eyni tipli idxal məhsulları da dəyişdirə bilər.

Struktur xüsusiyyətləri

Dövrə qırıcısı üç fazalı çini bir sütun tək fasiləsiz quruluşu qəbul edir. Üç mərhələ, mərkəzdən qurulmuş və üç fazalı işlədilən bir bahar əməliyyat mexanizmi ilə təchiz edilmişdir, buna görə görünüş roman və incədir. Dövrə açarı SF6 qazından izolyasiya və qövs söndürmə mühiti kimi istifadə edir. Əməliyyat zamanı, dövrə qıran üç qütblü SF6 qazı bağlanır və təzyiqini və sıxlığının tərəqqisini izləmək üçün göstərici tipli sıxlıq releyindən istifadə olunur. Özünü enerjisinin sökmə prinsipi və dövrə açar hərəkət sistemindəki optimallaşdırılmış dizayn, mexaniki səmərəliliyin təsirli şəkildə yaxşılaşdırılması və əməliyyat işləri minimuma endirilir;

Əla qırılma performansı və uzun elektrik həyatı;

Quraşdırma çərçivəsi və dəstəyi bütövlükdə əyilmiş yüksək keyfiyyətli polad plitələrdən hazırlanmışdır. Səth müalicəsi isti daldırma prosesini qəbul edir. Bütün məruz qalan bərkidicilər yüksək güclü materiallardan və isti daldırılmış sinklənmiş və ya paslanmayan poladdan standart hissələrdən hazırlanmışdır. Mexanizm qutusu qabığı paslanmayan poladdan hazırlanmışdır, buna görə məhsulun əla korroziyaya qarşı müqaviməti var; yüksək mexaniki etibarlılığı və tez-tez işləyə bilər;

Kükürd hexaflifluoride qazının xas olan yüksək izolyasiya gücü və dövrə açarının optimal təmas hərəkəti, dövrə qırıcısı çeşidli cərəyanı ləğv etmədən pozur; Xarici izolyasiya səviyyəsi yüksəkdir, xarici izolyasiya böyük bir sürünmə məsafəsi ilə hazırlanmışdır, sürünmə nisbəti məsafəsi ≥31mm / kV-dir və kir müqavimətinin performansı əladır. Sərt mühitlərdə də təhlükəsiz fəaliyyət göstərə bilər;

Güclü cari daşıma qabiliyyəti: Temperaturun artımı testi 3150A, yəni 3780A-nın qiymətləndirilmiş cərəyanı 1,2 dəfə və hər nöqtədə temperaturun artması üçün böyük bir marj var;

Məhsulun ümumi görünüşü kompaktdır, yerdəki quraşdırma və istismara əlverişlidir və istismar iş yükü kiçikdir.

Proqramlar:

Güc Grid Müdafiə: Qoruma və nəzarət üçün 132 kv və ya daha yüksək gərginlikli güc ızgaralarında geniş istifadə olunur.

Kommutasiya əməliyyatları: Dövrə keçidinə uyğundur və güc sistemində bir əlaqə qurucusu kimi uyğunlaşır.

Yüksək hündürlük istifadəsi: Sağlam dizayn və qabaqcıl texnologiyasına görə yüksək hündürlükdə istifadə üçün idealdır.

İstifadə üçün ekoloji şərait

İstifadə üçün normal ekoloji şərait aşağıdakı tələblərə cavab verir:

a) Ətraf mühitin temperaturu -25 ℃ (-40 ℃) ~ + 40 ℃;

b) hündürlük ≤2500m (2000m);

c) külək sürəti ≤34m / s;

d) Gündəlik temperatur fərqi ≤25 ℃;

e) günəşin intensivliyi ≤1000w / m;

f) Zəlzələyə müqavimət səviyyəsi Zəlzələ intensivliyi 8 dərəcə (üfüqi sürətlənmə 0.2g, şaquli sürətlənmə 0.1g);

g) buz qalınlığı ≤10mm;

H) Hava çirkliliyi səviyyəsi GB / T 5582-də ⅲ səviyyəsindən keçmir;

i) Quraşdırma yeri açıqdır.

İstifadəçinin istifadə üçün xüsusi tələbləri varsa, Liyond mütəxəssisləri ilə danışıqlar apara bilərlər.

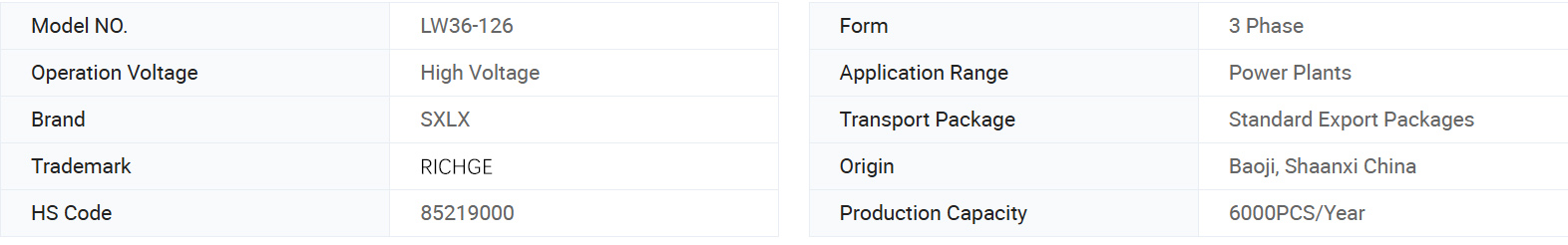

Əsas məlumat.

Texniki parametrlər

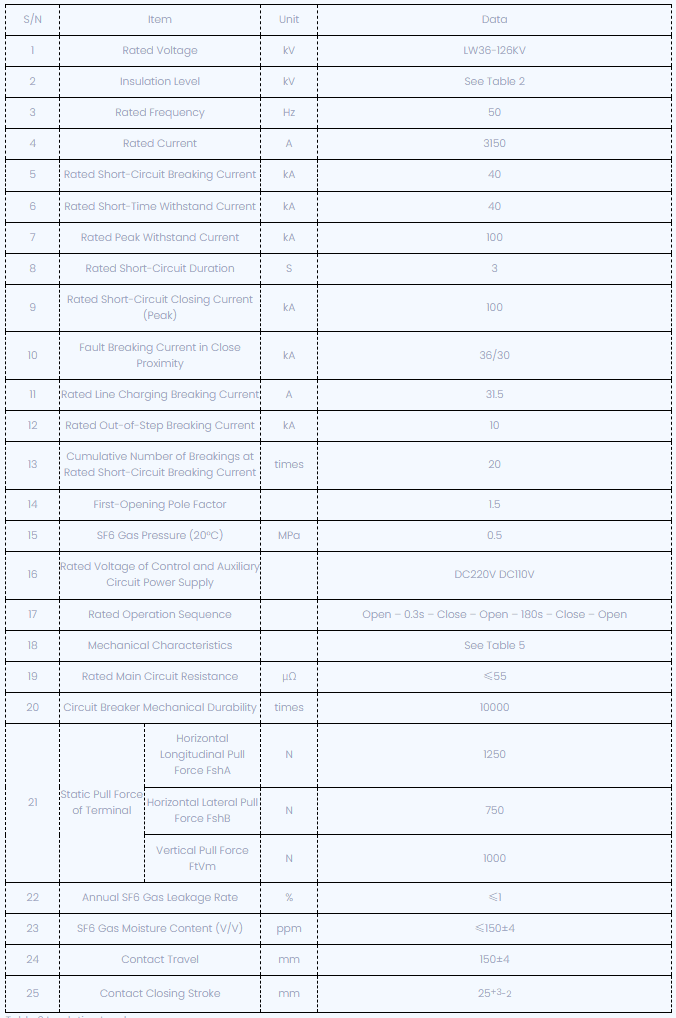

LW36-126 SF6 dövrə açarı Texniki parametrlər

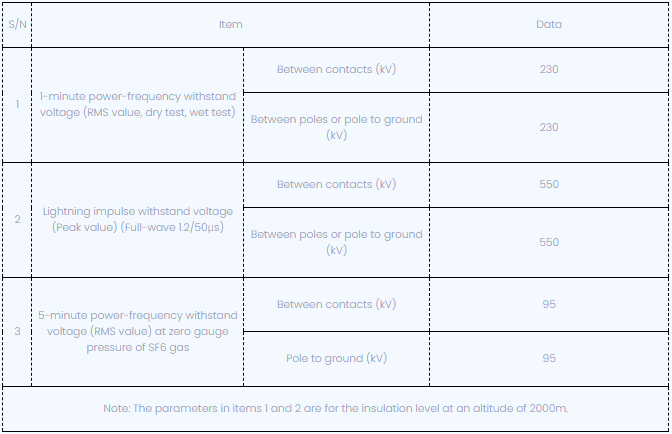

Cədvəl 2 İzolyasiya səviyyəsi

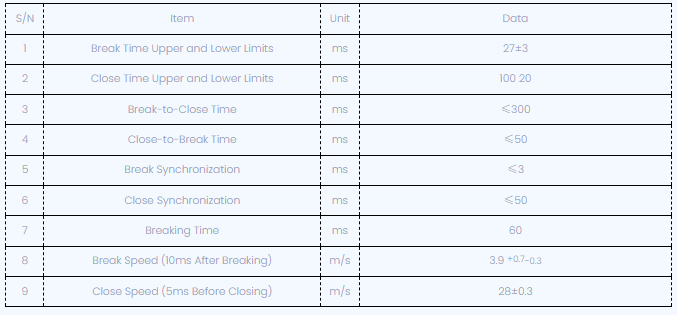

Cədvəl 3 mexaniki xüsusiyyətləri

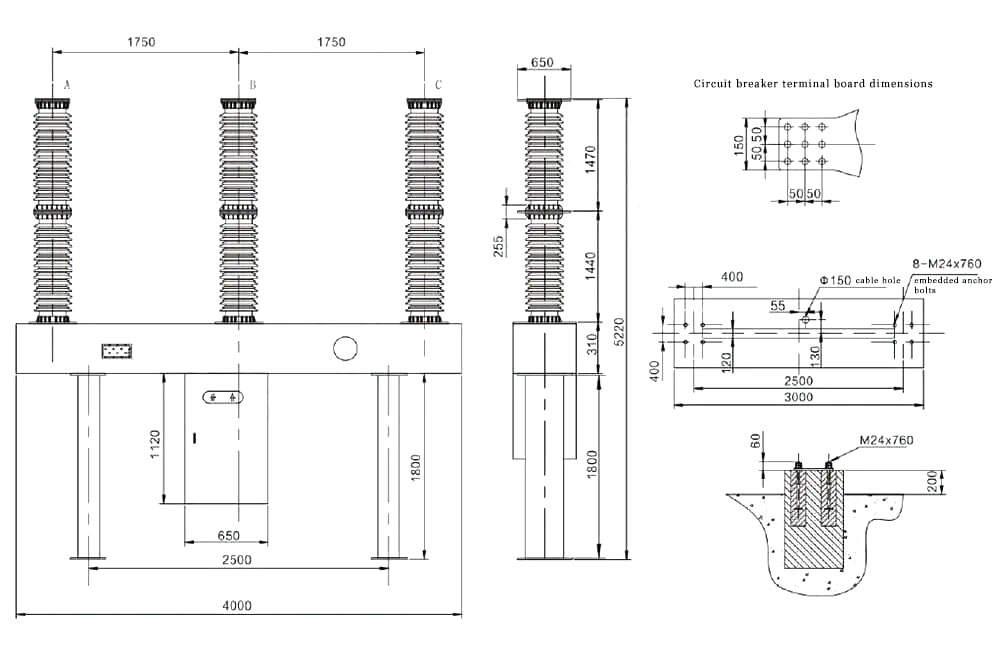

Texniki rəsm

LW36 SF6 dövrə açarı sifariş bildirişi

Dövrə açarı modeli və spesifikasiyalar;

Elektrik parametrləri (gərginlik, cari, kəsilmiş cərəyan və s.)

İstifadə üçün ekoloji şərait (ətraf temperatur, hündürlük, ətraf mühitin çirklənməsi səviyyəsi)

Qiymətləndirilən idarəetmə dövrə elektrik parametrləri (enerji saxlama motorunun qiymətləndirilmiş gərginliyi, açılış və bağlanan rulonun gərginliyi);

Ehtiyat hissələrin adı və miqdarı, xüsusi avadanlıq və alətlər tələb olunur (ayrıca sifariş verilməlidir);

Əsas yuxarı terminalın məftil istiqaməti.

LW36 SF6 dövrə açarı sifariş bildirişi

Dövrə açarı modeli və spesifikasiyalar;

Elektrik parametrləri (gərginlik, cari, kəsilmiş cərəyan və s.)

İstifadə üçün ekoloji şərait (ətraf temperatur, hündürlük, ətraf mühitin çirklənməsi səviyyəsi)

Qiymətləndirilən idarəetmə dövrə elektrik parametrləri (enerji saxlama motorunun qiymətləndirilmiş gərginliyi, açılış və bağlanan rulonun gərginliyi);

Ehtiyat hissələrin adı və miqdarı, xüsusi avadanlıq və alətlər tələb olunur (ayrıca sifariş verilməlidir);

Əsas yuxarı terminalın məftil istiqaməti.
