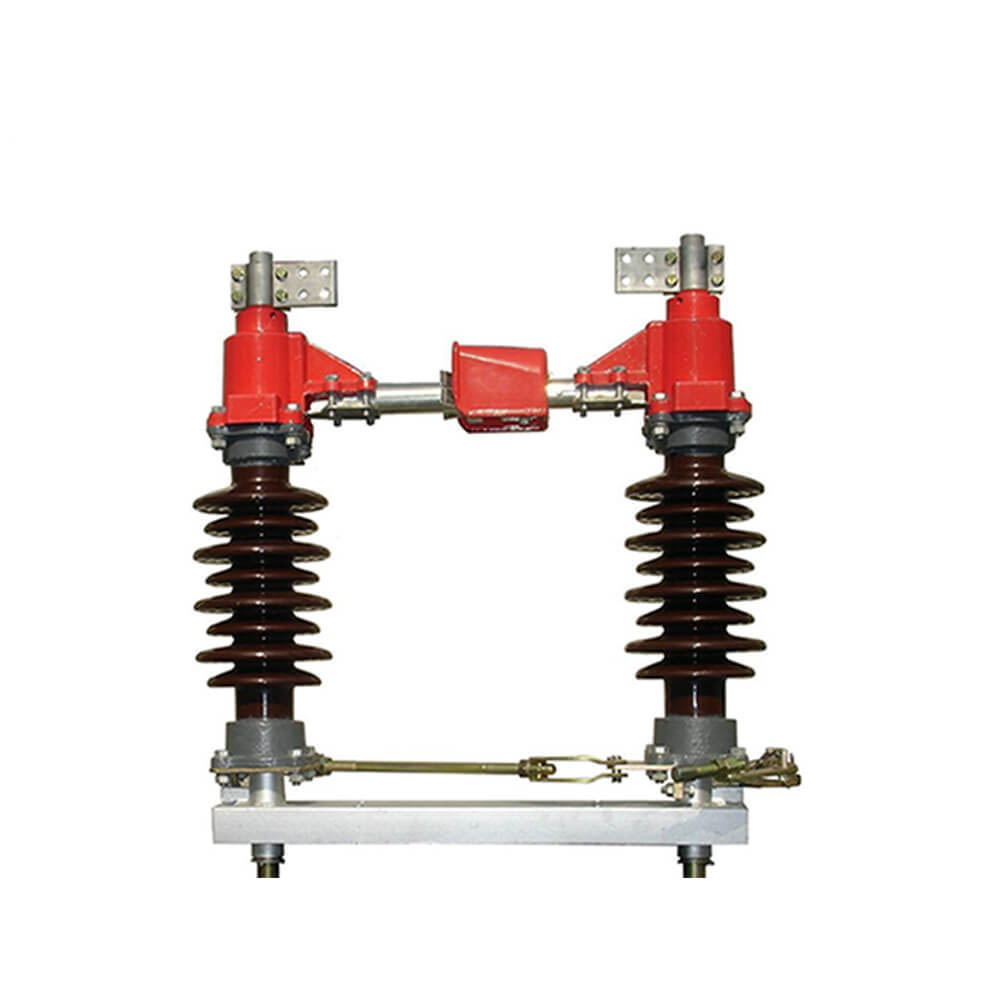

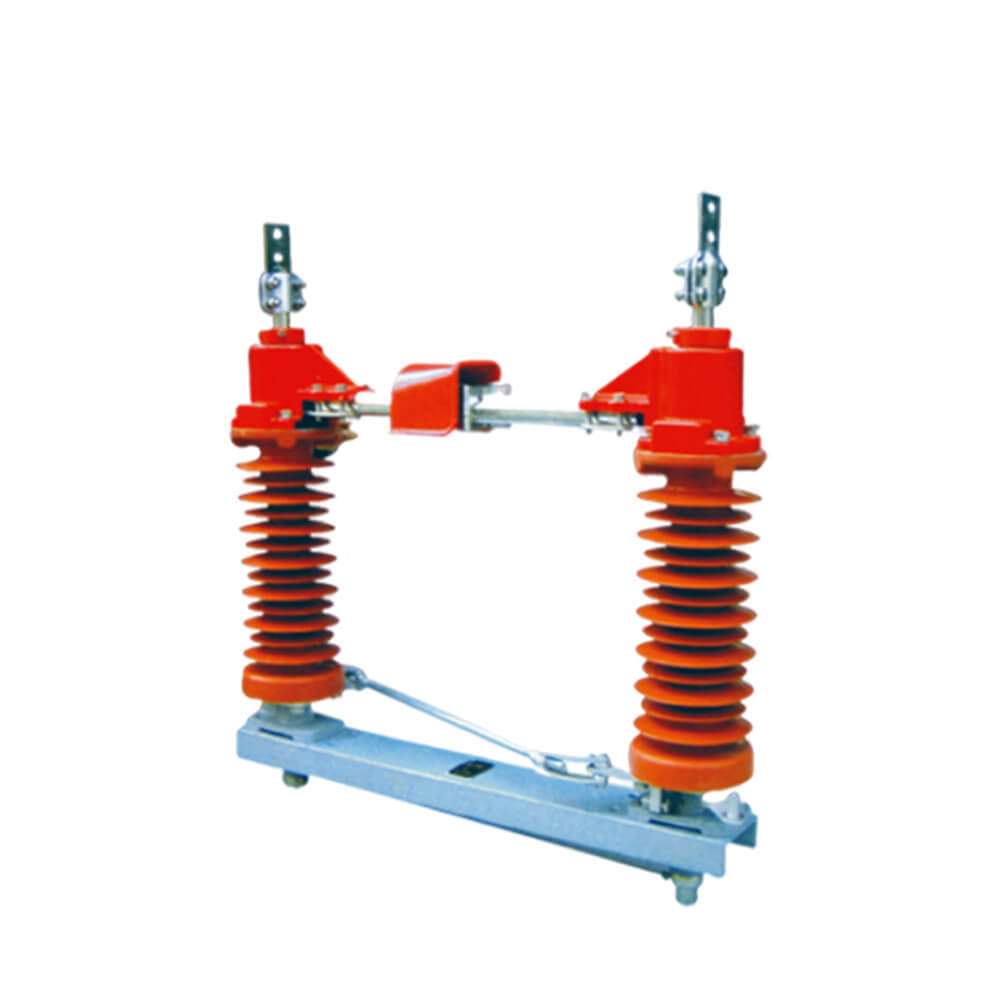

Gw4-12 (40.5) açıq hv açarı

  Yüksək gərginlikli kəsik elektrik stansiyasının elektrik sistemində və yüksək gərginlikli dövrə açarı ilə birlikdə istifadə edilməli olan yarımstansiyasında vacib bir açar cihazıdır. Gərginlik və yük şəraiti altında yüksək gərginlikli avadanlıqların bağlanması, kəsilməsi və ya dəyişdirilməsi üçün istifadə olunur. Onun əsas funksiyaları bunlardır: yüksək gərginlikli elektrik cihazları və təmir işlərində təhlükəsizliyin təhlükəsizliyini təmin etmək, gərginliyi təcrid etmək, istifadə etmək və kəsmək, giriş yükü cari və qısa qapanma əməliyyatları üçün yalnız qövs söndürmə funksiyası olmaması üçün istifadə edilə bilər; Quraşdırma yerinə görə, izolyasiya sütunlarının sayına görə, tək sütun tipi, ikiqat sütun tipi və üç sütun tipi, hər bir gərginlik səviyyəsi üçün əlavə avadanlıq olan üç sütun tipinə görə qapalı tip və açıq tipə bölmək olar.

  GW4-12 (40.5) Açıq AC Yüksək gərginlikli ayırma açarı, qapını gərginliklə açmaq və bağlamaq üçün istifadə olunur, lakin yükləmə 50 / 60Hz, 12 (40.5) kV güc sistemi. IEC129-1984, AC-nin açarı və qazma açarı və GB1985 və digər nisbi standartlar standartlarına uyğundur.

İş mexanizmi

  Yüksək gərginlikli kəsik, təmir işlərində yüksək gərginlikli elektrik cihazlarının və cihazlarının təhlükəsizliyini təmin edə bilər və təcrid olunmuş gərginliyin rolunu oynaya bilər. Kəsmək, giriş yükü cərəyanı və qısa dövrə cərəyanını qırmaq üçün istifadə edilə bilməz. Yalnız güclü qövs istehsal etməyən bəzi keçid əməliyyatları üçün istifadə edilə bilər, yəni qövs söndürmə funksiyası yoxdur. Müxtəlif quraşdırma yerlərinə görə, qapalı tip və açıq tipə bölmək olar və bu, hər bir gərginlik səviyyəsi üçün isteğe avadanlıqları olan İkili sütun sütun tipinin, ikiqat sütun tipinin və üç sütun tipinə görə qapalı tip və açıq tipə bölünə bilər. Həm də yüksək gərginlikli paylama cihazının elektrik enerjisinin elektrik hissəsini canlı hissədən etibarlı şəkildə təcrid edə bilər, buna görə də təmir işinin təhlükəsizliyini təmin etmək üçün. Yüksək gərginlikli bir kəsikdə bütün kontaktlar açıq qırılma nöqtələri olan havada məruz qalırlar. Bağlantıda heç bir qövs söndürmə cihazı yoxdur, buna görə yük cari və ya qısa dövrə cərəyanını kəsmək üçün istifadə edilə bilməz. Əks təqdirdə, yüksək gərginlikli hərəkətə görə, qırılma nöqtəsi, özünü söndürmək çətin olan güclü bir qövs istehsal edəcək və hətta sönük (fazalar və ya fazalar arasında qısa dövrə), fərdi təhlükəsizliyini yandıra bilər və "Yükləmə bağlantısı ilə kəsilmiş" ciddi qəza.

  Yüksək gərginlikli kəsik, sistemin əməliyyat rejimini dəyişdirmək üçün bəzi dövrələri dəyişdirmək üçün də istifadə edilə bilər. Məsələn, ikiqat avtobus dövrəsində əməliyyat dövrəsini bir avtobusdan digərinə keçirmək üçün yüksək gərginlikli bir kəsikdən istifadə edilə bilər.

Quruluşlu

 Bu ayırma açarı piyal, izolyasiya edən brace, elektrik material və əməliyyat mexanizmidən ibarətdir. Hər bir qütbdə iki aşırma var və elektrik bıçağı hər bir döngənin başında quraşdırılmışdır və iki bıçağın bağlantı nöqtəsi iki aşırım arasındadır. Əməliyyat mexanizminin sürücüsü ilə iki bıçaq bağlamaq üçün üfüqi doxsan dərəcələri döndərə bilər. Üç tək qütbün ayırıcı açarları əlaqələndiricilərə qoşulun bir əlaqə nömrəsinə qoşula bilərik. Bu ayırıcı keçid, CS11 tipi və ya CS17 tipli əl mexanizmi ilə uyğunlaşdırıla bilər, orada CS17, toplusu ilə işləmə ilə keçid ilə istifadə edilə bilər. (Motor mexanizmi istifadəçinin tələbinə görə quraşdırıla bilər), ağlabatan quruluş, çevik işləmə; rahat quraşdırma, tək dirək və ya üç qütbdən istifadə edə bilən; Əlaqə, təhlükəsiz və etibarlı izolyasiya geniş məsafəsi. Torpaq növü istifadəçinin tələbinə görə çevikdir, tək torpaq dəsti və ya torpaq seçilə bilər.

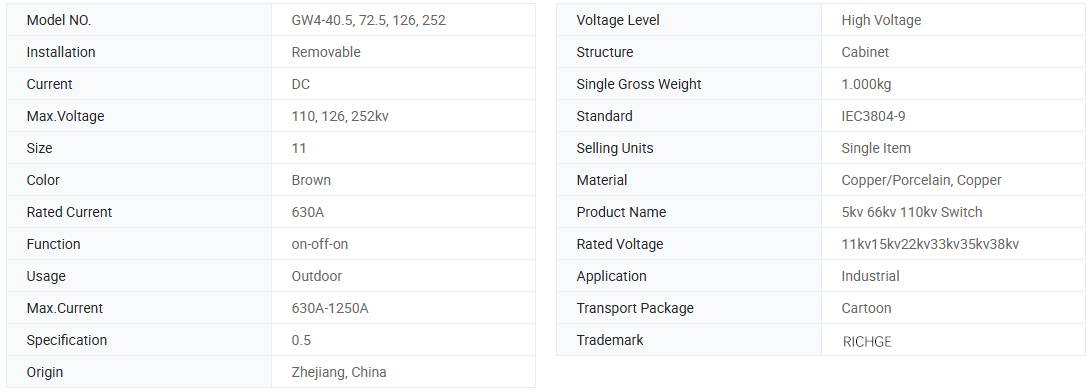

Texniki parametr

Model	Qiymətləndirilən gərginlik (KV)	Rated Cari (A)	Cərəyan (ka)	4s qısa zamanlı cərəyan (ka)
Gw4-12	12	200	40	16
		400	50	20
		630	50	20
		1000	63	25
		1250	63	25
Gw4-40.5 Gw4-40.5d	40.5	400	50	20
		630	50	20
		1000	63	25
		1250	80	31.5

· Rəsm

Ətraf mühit şəraitindən istifadə edin

1.Almanlıq: ≤3000m;

2. Ətraf mühit temperaturu: -25 ℃ ~ 40 ℃;

3. Külək sürəti: ≤35m / s;

4. Çirklənmə dərəcəsi: ≤iii;

5. Zəlzələ intensivliyi: ≤8 dərəcəsi;

6. Tətbiq olunan hallar iltihablı, partlayıcı, kostik qazdan azad olmalıdır.

Sifariş qaydaları

● OEM və ODM qəbul edin: Bəli

● Sertifikat: CE, Test Hesabatları

● İstehsal müddəti: 7 ~ 12 iş günü

● Zəmanət müddəti: 12 ay

● Çatdırılma müddəti: 15 gün

● Bu keçid sifariş edərkən, lütfən modelin spesifikasiyasını, qiymətləndirilən gərginliyi, cari və digər texniki məlumatları göstərin.

● Xüsusi tələblər varsa, onları həll etmək üçün danışıqlar apara bilərsiniz.
